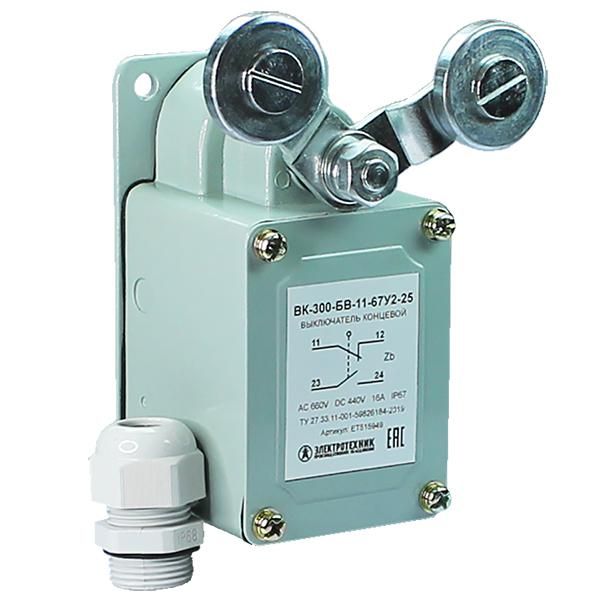

Выключатель концевой ВК-300-БВ-11-67У2-25 V-образный рычаг с роликом на каждом плече сальником ход вправо и влево без самовозврата ступень 2- 51мм IP67 Электротехник ET515949

Выключатель концевой ВК-300-БВ-11-67У2-25 от бренда Электротехник — это надёжный механический коммутатор с V-образным рычагом и роликом, предназначенный для фиксированного срабатывания при достижении предельного положения механизма. Подходит для установки на оборудовании, работающем в запылённой, влажной или агрессивной среде благодаря защите IP67.

Назначение и область применения

Выключатель концевой ВК-300-БВ-11-67У2-25 используется для контроля крайних положений движущихся частей оборудования. Он срабатывает при касании объектом V-образного рычага с роликом, замыкая или размыкая цепь. Применяется там, где требуется точная фиксация границ движения — например, на станках, элеваторах, конвейерах, шлюзах, автоматических воротах и других системах с линейным перемещением.

Технические характеристики

• Напряжение: до 660 В — подходит для сетей переменного и постоянного тока высокого класса
• Номинальный ток: 16 А при AC-15, 230 В — способен управлять нагрузками мощностью до ~3,7 кВт
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) — позволяет реализовать базовые схемы управления и сигнализации
• Переключение: мгновенное — контакт изменяет состояние сразу при достижении порога хода, без задержек
• Ход рычага: 2–51 мм — регулируемый диапазон срабатывания, соответствует ступени 2
• Самовозврат: отсутствует — после срабатывания рычаг остаётся в нажатом состоянии, требует ручного возвращения
• Защита: IP67 — полностью герметичен, не боится пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: металл — обеспечивает прочность, устойчивость к ударным нагрузкам и долговечность
• Температурный режим: от –40 °C до +55 °C — работает в суровых условиях, включая холодные склады и жаркие цеха
• Габариты: 176×60×75 мм — компактный, но массивный корпус для надёжной фиксации
• Подключение: кабельный ввод PG — позволяет прокладывать провода через резьбовой вход без дополнительных муфт
• Способ монтажа: на винты — крепление через два отверстия в основании корпуса

Совместимость и монтаж

Выключатель концевой ВК-300-БВ-11-67У2-25 монтируется на поверхность с помощью двух винтов. Для правильной работы важно соблюсти угол установки: рычаг должен свободно поворачиваться в плоскости движения детали, не испытывая боковых усилий. Кабельный ввод PG рассчитан на провода с внешним диаметром 8–12 мм — перед монтажом проверьте соответствие. Установка возможна в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы исключить попадание воды внутрь через зазоры.

Безопасность и стандарты

Изделие имеет функцию безопасности: при срабатывании выключатель гарантированно разрывает цепь, что делает его подходящим для аварийных остановок. Соответствует требованиям к устройствам, используемым в системах управления технологическими процессами. Материалы корпуса и контактов не содержат свинца и других опасных веществ согласно RoHS.

Преимущества

• Высокая степень защиты IP67 — идеален для сырых, пыльных и агрессивных сред
• Металлический корпус — устойчив к деформации даже при многократных ударах
• V-образный рычаг с роликом — снижает трение, увеличивает срок службы при работе с грубой поверхностью
• Отсутствие самовозврата — гарантирует сохранение состояния после срабатывания, удобно для диагностики отказов
• Кабельный ввод PG — упрощает сборку, исключает необходимость в дополнительных соединителях

Ограничения применения

• Не предназначен для частого автоматического возврата — требует ручного вмешательства после каждого срабатывания
• Не подходит для высокочастотных операций (>100 циклов/час): длительная эксплуатация при таких нагрузках сокращает срок службы контактов
• Нет встроенной индикации — невозможно определить текущее состояние без внешнего контроля
• Не совместим с импульсными сигналами малой мощности — применяется только для силовых цепей и управляемых нагрузок

Примеры использования

• Остановка стола фрезерного станка при достижении крайней точки по оси X
• Фиксация положения люка на контейнере при закрывании
• Автоматическое отключение конвейера при выходе продукта за пределы зоны
• Контроль уровня подъёмника в логистическом комплексе
• Аварийная остановка двери шлюза при препятствии

Практические советы

• При установке убедитесь, что расстояние между рычагом и объектом, который его активирует, находится в пределах 2–51 мм — меньший ход может не вызвать срабатывания, больший — привести к перегрузке механизма
• Используйте сальник в качестве дополнительной защиты от влаги и масла — он уже установлен, но периодически проверяйте его целостность
• Для продления срока службы избегайте воздействия острых предметов на ролик — они могут повредить поверхность и вызвать заедание
• При использовании в условиях вибраций дополнительно закрепите кабель рядом с вводом, чтобы избежать перегиба и разрушения жил
• Проверяйте работу устройства после каждой замены или ремонта оборудования — смещение положения может нарушить координаты срабатывания
