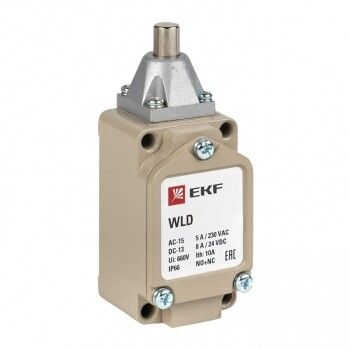

Выключатель концевой WLD PROxima IP66 EKF LSE-WLD

Концевой выключатель EKF PROxima (артикул lse-wld) - это надёжный механический датчик для фиксации крайних положений подвижных узлов в жестких промышленных условиях. Металлический корпус и высокая степень защиты делают его подходящим решением для станков, конвейеров и систем автоматизации.

Назначение и область применения

Концевой выключатель EKF PROxima используется для регистрации достижения объектом предельного положения - например, когда деталь дошла до конца пути движения. Он замыкает или размыкает электрическую цепь при физическом контакте с толкателем. Применяется в системах управления, где важна точная фиксация позиции: металлорежущие станки, элеваторы, дверные приводы, конвейеры, автосборочные линии.

Технические характеристики

• Тип элемента управления: толкатель купольный - обеспечивает надёжное срабатывание при любом направлении воздействия
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды из любого направления
• Номинальное напряжение: 220 В - рассчитан на работу в сетях переменного тока бытового и промышленного уровня
• Номинальный ток: 8 А - способен коммутировать нагрузки до 1760 Вт (при 220 В)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - позволяет использовать в различных схемах управления
• Материал корпуса: металл - повышает прочность, устойчивость к ударным нагрузкам и коррозии
• Рабочая температура: от –10 C до +80 C - подходит для холодных цехов и нагретых зон
• Подключение: винтовые зажимы - удобны для многократной сборки и надёжны при вибрациях
• Способ монтажа: на винты - требует сверления отверстий для крепления

Совместимость и монтаж

Концевой выключатель EKF PROxima совместим с большинством стандартных крепёжных платформ и рамок для промышленной автоматики. Для установки необходимо просверлить два отверстия под винты - размеры крепёжных отверстий указаны в чертежах производителя. Подключение проводов выполняется через винтовые зажимы: рекомендуется зачищать концы проводов на 5–7 мм и плотно затягивать клеммы. Убедитесь, что толкатель свободно перемещается без заклинивания - он не предназначен для постоянного давления, только для импульсного срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP66 гарантирует работу в запылённых и влажных средах, включая мойки и оросительные системы. Соответствие стандартам IEC 60947-5-1 подтверждено сертификацией производителя EKF.

Преимущества

• Металлический корпус устойчив к деформации при случайных ударах и вибрациях
• Купольный толкатель срабатывает при любых углах контакта - не требует идеальной ориентации
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления
• Широкий диапазон температур позволяет применять в неотапливаемых помещениях и рядом с горячими поверхностями

Ограничения применения

• Не предназначена для работы с токами выше 8 А - превышение вызовет оплавление контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка)
• Толкатель не рассчитан на постоянную нагрузку - длительное нажатие может привести к выходу из строя
• Не имеет встроенных вспомогательных блок-контактов - нельзя расширить функционал без внешней аппаратуры

Примеры использования

• На фрезерном станке - фиксирует окончание хода стола в крайнем положении
• В дверном механизме лифта - сигнал о полном открытии/закрытии двери
• На конвейере - остановка ленты при достижении продуктом заданной точки
• В штамповочных машинах - контроль положения пуансона перед ударом

Практические советы

• Перед установкой проверьте, чтобы толкатель мог свободно возвращаться в исходное положение - используйте пружины или грузы, если требуется самовозврат
• Учитывайте посадочный диаметр корпуса - он должен соответствовать месту монтажа; при необходимости используйте переходные планки
• При работе в условиях повышенной вибрации дополнительно закрепите провода хомутиками, чтобы избежать обрыва
• Не используйте этот выключатель вместо сенсора - он работает только при механическом контакте
• Для долгой службы регулярно осматривайте контактную группу на наличие следов подгорания - особенно при работе с индуктивными нагрузками
