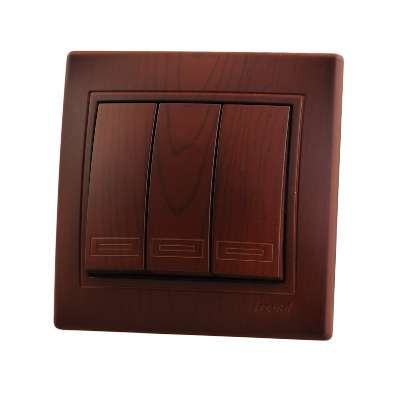

Выключатель 3-кл. СП Mira 10А вишня LEZARD 701-0601-109

Выключатель трёхклавишный 10А вишня от Lezard (арт. 701-0601-109) предназначен для удобного управления несколькими группами светильников в одном месте - например, в комнате, коридоре или на производстве. Модель выполнена в стильном деревянном цвете, совмещает надёжную работу с простой установкой и соответствует требованиям ГОСТ.

Назначение и область применения

Этот выключатель используется для включения и выключения трёх независимых цепей освещения. Подходит для жилых помещений, офисов, административных зданий и легкопромышленных объектов. Не предназначен для управления мощными нагрузками, такими как двигатели или нагреватели - только для осветительной нагрузки до 10 А.

Технические характеристики

• Номинальное напряжение: 220 В - работает в стандартной сети переменного тока 220–240 В
• Номинальный ток: 10 А - максимальная допустимая нагрузка на каждую клавишу
• Количество клавиш: 3 - управление тремя отдельными световыми группами
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Тип крепления: винтовое - фиксируется болтами внутри корпуса подрозетника
• Максимальное сечение кабеля: 1,5 мм2 - можно подключить медный провод до этого значения
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; подходит только для внутренней установки
• Количество полюсов: 1 - каждый контакт переключает один фазный провод, нуль и земля проходят через распределительную коробку
• Материал: пластик - прочный термостойкий материал, устойчивый к деформациям
• Цвет: дерево - имитация натурального дерева, гармонирует с интерьерами в классическом и современном стиле
• Климатическое исполнение: УХЛ3 - рассчитан на использование в помещениях с температурой от −25C до +40C и умеренной влажностью
• Серия: MIRA - часть линейки модульных выключателей Lezard с единым дизайном и компактными габаритами
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствие российским стандартам безопасности

Совместимость и монтаж

Выключатель 10А вишня (701-0601-109) совместим со стандартными подрозетниками диаметром 68 мм. Для монтажа требуется предварительно подготовленная ниша в стене. Каждая из трёх клавиш имеет собственные клеммы - подключение выполняется по схеме: входной фазный провод подводится к общему контакту, выходные - к каждой из трёх групп освещения. Обязательно отключите питание перед работой! Сечения кабеля более 1,5 мм2 использовать нельзя - это вызывает перегрев и риск возгорания.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 51321.1-2007, что гарантирует безопасность при нормальной эксплуатации. Защита IP20 исключает возможность случайного прикосновения к токоведущим частям, однако не обеспечивает защиту от брызг и пыли - поэтому запрещено применять в ванных, банях, на улице или сырых помещениях. Серия MIRA прошла тестирование на долговечность переключений - минимум 10 000 циклов.

Преимущества

• Три функциональные клавиши в одном корпусе экономят место на стене
• Дизайн “дерево” маскирует следы эксплуатации и легко сочетается с любым интерьером
• Фиксированные положения клавиш обеспечивают четкую визуализацию состояния каждого контура
• Винтовые клеммы надёжно удерживают провода даже при длительной работе
• Подходящий для ремонта и новостроек - совместим с большинством существующих систем wiring

Ограничения применения

• Не влажные среды - IP20 не защищает от влаги
• Запрещено подключать устройства свыше 2,2 кВт (при 220 В) - превышение вызовет оплавление контактов
• Не поддерживает автоматические или дистанционные системы управления - только ручное включение/выключение
• Не рекомендован для многократного включения-выключения в течение минуты - возможна потеря герметичности контактов
• Не совместим с LED-драйверами высокой мощности без дополнительных фильтров - может происходить мерцание

Примеры использования

• В спальне: одна клавиша - потолочное освещение, вторая - ночники, третья - бра у кровати
• На кухне: три группы - основной свет, подсветка рабочей зоны, свет в обеденной области
• В офисе: освещение стола, оконной зоны и коридора рядом с кабинетом
• В мастерской: свет над верстаком, над стеллажами и в углу для хранения инструментов

Практические советы

• Перед установкой проверьте, чтобы все провода были обесточены - используйте индикатор напряжения
• Обрезайте изоляцию проводов точно на 8–10 мм - слишком длинная изоляция снижает надёжность контакта
• Затягивайте винты клемм равномерно - переусиливать нельзя, иначе повредятся резьбы
• Если планируете менять выключатель старого образца - сравните размеры подрозетника: новый требует тот же диаметр 68 мм
• Для увеличенной нагрузки (например, несколько точек LED) лучше выбрать модель с номиналом 16 А - этот вариант не подходит
• При использовании в холодных помещениях (например, в гараже зимой) давайте ему адаптироваться к температуре 1–2 часа после доставки - пластик становится хрупким ниже −20 C
