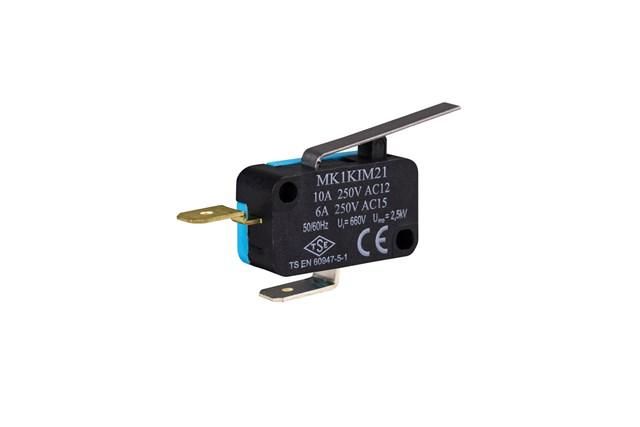

Выключатель-микро 10А 250В AC с лапкой EMAS MK1KIM21

Выключатель микро 10А 250В AC с лапкой, концевой выключатель от бренда EMAS (артикул mk1kim21) - компактное устройство для автоматического размыкания и замыкания цепей управления при физическом контакте с движущимся элементом. Применяется в системах автоматизации, где требуется точное срабатывание по положению.

Назначение и область применения

Выключатель микро 10А 250В AC с лапкой, концевой выключатель используется для контроля положения механизмов: он активируется при столкновении с упором или движущейся деталью. Подходит для стационарных и мобильных установок, где необходимо точно зафиксировать границы движения - например, на станках, конвейерах, лифтах, автоматических дверях и оборудовании для переработки материалов.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 10 А (для нагрузок до 120 А - см. раздел “Ограничения”)
• Частота: 50–60 Гц
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний
• Максимальная частота включений: 60 механических / 30 электрических операций в минуту
• Сопротивление контактов: не более 15 мОм
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Рабочая температура: до +125 C (T125)
• Относительная влажность: не выше 80%
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель микро 10А 250В AC с лапкой, концевой выключатель имеет фиксированную форму крепления через лапку - её можно закрепить винтом на поверхности. Установка требует жесткой фиксации, чтобы избежать люфта и некорректного срабатывания. Клеммы рассчитаны на провода сечением до 1,5 мм2. Для подключения используйте кабель с изоляцией, соответствующей рабочему напряжению 250 В. Лапка обеспечивает удобный доступ к рычагу, который должен находиться в зоне контакта с упором - угол срабатывания зависит от направления движения объекта.

Безопасность и стандарты

Выключатель микро 10А 250В AC с лапкой, концевой выключатель сертифицирован по стандарту EN 61058-1, что гарантирует соответствие требованиям безопасности для бытовых и аналогичных электрических выключателей. Корпус выполнен из материала класса V0 - самозатухающий, не распространяет горение. Это делает его безопасным для использования в устройствах с высокими тепловыми нагрузками.

Преимущества

• Высокая точность срабатывания благодаря жесткой конструкции лапки и минимальному ходу контактов
• Долгий срок службы: механический ресурс в 10 раз превышает типовые значения для аналогов
• Устойчивость к нагреву: работа при температурах до +125 C позволяет использовать вблизи двигателей и нагревательных элементов
• Надёжные контакты: низкое сопротивление и высокая изоляция снижают риск перегрева и пробоя
• Компактный размер: легко интегрируется в плотные конструкции

Ограничения применения

Выключатель микро 10А 250В AC с лапкой, концевой выключатель не предназначен для коммутации мощных нагрузок свыше 10 А при постоянном токе. Несмотря на указание “рабочий ток 10A – 120A”, это значение относится к максимальной допустимой инерционной нагрузке при ударном воздействии, а не к длительной коммутационной способности. Электрический ресурс ограничен 100 000 циклами - при частом включении (более 30 раз в минуту) срок службы сокращается. Не рекомендуется применять в средах с повышенной запыленностью, влагой или агрессивными газами - хотя IP-класс не указан, герметичность не гарантирована.

Примеры использования

• Завершение цикла на станке ЧПУ - выключатель срабатывает при достижении крайнего положения инструмента
• Фиксация положения двери в автоматической системе - сигнал о закрытии формируется при нажатии на лапку
• Защита от перебора в конвейере - остановка при достижении предела движения ролика
• Контроль уровня в бункере - поплавок давит на лапку при достижении заданной отметки

Практические советы

• Перед установкой проверьте, чтобы лапка свободно двигалась - не должно быть трения или перекоса
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить чувствительность
• Избегайте установки рядом с источниками сильных помех - высокочастотные поля могут вызывать ложные срабатывания
• Для частых циклов (>20 в минуту) выбирайте модели с увеличенным электрическим ресурсом - этот экземпляр лучше всего подходит для умеренной нагрузки
• При использовании в условиях вибраций дополнительно зафиксируйте провода, чтобы исключить их случайное отрывание от клемм
