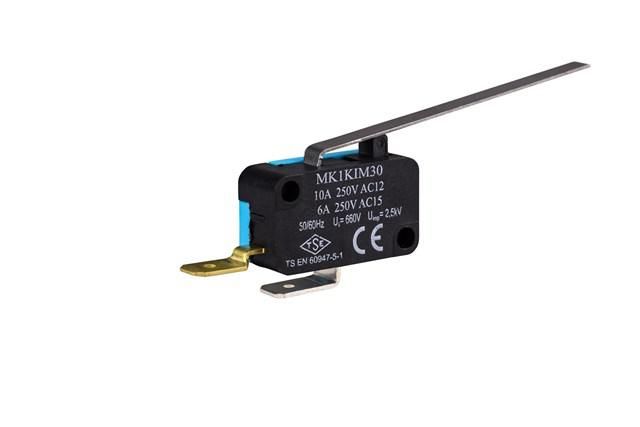

Выключатель-микро 10А 250В AC MK1KIM30 EMAS

Выключатель микро 10А 250В переменного тока концевой от бренда EMAS с артикулом mk1kim30 - это компактный механический переключатель, предназначенный для автоматического размыкания и замыкания цепей управления при достижении объектом заданной позиции. Подходит для применения в промышленном оборудовании, где важны точность, долговечность и надёжность.

Назначение и область применения

Выключатель микро 10А 250В переменного тока концевой используется для контроля положения движущихся элементов в механизмах. Он активируется физическим контактом с упором - например, когда деталь на конвейере достигает предельной точки. Применяется в системах управления станков, автоматических линиях, лифтах, упаковочных машинах и других устройствах, где требуется надёжная фиксация положения.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (для нагрузок до 120 А - см. раздел «Ограничения»)
• Частота: 50–60 Гц
• Механический ресурс: минимум 1 000 000 операций
• Электрический ресурс: минимум 100 000 операций
• Максимальная частота включений: 60 механических / 30 электрических операций в минуту
• Рабочая температура: T125 (до +125 C)
• Сопротивление контактов: ≤ 15 мОм
• Сопротивление изоляции: ≥ 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель микро 10А 250В переменного тока концевой имеет стандартную конструкцию для крепления через отверстия в панели. Для монтажа используйте болты или защёлки, предусмотренные конструкцией корпуса. Убедитесь, что усилие срабатывания упора соответствует характеристикам механизма - слишком высокое давление может повредить рычаг. Кабель подключения - медный, сечением не менее 0,75 мм2. Не допускается перегрузка по току выше 10 А длительно - даже если нагрузка кратковременно достигает 120 А, это требует применения внешних защитных устройств.

Безопасность и стандарты

Выключатель микро 10А 250В переменного тока концевой сертифицирован по стандарту EN 61058-1, который гарантирует соответствие требованиям безопасности для бытовых и аналогичных аппаратов. Корпус выполнен из материала класса V0 - самозатухающий, не распространяет пламя. Это обеспечивает безопасность при возможных перегревах или коротких замыканиях в цепях управления.

Преимущества

• Высокая механическая долговечность - до миллиона срабатываний
• Устойчивость к нагреву благодаря термоустойчивому корпусу V0
• Надёжные контактные группы с низким сопротивлением и высокой изоляцией
• Компактные размеры позволяют использовать его в плотно укомплектованном оборудовании
• Поддержка широкого диапазона рабочих температур - от холодных помещений до горячих зон станков

Ограничения применения

Не применяйте выключатель микро 10А 250В переменного тока концевой для прямого управления силовыми цепями мощностью свыше 2,5 кВт (при 250 В). Несмотря на указание максимального тока 120 А, этот параметр относится лишь к кратковременным импульсам - длительная работа при таких значениях вызывает перегрев и выход из строя. Также запрещено использование во взрывоопасных средах, в условиях повышенной влажности выше 80%, или при наличии масла, химически активных паров и агрессивных жидкостей - они нарушают герметичность и изолирующие свойства корпуса.

Примеры использования

• Фиксация крайнего положения стола ЧПУ станка
• Остановка конвейера при достижении продуктом зоны упаковки
• Автоматическое отключение двери шкафа при закрытии
• Контроль положения кранового механизма в ограниченном пространстве
• Сигнализация завершения движения в медицинском или лабораторном оборудовании

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий и лишнего трения.
• Избегайте установки рядом с источниками сильных вибраций - это снижает реальный ресурс контактов.
• Для защиты от скачков напряжения рекомендуется применять RC-цепочки или варисторы параллельно контактам.
• При использовании в цепях постоянного тока - хотя выключатель и рассчитан на переменный - снижайте нагрузку на 30–40% из-за сложностей гашения дуги.
• Замена производится без демонтажа всего оборудования - достаточно отсоединить провода и открутить два крепёжных винта.
