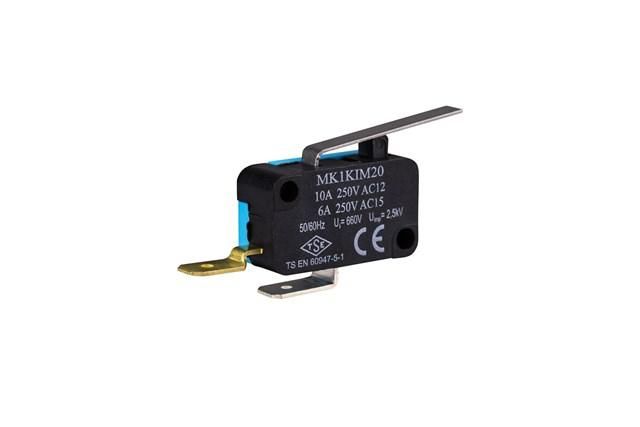

Выключатель-микро 10А 250В AC EMAS MK1KIM20

Выключатель микро 10А 250В переменного тока концевой от бренда EMAS с артикулом mk1kim20 - это компактный механический переключатель, предназначенный для автоматического размыкания и замыкания цепей управления при достижении объектом заданной позиции. Подходит для применения в промышленном оборудовании, где важны надёжность и долговечность.

Назначение и область применения

Выключатель микро 10А 250В переменного тока концевой используется для контроля положения движущихся элементов в механизмах. Он активируется физическим контактом с упором - например, когда деталь на конвейере достигает предельной точки. Применяется в системах управления станков, автоматических линиях, лифтах, упаковочных машинах и других устройствах, где требуется точное срабатывание при фиксированном положении.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (для нагрузок до 120 А - см. раздел «Ограничения»)
• Частота: 50–60 Гц
• Механический ресурс: минимум 1 000 000 операций
• Электрический ресурс: минимум 100 000 операций
• Максимальная частота включений: 60 механических / 30 электрических операций в минуту
• Температурный режим: T125 (рабочая температура до +125 C)
• Сопротивление контактов: ≤ 15 мОм
• Сопротивление изоляции: ≥ 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель микро 10А 250В переменного тока концевой имеет стандартную крепёжную базу, совместимую с большинством типовых концевых устройств. Для монтажа используются два крепёжных отверстия под болты M3. Убедитесь, что ось действия упора совпадает с направлением рычага выключателя - смещение снижает срок службы. Кабель подводится через входной канал с зажимом для провода сечением до 1,5 мм2. Не требует внешнего питания - работает исключительно как механический переключатель.

Безопасность и стандарты

Выключатель соответствует европейскому стандарту EN 61058-1 и российскому TS 1472, которые гарантируют безопасность при работе в сетях переменного тока до 250 В. Корпус выполнен из материала класса V0 - самозатухающий при возгорании. Это обеспечивает соответствие требованиям пожарной безопасности в закрытых электрошкафах и промышленных условиях.

Преимущества

• Высокая механическая долговечность - до миллиона срабатываний
• Устойчивость к высоким температурам благодаря термоустойчивому корпусу V0
• Надёжные контактные группы с низким переходным сопротивлением
• Компактные габариты позволяют устанавливать в ограниченных пространствах
• Поддержка широкого диапазона рабочих условий - от низких до повышенных температур и влажности

Ограничения применения

Не применяйте выключатель микро 10А 250В переменного тока концевой для коммутации мощных нагрузок выше 10 А - даже если указано «рабочий ток 10–120 А», это лишь допустимые значения импульсов при минимальной длительности. Электрический ресурс рассчитан именно на 10 А; при превышении этого значения срок службы снизится. Также запрещено использование в средах с агрессивными химическими веществами, паром или маслом - они повредят герметичность и контакты. Не предназначен для частого включения/выключения свыше 30 раз в минуту при нагрузке - риск залипания контактов.

Примеры использования

• Завершение движения стола станка ЧПУ при достижении крайней позиции
• Фиксация положения двери шкафа в автоматической линии сборки
• Остановка конвейера при попадании изделия в зону контроля
• Индикация наличия детали в патроне оборудования
• Автоматическое отключение насоса при достижении уровня жидкости

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без усилий и возвращаться в исходное положение под действием пружины
• При использовании в вибрационных средах используйте дополнительную фиксацию корпуса
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить чувствительность срабатывания
• Для защиты от пыли и влаги рекомендовано использовать дополнительные резиновые колпачки на рычаге, если условия эксплуатации не обеспечивают достаточную герметичность
• Проверяйте состояние контактов каждые 50 000 операций - особенно при работе с индуктивными нагрузками
