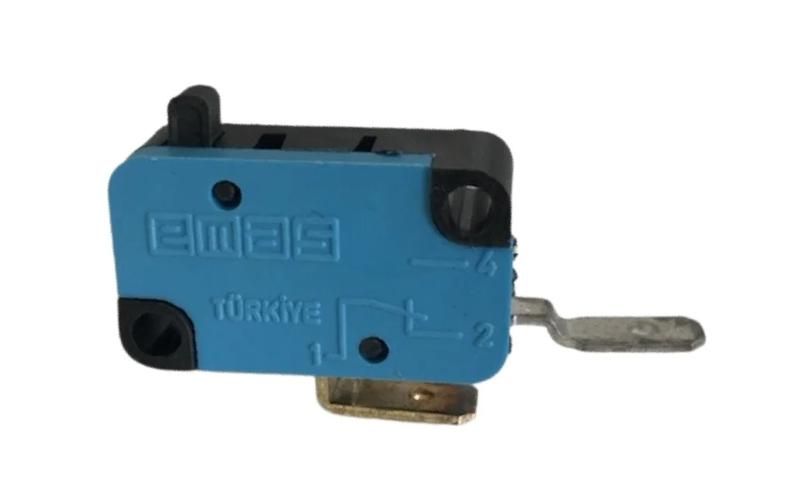

Выключатель-микро 10А 250В AC без лапки EMAS MK1PUP10G

Выключатель микро 10А 250В AC без лапки, концевой выключатель от бренда EMAS (артикул mk1pup10g) - компактное устройство для автоматического размыкания и замыкания цепей управления при достижении объектом заданной позиции. Подходит для стационарных и мобильных систем, где важны точность, долговечность и надёжность.

Назначение и область применения

Выключатель микро 10А 250В AC без лапки, концевой выключатель используется для контроля положения движущихся элементов в автоматизированных системах. Он активируется физическим упором - например, когда деталь на конвейере достигает нужной точки, или когда механизм завершает ход. Применяется в станках, робототехнике, упаковочных линиях, лифтах, системах безопасности и других устройствах, требующих точного позиционирования.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 10 А (для нагрузок до 120 А - см. раздел “Ограничения”)
• Частота: 50–60 Гц
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний
• Максимальная частота включений: 60 механических операций/мин, 30 электрических операций/мин
• Сопротивление контактов: не более 15 мОм
• Сопротивление изоляции: не менее 10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: 1500 В переменного тока (1 минута)
• Рабочая температура: до +125 C (T125)
• Относительная влажность: не выше 80%
• Корпус: термоустойчивый материал класса V0
• Стандарт: TS 1472 / EN 61058-1

Совместимость и монтаж

Выключатель микро 10А 250В AC без лапки, концевой выключатель не имеет крепёжных лапок - он монтируется через отверстия в корпусе или с помощью крепёжных хомутов. Установка возможна в любых направлениях, но важно обеспечить равномерную нагрузку на рычаг, чтобы избежать перекоса. Клеммы рассчитаны на провода сечением до 1,5 мм2. Для подключения используйте качественные контактные соединения - высокая частота срабатываний требует надёжной фиксации.

Безопасность и стандарты

Выключатель микро 10А 250В AC без лапки, концевой выключатель соответствует европейскому стандарту EN 61058-1, который гарантирует безопасность при работе с бытовыми и аналогичными электрическими приборами. Корпус выполнен из материала класса V0 - самозатухающий, не распространяет горение. Это делает устройство подходящим для применений, где есть риск перегрева или возгорания.

Преимущества

• Высокая точность срабатывания - минимальный люфт механизма позволяет точно фиксировать позицию
• Компактный размер - легко интегрируется в плотные конструкции
• Долгий срок службы - механический ресурс в 1 млн циклов снижает необходимость замены
• Устойчивость к температуре - работает при +125 C, что актуально для нагретых сред
• Надёжные контакты - низкое сопротивление и высокая изоляция обеспечивают стабильную работу даже при частых включениях

Ограничения применения

Выключатель микро 10А 250В AC без лапки, концевой выключатель не предназначен для прямого управления силовыми цепями мощностью свыше 10 А. Несмотря на указание рабочего тока до 120 А - это максимальное значение для импульсных нагрузок, не для постоянной работы. Также не рекомендуется использовать в условиях повышенной запылённости без внешней защиты - хотя корпус IP-класс не указан, внутренние контакты чувствительны к попаданию пыли. Электрический ресурс ограничен 100 тыс. циклов - при частом использовании (>30 раз/мин) требуется регулярная проверка состояния контактов.

Примеры использования

• Завершение движения стола станка ЧПУ - выключатель фиксирует крайнее положение
• Остановка конвейера при достижении продуктом зоны упаковки
• Фиксация двери шкафа в закрытом состоянии в оборудовании для тестирования
• Контроль положения кранового механизма в производственных линиях
• Автоматическое отключение питания в случае выхода за пределы допустимого хода

Практические советы

• Выбирая место установки, убедитесь, что упор действует прямо на рычаг - перекос вызывает преждевременный износ
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и повредить механизм
• Для частых циклов (>20 раз/мин) рекомендуется периодическая диагностика контактов мультиметром
• Избегайте установки рядом с источниками сильных электромагнитных помех - хоть выключатель нечувствителен к ним, соседняя аппаратура может давать ложные сигналы
• При необходимости герметизации используйте внешнюю защитную крышку - внутри устройства нет IP-защиты
