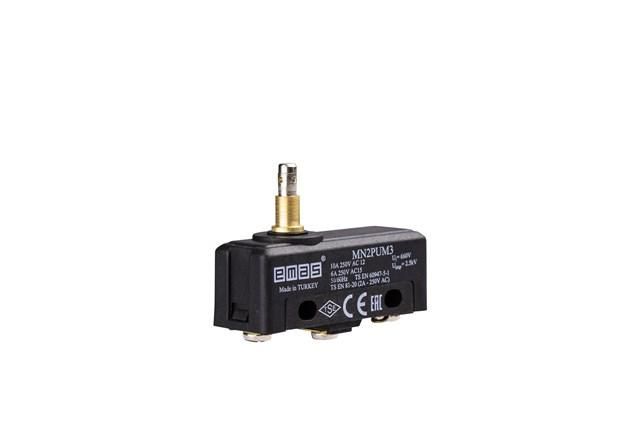

Выключатель-мини MN2PUM3 EMAS

Выключатель концевой EMAS MN2PUM3 - компактное устройство с подпружиненным плунжером, предназначенное для надёжного фиксирования положения механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и другом оборудовании, где требуется точное срабатывание при достижении предельного положения.

Назначение и область применения

Выключатель концевой EMAS MN2PUM3 используется для контроля положения движущихся элементов оборудования. Он срабатывает при физическом контакте с объектом - например, при упоре детали в плунжер. Применяется там, где важна точность и долговечность: на линиях сборки, в механизмах подачи, в системах аварийной остановки, в устройствах с ограниченным пространством.

Технические характеристики

• Номинальное напряжение: 440 В переменного тока
• Номинальный ток: 10 А
• Электрическая стойкость: не менее 100 000 циклов включения/отключения
• Механическая стойкость: не менее 500 000 операций
• Максимальная частота включений: до 60 механических и 30 электрических операций в минуту
• Рабочая температура: до +125 C (T125)
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Сопротивление контактов: ≤15 МОм
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты
• Относительная влажность: до 80%

Совместимость и монтаж

Выключатель концевой EMAS MN2PUM3 имеет стандартную конструкцию с одним нормально замкнутым (NC) и одним нормально разомкнутым (NO) контактами. Для монтажа требуются два крепёжных отверстия под винты M3. Учитывайте посадочные габариты - корпус миниатюрный, что позволяет устанавливать его даже в плотном пространстве. Кабельный вход рассчитан на провода сечением до 1,5 мм2. Подключение выполняется через клеммы с зажимами. Перед установкой проверьте, чтобы плунжер свободно двигался без перекосов.

Безопасность и стандарты

Выключатель концевой EMAS MN2PUM3 соответствует требованиям международных стандартов EN 61058-1 и TS 1472, которые регламентируют безопасность коммутационных аппаратов малой мощности. Это гарантирует соответствие нормам электробезопасности в промышленных условиях.

Преимущества

• Высокая механическая стойкость - подходит для интенсивного режима работы
• Устойчив к высоким температурам - работает в нагреваемых средах
• Компактный размер - легко интегрируется в тесные конструкции
• Стабильные параметры контакта - обеспечивает надёжное управление нагрузкой
• Подтверждённая долговечность - снижает затраты на обслуживание

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует взрывозащита
• Не рекомендован для частоты включений выше 30 раз в минуту при работе под нагрузкой - риск перегрева контактов
• Не защищён от прямого попадания воды - не используйте в открытых условиях без дополнительной защиты
• Не подходит для управления силовыми цепями свыше 10 А или 440 В

Примеры использования

• Фиксация крайнего положения стола станка с ЧПУ
• Остановка конвейера при достижении барьера
• Контроль открытия/закрытия люка в автоматической линии
• Сигнализация завершения хода пневматического цилиндра

Практические советы

• Перед установкой проверьте ход плунжера - он должен возвращаться в исходное положение без усилий
• Избегайте боковых нагрузок на плунжер - это снижает срок службы
• При использовании в условиях повышенной запылённости рекомендуется установить защитный колпачок
• Для длительной эксплуатации в жарких помещениях контролируйте температуру вокруг корпуса - не допускайте превышения +125 C
• Проверяйте целостность контактов мультиметром после первых нескольких тысяч циклов - особенно при работе с индуктивными нагрузками
