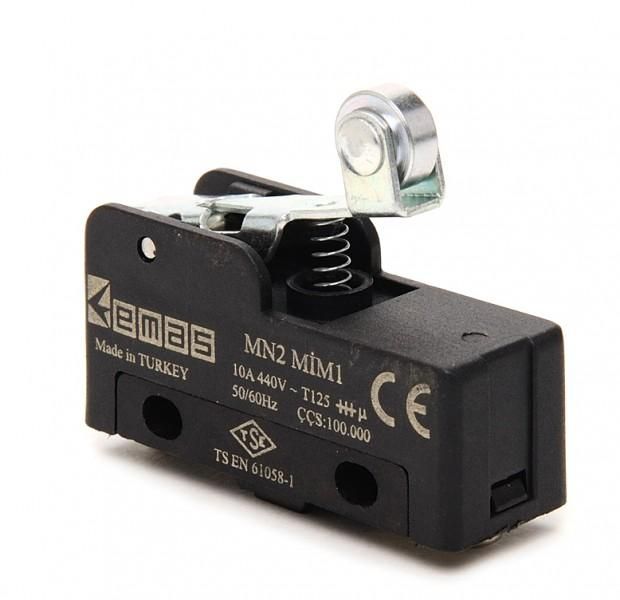

Мини-выключатель, привод роликовый рычаг 28мм (1ПК), пластиковый корпус (250В AC, 10А) - MN2MIM1 EMAS

Выключатель концевой с роликом стальным на коротком рычажке EMAS - устройство для фиксированного срабатывания при достижении механического предела движения. Артикул mn2mim1 подходит для автоматизированных систем, где требуется надёжная фиксация положения механизма.

Назначение и область применения

Выключатель концевой с роликом стальным на коротком рычажке EMAS используется для определения крайних положений движущихся частей оборудования. Он активируется при контакте ролика с препятствием, что замыкает или размыкает электрическую цепь. Применяется в системах с линейным или поворотным перемещением: конвейерах, лифтах, станках, шлюзах, регулируемых заслонках.

Технические характеристики

• Тип контактов: нормально замкнутый (NC) / нормально разомкнутый (NO) - переключаемые
• Ролик: стальной, с гладкой поверхностью для снижения трения
• Рычаг: короткий, жестко закреплённый - обеспечивает точное срабатывание при малых ходах
• Максимальный ток коммутации: до 5 А (для переменного тока 250 В)
• Степень защиты: IP65 - устойчив к пыли и струям воды из любого направления
• Материал корпуса: термостойкая пластмасса
• Рабочий температурный диапазон: от –25 C до +70 C

Совместимость и монтаж

Установка выключателя концевого с роликом стальным на коротком рычажке EMAS требует фиксации корпуса на неподвижную часть конструкции. Ролик должен находиться в плоскости движения объекта, чтобы контакт происходил перпендикулярно. Клеммы для подключения проводов расположены сбоку - доступны после снятия крышки. Подключение выполняется медными проводами сечением до 2,5 мм2. Для надёжной работы посадочные места должны быть жёсткими - вибрация может вызвать ложные срабатывания.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-5-1 для аппаратов управления. Соответствие защищает от случайного включения/выключения в условиях повышенной нагрузки. Сертифицирован для использования в промышленных средах с высокой степенью запылённости и влажности.

Преимущества

• Стальной ролик устойчив к износу даже при постоянном контакте с металлическими поверхностями
• Короткий рычаг минимизирует вероятность деформации при ударных нагрузках
• Защита IP65 позволяет использовать в сырых, пыльных и агрессивных средах без дополнительных кожухов
• Переключаемые контакты дают гибкость в проектировании цепей управления

Ограничения применения

• Не предназначен для частых ударных воздействий выше 10 Н - возможна потеря герметичности или повреждение внутреннего механизма
• Не рекомендован для установки в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Работает только при прямом контакте ролика; не реагирует на удалённые или слабые силовые воздействия
• Не поддерживает импульсные сигналы с частотой более 120 циклов в минуту - риск сваривания контактов

Примеры использования

• Фиксация максимального положения стола фрезерного станка
• Определение окончания перемещения двери шлюза в пищевой промышленности
• Контроль границ движения тележки на конвейере с металлическими бортами
• Завершение цикла подъёма платформы в упаковочных машинах

Практические советы

• При монтаже проверьте, чтобы ролик свободно вращался - смажьте ось графитовой смазкой при первом обслуживании
• Используйте выключатель концевой с роликом стальным на коротком рычажке EMAS только в паре с защитными элементами (например, демпферами), если скорость движения превышает 0,5 м/с
• Для длительной службы контролируйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
• Артикул mn2mim1 совместим со всеми типами крепёжных планок EMAS - можно менять без переделки монтажа
