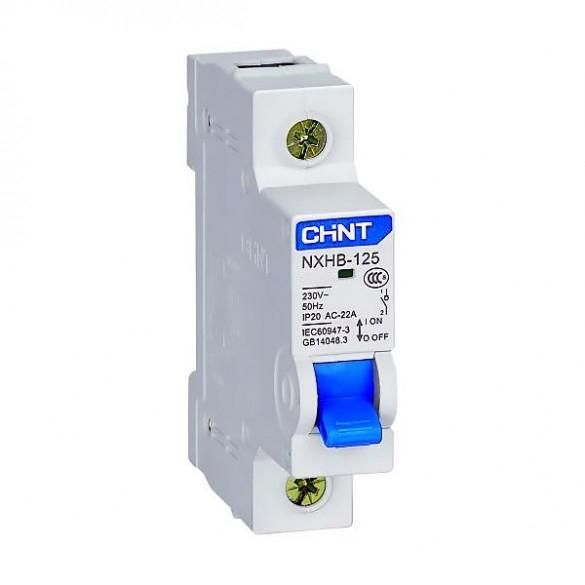

Выключатель нагрузки NXHB-125 1P 40A(R) | 193168 CHINT

Выключатель нагрузки 1 полюс 40 А NXHB-125 (R) — это устройство для безопасного ручного включения и отключения электрической нагрузки в распределительных щитах. Бренд CHINT предлагает эту модель как надежный элемент для управления цепями до 40 А в бытовых и промышленных установках.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) предназначен для ручного отключения и включения электрической нагрузки при нормальных условиях работы. Он используется в качестве вводного аппарата в конечных распределительных щитах, где требуется четкое физическое отсоединение цепи — например, перед техобслуживанием, ремонтом или заменой оборудования. Подходит для систем переменного тока до 415 В и частотой 50–60 Гц. Применяется в жилых домах, офисах, производственных помещениях и объектах коммерческой недвижимости.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 1
• Номинальное напряжение: до 415 В AC
• Частота: 50 / 60 Гц
• Степень защиты: IP20 — защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC21B, AC22A — рассчитан на управление активными и слегка индуктивными нагрузками (например, нагреватели, освещение, малые двигатели)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальной нагрузке
• Кратковременный ток устойчивости: 12 × Ie (480 А) в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Подключение: гибкий кабель, шины типов PIN и FORK
• Степень загрязнения: 2 — допустимо использование в обычных внутренних помещениях без значительного скопления пыли или влаги

Совместимость и монтаж

Выключатель NXHB-125 (R) совместим со всеми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Устанавливается легко: защелкивающийся механизм позволяет закрепить устройство одним движением. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм² (гибкий кабель) и шины с контактами типов PIN и FORK. Обеспечивает плотный контакт без необходимости затяжки болтов. Совмещается с автоматическими выключателями и УЗО других моделей серии NXHB-125 в одном щите.

Безопасность и стандарты

Устройство соответствует международным требованиям к выключателям нагрузки. Категории применения AC21B и AC22A подтверждают его соответствие стандартам IEC 60947-3. Наличие механической блокировки положения «ВКЛ/ОТКЛ» исключает случайное переключение. IP20 обеспечивает базовую защиту от контакта с токоведущими частями, что делает его безопасным для установки внутри закрытых щитов. Не предназначен для эксплуатации вне помещений или во влажных средах.

Преимущества

• Физическое отключение цепи — гарантирует полную изоляцию при работе с оборудованием
• Высокая механическая долговечность — 8500 циклов обеспечивают длительный срок службы даже при частом использовании
• Узкий профиль (18 мм) — экономит место в щите, удобен для компактных сборок
• Гибкое подключение — поддерживает как кабель, так и шины, снижает время монтажа
• Совместимость с серией NXHB-125 — можно собирать однотипные системы с единым дизайном и параметрами

Ограничения применения

• Не предназначен для аварийного отключения — не имеет функции автоматического срабатывания при перегрузке или КЗ
• IP20 не защищает от пыли и влаги — нельзя использовать в открытых щитах, на улице или в сырых помещениях
• Рассчитан только на ручное управление — не подходит для автоматизации или дистанционного управления
• Не применяется для защиты двигателей с высоким пусковым током — требует дополнительной защиты (например, теплового реле или автомата)
• Максимальная рабочая температура не указана — следует избегать установки рядом с источниками с сильным теплоизлучением

Примеры использования

• Вводной выключатель в этажном распределительном щите квартиры для отключения группы розеток
• Отключающее устройство перед станком на производстве для планового техобслуживания
• Разъединитель для световой нагрузки в торговом зале — позволяет отключить все светильники одной кнопкой
• Конечный пункт в цепи конвейера — обеспечивает безопасное отключение питания при остановке линии

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 40 А — превышение снизит срок службы устройства
• При подключении шин типа PIN/FORK убедитесь, что они точно подходят по размеру — плохой контакт вызывает перегрев
• Не используйте этот выключатель вместо автомата — он не защищает от перегрузок. Комбинируйте его с автоматическим выключателем для полноценной защиты
• При сборке щита оставляйте свободное пространство вокруг NXHB-125 (R) — хотя IP20 не требует герметичности, нужен доступ для обслуживания
• Если вам нужны другие полюсы — серия NXHB-125 предлагает 2P, 3P и 4P варианты с теми же характеристиками
