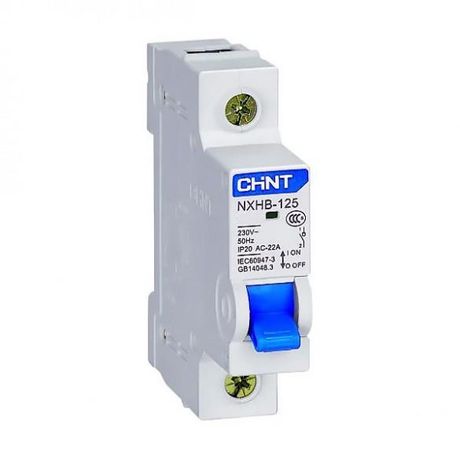

Выключатель нагрузки NXHB-125 1P 32A(R) | 193167 CHINT

Выключатель нагрузки 1 полюс 32 А NXHB-125 (R) - это простой и надежный аппарат для ручного включения и отключения электрической нагрузки в бытовых и промышленных распределительных щитах. Произведён компанией CHINT, он предназначен для безопасного отключения цепей при обслуживании и ремонте, особенно там, где требуется однополюсное управление током до 32 А.

Назначение и область применения

Выключатель нагрузки NXHB-125 (R) используется для ручного отключения электроприёмников в однофазных цепях переменного тока. Он не предназначен для автоматического отключения при перегрузках или коротких замыканиях - это задача автоматических выключателей. Его основная роль - обеспечить видимый разрыв цепи при техобслуживании, замене оборудования или аварийных ситуациях.

Часто применяется в качестве вводного аппарата в конечных распределительных щитах жилых домов, офисов, мастерских и на производстве - например, для отключения светильников, розеточных групп, насосов, маломощных станков.

Технические характеристики

• Номинальный ток: 32 А (при AC-3, 400 В)
• Номинальная мощность: 7,3 кВт (при 400 В)
• Количество полюсов: 1
• Тип управления: рычаг с фиксацией положений «ВКЛ» / «ОТКЛ»
• Присоединение проводов: винтовые зажимы
• Материал корпуса: термостойкий пластик
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от пыли и воды
• Ширина модуля: 18 мм
• Монтаж: на DIN-рейку 35 мм
• Электрическая износостойкость: 1500 циклов включения/отключения
• Механическая износостойкость: 8500 циклов
• Категория применения: AC21B - для коммутации активных нагрузок (например, нагревателей, освещения)

Совместимость и монтаж

Выключатель NXHB-125 (R) устанавливается на стандартную DIN-рейку шириной 35 мм внутри любого распределительного щита. Для подключения используются медные провода сечением до 16 мм2 - они затягиваются винтовыми зажимами. Также возможна установка клеммных наконечников типов PIN и FORK.

Не требует специальных инструментов для монтажа. Удобно сочетается с другими устройствами серии NXHB-125 - можно собирать многоступенчатые щиты, используя несколько полюсов (1P–4P) одной серии.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для аппаратов категории AC21B. Серия NXHB-125 прошла испытания на механическую прочность и тепловую стойкость. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - поэтому применение допускается только во внутренних помещениях, в закрытых щитах.

Преимущества

• Устойчив к перегрузкам благодаря высокому значению Iu = 32 А - работает даже при постоянной нагрузке на пределе
• Ярко выраженные положения «ВКЛ» и «ОТКЛ» позволяют легко определить состояние цепи визуально
• Небольшая ширина (18 мм) экономит место в щите
• Надёжные винтовые зажимы обеспечивают долговечный контакт без необходимости периодической подтяжки
• Совместим с комплектующими других производителей, если формат DIN-рейки и габариты совпадают

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузке или КЗ; обязательно нужен автоматический выключатель перед ним
• IP20 запрещает использование на улице, в сырых помещениях, в цехах с брызгами или пылью
• Не рассчитан на частое включение/отключение более 1500 раз - не подходит для систем с автоматическим управлением
• Только для переменного тока 50/60 Гц, напряжением до 415 В - нельзя использовать в цепях постоянного тока

Примеры использования

• Вводной выключатель в щите квартиры для отключения всей группы розеток
• Отключение питания кондиционера перед сервисным обслуживанием
• Ручное отключение насоса в системе водоснабжения
• Отсоединение сварочного аппарата или точечной сварки при смене электродов
• Обеспечение видимого разрыва цепи при плановой проверке электропроводки

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 32 А - лучше оставлять запас 10–15%
• Используйте наконечники OF или PF для многожильных проводов - так контакт будет надёжнее
• Проверьте плотность затяжки винтов - недостаточно затянутый контакт греется, слишком сильный - повредит изоляцию
• Если планируете установить несколько таких выключателей рядом, учтите, что каждый занимает 18 мм - рассчитайте свободное место в щите
• Не заменяйте этот выключатель обычным рубильником - NXHB-125 (R) имеет сертифицированную конструкцию и гарантию безопасности
