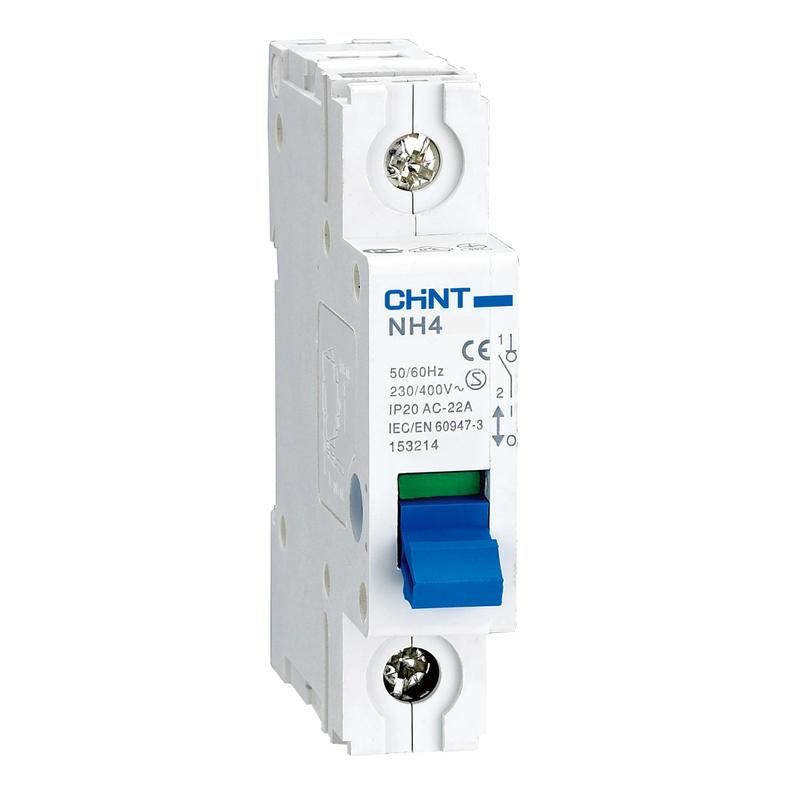

Выключатель нагрузки NH4 1P 80A (DB) (R) | 398109 CHINT

Выключатель нагрузки NH4 1P 80A (R) от CHINT предназначен для безопасного включения и отключения электрических нагрузок в распределительных щитах. Этот аппарат обеспечивает механическое отсоединение цепи, что делает его идеальным решением для обслуживания и ремонта оборудования в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Выключатель нагрузки NH4 1P 80A (R) используется как вводной аппарат в конечных распределительных щитах. Он позволяет надёжно отключить питание участка сети при плановом обслуживании, замене оборудования или аварийных ситуациях. Применяется в системах переменного тока до 415 В, 50/60 Гц. Подходит для нагрузок с током до 80 А - например, для групп освещения, розеточных контуров, маломощных двигателей и другого бытового или промышленного оборудования.

Технические характеристики

• Количество полюсов: 1 (однополюсный)
• Номинальный ток: 80 А
• Номинальное напряжение: до 415 В AC
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC22A - для включения и отключения активных и слегка индуктивных нагрузок (например, нагреватели, лампы, насосы)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов при номинальном токе
• Кратковременный ток устойчивости: 12 × Ie (960 А) в течение 1 секунды
• Ширина одного полюса: 18 мм
• Монтаж: на DIN-рейку 35 мм (стандартная, симметричная)
• Подключение: гибкий кабель, шины типа PIN и FORK
• Степень загрязнения: 2 - допустимо наличие неметаллической проводящей пыли и конденсата

Совместимость и монтаж

Выключатель нагрузки NH4 1P 80A (R) совместим со всеми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Устанавливается легко - фиксируется защёлкой. Для подключения используются клеммы, рассчитанные на медные провода сечением до 25 мм2. Шины типа PIN и FORK также подходят - удобно при компактной сборке щита. Обратите внимание: этот аппарат не имеет автоматического отключения по перегрузке или КЗ - он работает только как разъединитель. Его необходимо использовать в паре с предохранителем или автоматическим выключателем для защиты от сверхтоков.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-3 для выключателей нагрузки. Серия NH4 прошла сертификацию на соответствие безопасности и долговечности. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не защищает от внешних факторов - поэтому устройство устанавливается исключительно внутри закрытых щитов.

Преимущества

• Удобная и надёжная фиксация на DIN-рейке
• Ярко выраженная визуальная индикация положения контактов - видно, открыт ли circuit
• Работает в широком температурном диапазоне, характерном для внутренней установки
• Высокая механическая прочность - 8500 циклов работы без потери функциональности
• Совместим с популярными типами шин и кабельных наконечников

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - требует обязательной защиты предохранителем или автоматом
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не подходит для частого включения/отключения (более 1–2 раз в день) - для таких задач лучше применять контакторы
• Только однополюсное исполнение - нельзя использовать для трёхфазных цепей без нескольких аппаратов

Примеры использования

• Вводной выключатель в этажном распределительном щите многоквартирного дома
• Отключающее устройство перед группой розеток в офисе
• Разъединитель для питания конвейера или насоса в производственной зоне
• Аппарат для безопасного отключения теплового оборудования при техобслуживании

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 80 А - превышение снижает срок службы
• Обязательно используйте выключатель нагрузки NH4 1P 80A (R) вместе с автоматом или предохранителем - сам по себе он не защищает от перегрузок
• При использовании шин типа PIN/FORK убедитесь, что они плотно входят в клемму - плохой контакт вызывает нагрев
• После монтажа проверьте визуально: рычаг должен чётко фиксироваться в положениях «ON» и «OFF»
• Для многофункциональных щитов можно комбинировать несколько модулей NH4 - каждый полюс занимает 18 мм, так что 4P займут всего 72 мм
