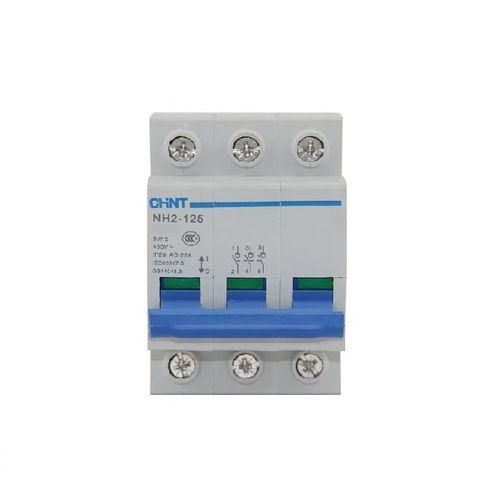

Выключатель нагрузки NH2-125 3P 100A (R) | 401062 CHINT

Выключатель нагрузки 3-полюсный 100А NH2-125 (R) от CHINT предназначен для ручного коммутирования силовых цепей в распределительных щитах. Этот аппарат не выполняет функции автоматической защиты - для этого требуется установить дополнительно автоматы или предохранители.

Назначение и область применения

Выключатель нагрузки 3-полюсный 100А NH2-125 (R) используется для частых ручных включений и отключений электрических цепей под нагрузкой. Применяется в распределительных щитах для управления двигателями, нагревательными элементами, освещением и другим оборудованием, где нужна механическая изоляция цепи. Подходит для систем с напряжением до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 100 А (AC-3, 400 В) - способен выдерживать постоянную нагрузку до 100 А без перегрузки;
• Номинальная мощность: 40 кВт при 400 В - соответствует нагрузкам типичных трёхфазных двигателей;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Тип управления: рычажный - удобное ручное управление с четким положением “Вкл/Выкл”;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды и пыли;
• Тип подключения: винтовые зажимы - надёжное соединение с медными проводниками до 25 мм2;
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим воздействиям;
• Габариты и крепление: совместим с DIN-рейкой 35 мм (стандартное крепление в шкафах).

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 100А NH2-125 (R) устанавливается на DIN-рейку внутри распределительного щита. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом 1–1,5 Нм, чтобы избежать пережима или плохого контакта. Кабельные жилы должны быть зачищены на 8–10 мм, без повреждения металла. Устройство не требует специального обслуживания, но проверка затяжки контактов через 6–12 месяцев после монтажа обязательна.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 100А NH2-125 (R) соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Серия NH2 прошла испытания на долговечность - рассчитана на более чем 10 000 операций включения-выключения. Отсутствие аварийной защиты делает его безопасным только при использовании в паре с устройствами защиты (например, автоматическими выключателями).

Преимущества

• Удобный рычаг с ярко выраженным положением - легко определить состояние устройства даже в темноте;
• Износостойкие контакты обеспечивают стабильную работу при высоких токах;
• Пластиковый корпус не проводит ток - снижает риск поражения при случайном прикосновении к боковым поверхностям;
• Совместим с другими компонентами серии NH2 - позволяет собирать унифицированные щиты;
• Низкая стоимость по сравнению с автоматическими выключателями аналогичной мощности.

Ограничения применения

• Не имеет встроенной защиты от перегрузок и коротких замыканий - обязательно использование внешних защитных устройств;
• IP20 не допускает применение во влажных, пыльных или наружных условиях;
• Не предназначена для частого включения-выключения при токе выше 100 А - возможен быстрый износ контактов;
• Не подходит для работы с постоянным током (DC) - только для переменного тока (AC);
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением.

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения;
• Отключение печи или сушильного оборудования в производственных линиях;
• Ручное отключение питания конвейера перед техобслуживанием;
• Коммутирование группы светильников в промышленном помещении.

Практические советы

• Перед монтажом убедитесь, что номинальный ток нагрузки не превышает 100 А - превышение сокращает срок службы контактов;
• Выбирайте автоматический выключатель с номиналом 100 А и характеристикой C или D для защиты этой линии;
• При сборке щита располагайте выключатель нагрузки 3-полюсный 100А NH2-125 (R) рядом с контактными устройствами - так проще прокладывать шины;
• Не используйте этот аппарат вместо рубильника в местах, где требуется видимый разрыв - он не имеет физического разрыва воздушного зазора, достаточного для изоляции при ремонте;
• При необходимости замены - отключите питание всей цепи, даже если рычаг находится в положении “Выкл”.
