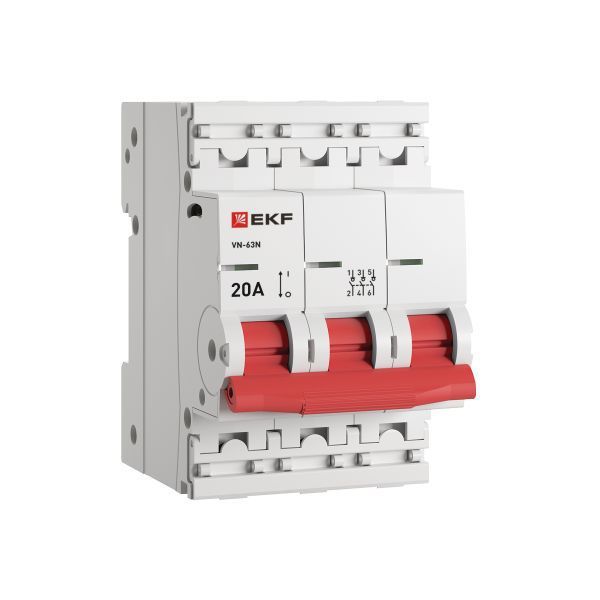

Выключатель нагрузки ВН-63N PROxima 3P 20А 400В EKF S63320

Выключатель нагрузки 3-полюсный 20А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления активными и индуктивными нагрузками, такими как двигатели, насосы и нагреватели, при условии, что они защищены автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 3-полюсный 20А ВН-63N предназначен для частого ручного включения и отключения электрических цепей с током до 20 А. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют другие устройства, такие как автоматические выключатели. Применяется в распределительных щитах, на станках, конвейерах, системах вентиляции и других объектах, где требуется надёжное управление мощной нагрузкой без необходимости аварийного отключения.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 3
• Отключающая способность при КЗ: 1 кА (только механическая выдерживаемость, не защита)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Ширина по модулю: 3 модуля (45 мм)
• Глубина монтажа: 50 мм
• Количество нормально разомкнутых контактов: 3 (по одному на каждый полюс)
• Тип включения/отключения: выключатель-разъединитель нагрузки

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 20А ВН-63N монтируется на стандартную DIN-рейку шириной 35 мм. Устройство оснащено двухпозиционным зажимом, который позволяет легко фиксировать его на рейке без дополнительных креплений. Для подключения используются винтовые зажимы, расположенные сзади. После установки доступ к зажимам можно заблокировать с помощью пластиковой крышки - она также служит местом для пломбы. Глубина монтажа 50 мм требует достаточного свободного пространства внутри шита. Установка возможна только в сухих помещениях из-за степени защиты IP20.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 20А ВН-63N соответствует требованиям к механической прочности и безопасности для устройств класса нагрузочных выключателей. Наличие цветового индикатора положения контактов («вкл/выкл») повышает безопасность при обслуживании - пользователь сразу видит текущее состояние аппарата. Пластиковая крышка на зажимах предотвращает случайное прикосновение к токоведущим частям и позволяет применять пломбы для контроля доступа.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная жёсткость и долговечность
• Удобная рукоятка с чётким ходом - обеспечивает надёжное включение и отключение даже при высокой частоте операций
• Цветовой индикатор состояния контактов - визуальный контроль без вскрытия корпуса
• Пластины с пломбируемыми крышками - исключают несанкционированное вмешательство
• Простой монтаж на DIN-рейку благодаря двухпозиционному зажиму

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно использование совместно с автоматическим выключателем
• Степень защиты IP20 запрещает установку во влажных, пыльных или наружных условиях
• Не имеет встроенных контактных групп для сигнализации - нельзя использовать как реле или контроллер
• Подходит только для переменного тока (AC), не работает с постоянным током
• Максимальный ток 20 А - не допускается подключение нагрузок выше этого значения

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Ручное отключение конвейера перед техобслуживанием
• Изоляция участка цепи с нагревателями в промышленном термокамере
• Локальное отключение группы светильников в цеху

Практические советы

• При выборе места установки учтите глубину монтажа - 50 мм. Убедитесь, что в щите достаточно места для открывания крышек и доступа к зажимам
• Обязательно используйте выключатель нагрузки 3-полюсный 20А ВН-63N только после автомата - он не гасит дугу при КЗ
• Проверьте соответствие сечения провода и номинала тока: для 20 А рекомендуется медный провод минимум 2,5 мм2
• После монтажа закрывайте зажимы пластиковыми крышками и ставьте пломбу - это обязательное правило для промышленных объектов
• Цветовой индикатор показывает физическое положение контактов - если он не совпадает с положением рукоятки, проверьте механизм на износ
