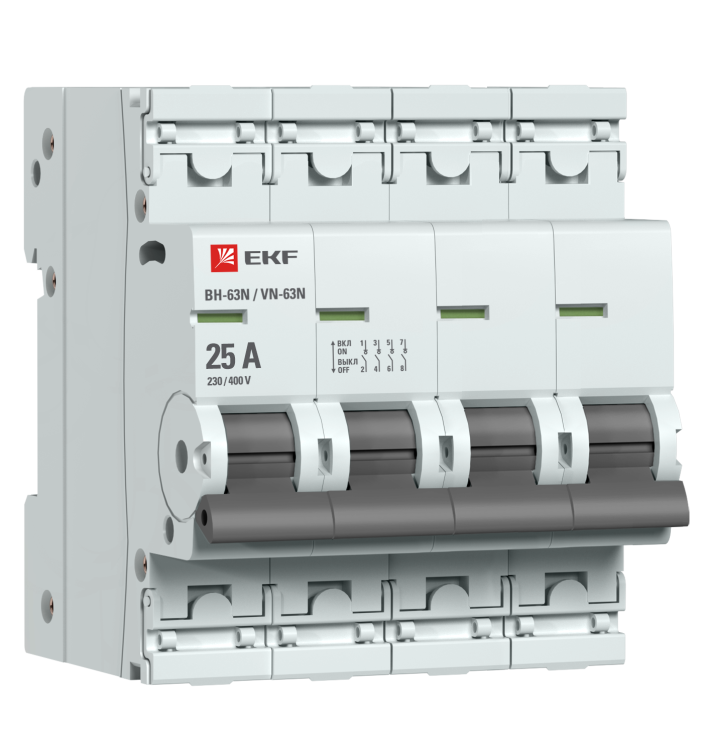

Выключатель нагрузки ВН-63N PROxima 4P 25А 400В EKF S63425

Выключатель нагрузки ВН-63N (EKF) - это четырёхполюсный механический коммутационный аппарат с номинальным током 25 А, предназначенный для частого включения и отключения электрических цепей переменного тока. Модель ВН-63N(EKF) из серии PROxima сочетает улучшенную конструкцию, безопасность и совместимость со стандартной DIN-рейкой, что делает её надёжным решением для распределительных щитов в промышленных и бытовых системах.

Назначение и область применения

Выключатель нагрузки ВН-63N(EKF) используется для ручного включения и отключения электрических цепей с активными и индуктивными нагрузками - например, двигателей, нагревательных элементов, освещения. Он не предназначен для защиты от коротких замыканий, поэтому всегда должен применяться вместе с автоматическими выключателями или предохранителями. Подходит для установки в силовых щитах на объектах: производственные линии, насосные станции, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Количество полюсов: 4
• Отключающая способность при КЗ: 1 кА
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 50 мм
• Количество нормально разомкнутых контактов: 4 (по одному на каждый полюс)
• Тип включения/отключения: выключатель-разъединитель нагрузки

Совместимость и монтаж

Выключатель нагрузки ВН-63N(EKF) монтируется на стандартную DIN-рейку шириной 35 мм. Его двухпозиционный зажим позволяет легко фиксировать устройство без дополнительных креплений. Глубина монтажа 50 мм требует достаточного внутреннего пространства в щите. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они также позволяют опломбировать аппарат для предотвращения несанкционированного вмешательства.

Безопасность и стандарты

Изделие соответствует требованиям к механическим коммутационным аппаратам для сетей до 1000 В переменного тока. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних факторов - поэтому выключатель ВН-63N(EKF) устанавливается только внутри закрытых щитов. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, что повышает безопасность при обслуживании.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная жёсткость и долговечность
• Пластиковые крышки на зажимах - безопасность и возможность пломбировки
• Цветной индикатор состояния контактов - визуальный контроль без вскрытия корпуса
• Удобная рукоятка - надёжное управление даже в условиях вибрации
• Совместимость с сериями EKF PROxima - унифицированный дизайн и комплектация

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, влаги или температур ниже 0 C - IP20 не обеспечивает защиту от окружающей среды
• Не выполняет функции защиты от перегрузок и коротких замыканий - обязательно требуется параллельная установка автомата или предохранителя
• Не имеет встроенных вспомогательных контактов - нельзя использовать для дистанционного управления или сигнализации
• Подходит только для переменного тока - не работает с постоянным током

Примеры использования

• Отключение трёхфазного электродвигателя насоса в системе водоснабжения
• Ручное отключение группы светильников в производственном помещении перед техобслуживанием
• Коммутация тепловых завес или конвекторов в торговых залах
• Разъединение цепи питания станка после аварийной остановки

Практические советы

• При выборе места установки учтите глубину монтажа - минимум 50 мм свободного пространства за DIN-рейкой
• Проверьте соответствие посадочного размера: 4 модуля = 72 мм, чтобы не возникло проблем с соседними аппаратами
• Обязательно используйте выключатель ВН-63N(EKF) только в составе комплексной защиты - он не заменяет автоматический выключатель
• После монтажа проверьте плотность затяжки контактных винтов - слабый контакт вызывает перегрев
• Цветной индикатор - ваш главный ориентир: если он не совпадает с положением рукоятки, возможна механическая неисправность
