Выключатель нагрузки автогазовый ВНА(п)-10/630-20-IIIз-ПТ1.2 УХЛ2 EKF Stingray | vnap-10-630-20-IIIz-pt1.2

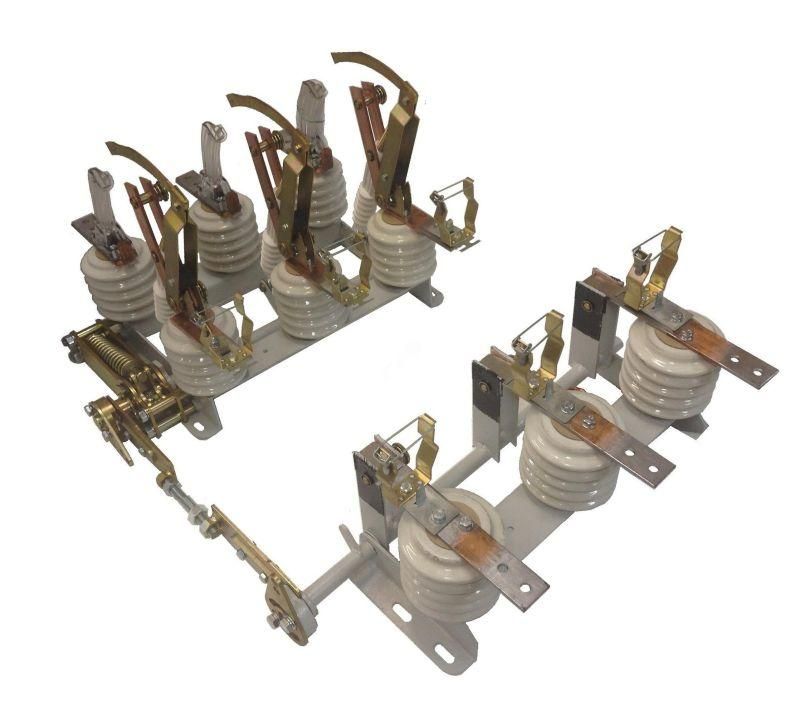

Выключатель нагрузки автогазовый ВНА(п)-10/630-20-IIIз-ПТ1.2 УХЛ2 от EKF - устройство для безопасного коммутации нагрузки в распределительных сетях 10 кВ с изолированной нейтралью. Предназначен для постоянной эксплуатации в закрытых помещениях, оснащен дугогасительными камерами и совместим с высоковольтными предохранителями. Артикул vnap-10-630-20-iiiz-pt1.2 соответствует серийному решению Stingray.

Назначение и область применения

Выключатель нагрузки автогазовый ВНА(п)-10/630-20-IIIз-ПТ1.2 УХЛ2 используется для включения и отключения рабочих токов в электросетях 10 кВ с частотой 50–60 Гц. Отличается от обычных разъединителей тем, что способен отключать нагрузку под током благодаря специальным дугогасительным камерам. Применяется в КРУ, трансформаторных подстанциях, на вводах к цеховым распределительным пунктам. Подходит для объектов с изолированной нейтралью - типично для промышленных и энергетических систем в России и странах СНГ.

Технические характеристики

• Номинальный ток: 630 А - позволяет работать с мощными нагрузками без перегрева
• Номинальное напряжение: 10 кВ - рассчитан на средневольтовые сети
• Число полюсов: 3 - трёхфазная коммутация
• Изоляционный материал: фарфор - устойчив к механическим повреждениям и агрессивной среде
• Наличие предохранителя: да - возможность установки высоковольтных предохранителей для защиты от КЗ
• Тип привода: механический - ручное управление через внешние приводы
• Гарантийный срок: 36 месяцев
• Степень защиты: IP44 (по умолчанию для внутрикамерной установки)
• Исполнение: УХЛ2 - работает при температуре от −40C до +40C, допускает повышенную влажность

Совместимость и монтаж

Выключатель нагрузки автогазовый ВНА(п)-10/630-20-IIIз-ПТ1.2 УХЛ2 поставляется предварительно собранным. Для оперирования требуется установить два ручных привода ПРБД-10, входящих в комплект. Монтаж выполняется на шасси или раму КРУ с жесткими креплениями. Обязательно соблюдать посадочные габариты и зазоры согласно чертежам производителя. Нельзя использовать без предохранителей при наличии риска КЗ - они являются частью системы защиты. Электрические соединения должны выполнять медными шинами с моментом затяжки, указанным в руководстве.

Безопасность и стандарты

Выключатель нагрузки автогазовый ВНА(п)-10/630-20-IIIз-ПТ1.2 УХЛ2 соответствует требованиям ГОСТ 19850 и ТР ЕАЭС 016/2011. Имеет класс защиты от поражения током - I. Все элементы изолированы и расположены так, чтобы исключить случайный контакт с токоведущими частями при нормальной эксплуатации. Предохранители в комплекте обеспечивают быстрое отключение при КЗ, снижая риск возгорания оборудования.

Преимущества

• Автоматическое гашение дуги - позволяет отключать нагрузку без риска повреждения контактов
• Фарфоровая изоляция - долговечна, не требует обслуживания, устойчива к загрязнениям
• Встроенная возможность установки предохранителей - экономит место в ячейке и повышает надёжность
• Предварительная сборка - сокращает время монтажа и минимизирует ошибки при подключении
• Исполнение УХЛ2 - обеспечивает работу в условиях холодного климата и повышенной влажности

Ограничения применения

• Не предназначена для автоматического управления - только ручная коммутация через ПРБД-10
• Не применяется в сетях с глухозаземлённой нейтралью - только с изолированной
• Не рекомендуется для частых включений более 10 раз в день - износ механизмов возрастает
• Не подлежит ремонту на месте - при выходе из строя требуется замена всего устройства
• Не используйте без предохранителей в цепях с вероятностью КЗ - это нарушает принцип безопасности

Примеры использования

• Вводной выключатель на трансформаторной подстанции 6/10 кВ
• Защита и коммутация силового трансформатора 10 кВ в цеховой КРУ
• Отключение питания конвейера или насосной станции при плановых работах
• Распределительный щит в горнодобывающей промышленности с высокой запылённостью

Практические советы

• Перед первым включением проверьте герметичность дугогасительных камер - признаки утечки газа недопустимы
• Обязательно используйте только оригинальные предохранители типа ПКТ-10, совместимые с этим выключателем
• Проверяйте состояние фарфоровых изоляторов ежегодно - трещины или сколы требуют немедленной замены
• При монтаже не затягивайте болты сильнее указанного момента - это может вызвать деформацию корпуса
• Для удобства обслуживания устанавливайте выключатель с доступом с передней стороны - приводы ПРБД-10 требуют свободного движения рычагов
