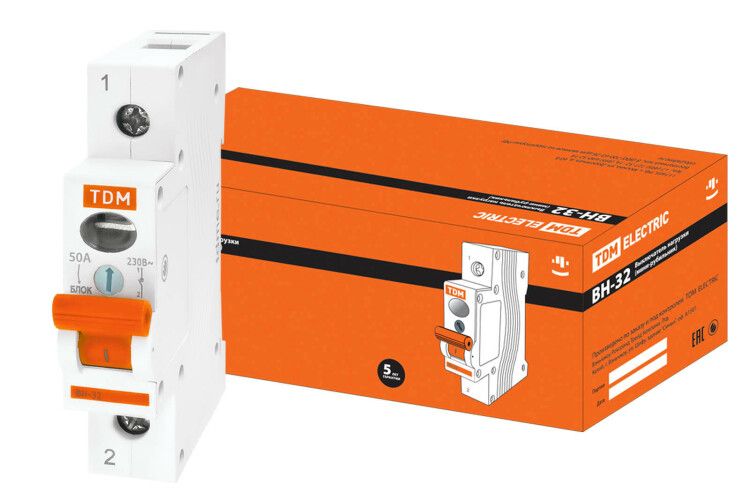

Выключатель нагрузки модульный (мини-рубильник) ВН-32 1P 50A | SQ0211-0006 TDM

Выключатель нагрузки модульный ВН-32 1P 50A от TDM ELECTRIC - это компактный аппарат для коммутации тока в цепях до 50 А, предназначенный для ручного отключения питания в распределительных щитах жилых и общественных зданий. Его конструкция позволяет устанавливать как сверху, так и снизу, что упрощает монтаж в ограниченном пространстве.

Назначение и область применения

Выключатель нагрузки ВН-32 1P 50A используется для безопасного отключения электропитания в однополюсных цепях. Применяется в качестве основного или группового выключателя в вводно-распределительных устройствах (ВРУ) квартир, офисов, торговых помещений и других объектов с небольшой мощностью потребления. Не предназначен для частого включения/выключения - это не автоматический выключатель, а механический рубильник.

Технические характеристики

• Тип: модульный выключатель нагрузки (мини-рубильник)
• Количество полюсов: 1
• Номинальный ток: 50 А
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Способ подключения: двусторонний - питание можно подвести как к верхним, так и к нижним клеммам
• Стандарт установки: DIN-рейка 35 мм

Совместимость и монтаж

Выключатель нагрузки ВН-32 1P 50A совместим со всеми типами стандартных DIN-реек. Установка происходит защелкиванием на рейку - никаких дополнительных креплений не требуется. Клеммы рассчитаны на провода сечением до 25 мм2. Подключение возможно с любой стороны: верхнее или нижнее питание не влияют на работу аппарата, что удобно при проектировании щитов с ограниченным местом.

Безопасность и стандарты

Корпус выполнен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Выключатель не имеет функции защиты от перегрузки или короткого замыкания - он служит исключительно для ручного отключения. Для полноценной защиты необходимо использовать в паре с автоматическим выключателем или предохранителем.

Преимущества

• Двустороннее подключение - гибкость в организации проводки
• Компактная форма - занимает всего один модуль на DIN-рейке
• Надежный контакт - медные клеммы обеспечивают минимальное переходное сопротивление
• Ярко выраженная фиксация положения «вкл/выкл» - визуальный контроль состояния цепи

Ограничения применения

Выключатель нагрузки ВН-32 1P 50A нельзя применять как устройство защиты. Он не реагирует на перегрузки, скачки напряжения или короткие замыкания. Также не рекомендуется использовать его в условиях постоянного включения/отключения более 1–2 раз в день - это снижает срок службы контактов. Не подходит для цепей переменного тока выше 440 В или постоянного тока.

Примеры использования

• Главный выключатель перед счетчиком в квартире
• Отключение группы освещения в офисе
• Ручной отсекатель для обслуживания оборудования (например, кондиционера или насоса)
• Аппарат для отключения питания перед ремонтом в щите

Практические советы

• Перед монтажом проверьте соответствие сечения провода и номинала тока - для 50 А используйте провод минимум 10 мм2 (медный)
• Не затягивайте клеммы слишком сильно - это повредит контактную площадку
• Если планируете подключение снизу, убедитесь, что в щите достаточно места для вывода проводов
• Обязательно сочетайте этот выключатель с автоматом - ВН-32 1P 50A от TDM ELECTRIC обеспечивает только разъединение, а не защиту
