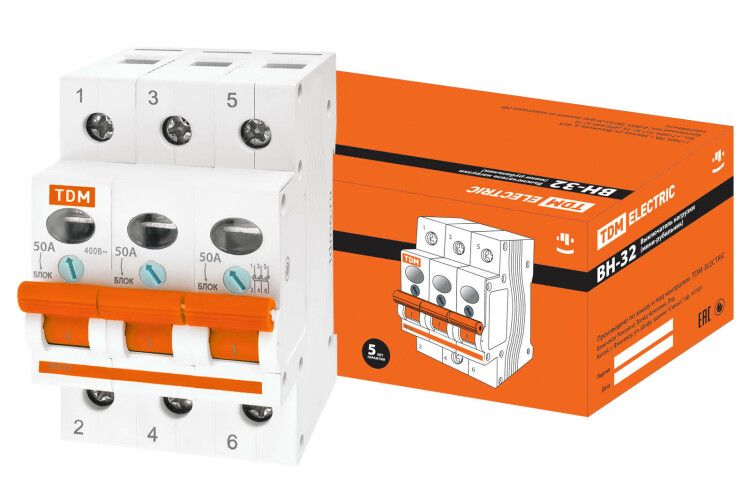

Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 50A | SQ0211-0026 TDM

Выключатель нагрузки модульный ВН-32 3P 50A от TDM ELECTRIC - устройство для частого ручного включения и отключения трёхфазной сети до 50 А, предназначенное для безопасного обслуживания электроустановок в жилых и общественных зданиях.

Назначение и область применения

Выключатель нагрузки ВН-32 3P 50A используется для оперативного включения и отключения электрической цепи в нормальных условиях работы. Он обеспечивает видимый разрыв цепи, что необходимо при проведении техобслуживания, ремонта или проверки оборудования. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, торговых центров и других объектов с трёхфазным питанием. Не предназначен для защиты от коротких замыканий - для этого требуется автоматический выключатель.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3
• Ширина по модулям: 3 модуля (54 мм)
• Отключающая способность при коротком замыкании: 0,01 кА (не является защитой от КЗ)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Тип переключения: двухпозиционный (вкл./выкл.), с нейтральным положением «0»
• Силовое разъединение: да, соответствует DIN VDE 0113
• Глубина установки: 76 мм
• Количество переключающих контактов: один на каждый полюс
• Количество НЗ и НО контактов: не предусмотрено - только основные силовые контакты
• Материал корпуса: самозагасающий пластик (негорючий)

Совместимость и монтаж

Выключатель нагрузки ВН-32 3P 50A монтируется на стандартную DIN-рейку шириной 35 мм. Защёлка обеспечивает надёжную фиксацию и упрощает установку и снятие. Подключение питания допускается как сверху, так и снизу - это удобно при компоновке щитов. Клеммы промаркированы, что снижает риск ошибок при подключении фаз. Для монтажа требуется минимум 76 мм свободной глубины внутри шкафа. Устройство совместимо с другими элементами, установленными на DIN-рейке, в том числе с автоматическими выключателями и УЗО.

Безопасность и стандарты

Выключатель нагрузки ВН-32 3P 50A имеет силовое разъединение, соответствующее требованиям DIN VDE 0113 - то есть при отключении создаётся явный воздушный зазор между контактами, необходимый для безопасности при работе на линии. Корпус выполнен из негорючего материала, предотвращающего распространение пламени. Однако устройство не защищает от перегрузок и коротких замыканий - его нельзя использовать вместо автоматического выключателя. Применяется исключительно как коммутирующее средство.

Преимущества

• Видимый разрыв цепи - гарантия отсутствия напряжения при обслуживании
• Фиксация на DIN-рейке с защёлкой - быстрый монтаж и демонтаж
• Обратимое подключение - можно заводить провода сверху или снизу
• Промаркированные клеммы - снижают риск неправильного подключения
• Нейтральное положение «0» - возможность полностью отключить цепь без случайного включения
• Негорючий корпус - повышает пожарную безопасность

Ограничения применения

• Не предназначена для защиты от коротких замыканий - Icu = 0,01 кА недостаточно для этой задачи
• IP20 - не подходит для установки во влажных, пыльных или открытых помещениях
• Не имеет встроенной защиты - требует обязательной параллельной установки автоматического выключателя
• Не рассчитана на частые коммутации при высоких токах (>50 А) - возможен износ контактов
• Не применяется в сетях постоянного тока - только переменный ток AC

Примеры использования

• Главный ввод в распределительный щит многоквартирного дома
• Отключение трёхфазного оборудования перед техническим осмотром (станки, насосы, конвейеры)
• Разделение участков электросети для автономного обслуживания
• Использование в качестве ручного рубильника в системах с несколькими источниками питания

Практические советы

• Выбирайте этот выключатель только как коммутационный элемент - всегда сочетайте его с автоматическим выключателем нужного номинала (например, 50 А) для защиты от КЗ и перегрузок.
• При проектировании щита учтите глубину установки - 76 мм - чтобы не возникло проблем с закрытием крышки.
• При подключении соблюдайте полярность: L1, L2, L3 должны быть правильно соотнесены с фазами сети.
• Не используйте устройство в местах с повышенной влажностью или пылью - IP20 не обеспечивает достаточную защиту.
• Проверьте соответствие сечения проводов номинальному току 50 А - рекомендуется медный провод не менее 10–16 мм2.
• На каждую групповую упаковку прилагается одно руководство и один паспорт - сохраняйте документы для будущего обслуживания.
