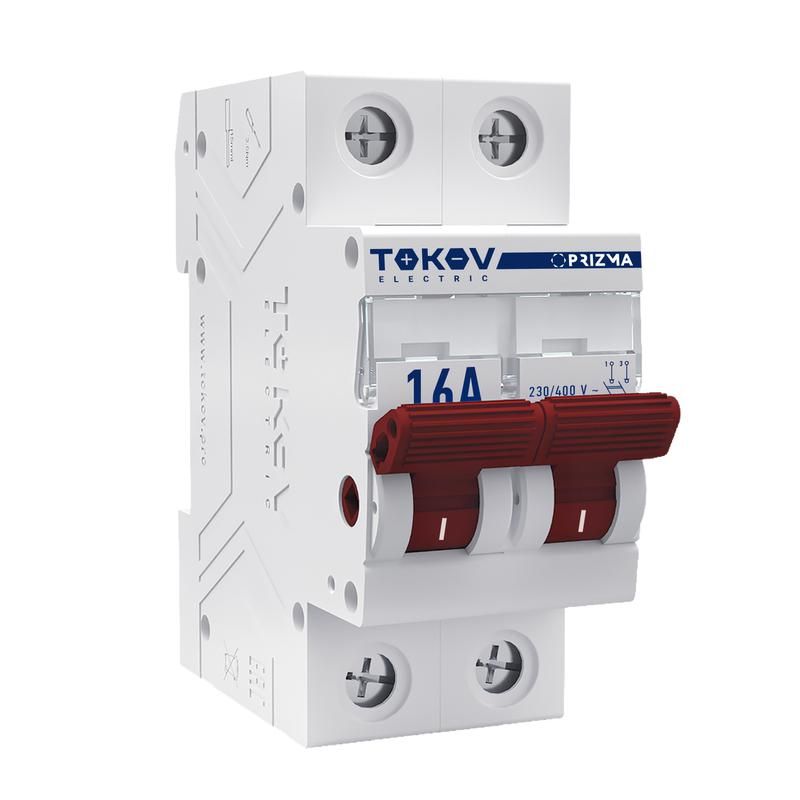

Выключатель нагрузки модульный PRIZMA 2п 16А 400В TOKOV ELECTRIC TKE-PZ60-MDSI-2-16

Выключатель нагрузки модульный 2-полюсный 16 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-2-16) предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Его компактная модульная конструкция позволяет легко интегрировать устройство в стандартную DIN-рейку.

Назначение и область применения

Этот выключатель используется для ручного отключения и включения электрической цепи при наличии нагрузки - то есть когда через него проходит ток. Он применяется в качестве основного коммутирующего устройства перед автоматическими выключателями или УЗО. Подходит для защиты оборудования в бытовых, офисных и промышленных щитах: кондиционеры, насосы, нагревательные элементы, световые группы до 16 А.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может безопасно проводить и отключать под нагрузкой;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети переменного тока (AC) с напряжением между фазами до 400 В;
• Номинальная отключающая способность: 6 кА - способен надёжно разрывать цепь даже при коротком замыкании с током до 6000 А;
• Количество полюсов: 2 - одновременно отключает две фазы; подходит для двухфазных нагрузок или как часть трёхфазной системы с отключением двух из трёх фаз;
• Монтажная ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке;
• Глубина установки: 50 мм - требует минимум 50 мм свободного пространства за рейкой для правильной установки;
• Цвет рычага: красный - визуально отличается от обычных белых/чёрных выключателей, сигнализирует о функции отключения нагрузки.

Совместимость и монтаж

Выключатель нагрузки модульный 2-полюсный 16 ампер совместим со всеми стандартными DIN-рейками типа TS35. Монтируется просто: зажимается за нижнюю защёлку на рейке, затем заводится сверху. Для подключения используются винтовые клеммы - рекомендуется затягивать провода усилием 0,8–1 Нм, чтобы избежать перегрева. Кабель сечением до 2,5 мм2 (медный) оптимален. Не предназначен для частого включения/выключения более 10 раз в день - это снижает срок службы контактов.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. Отключение происходит механически - без электроники, что обеспечивает отказоустойчивость. Красный рычаг визуально предупреждает, что это не обычный рубильник, а устройство для работы под нагрузкой. Не имеет встроенной защиты от перегрузки или короткого замыкания - его необходимо использовать вместе с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая визуальная индикация состояния (красный рычаг - включено, серый - выключено);
• Высокая отключающая способность (6 кА) обеспечивает безопасность при аварийных ситуациях;
• Минимальная глубина установки (50 мм) позволяет использовать в плотных щитках;
• Поддерживает длительную работу при номинальном токе 16 А без перегрева;
• Не требует внешнего питания - работает исключительно механически.

Ограничения применения

• Не предназначен для управления двигателями с высоким пусковым током - требуется дополнительная защита;
• Не заменяет автоматический выключатель - не обладает тепловой или электромагнитной защитой;
• Не рекомендован для частого оперирования (более 10 раз в сутки) - риск износа контактной группы;
• Не подходит для сетей постоянного тока (DC) - только для переменного тока AC;
• Не имеет IP-защиты - устанавливается только внутри закрытых щитов, недоступных для доступа воды и пыли.

Примеры использования

• Отключение двух фаз кондиционера мощностью до 3,5 кВт перед обслуживанием;
• Ручное отключение цепи освещения в помещении с повышенным уровнем безопасности;
• Использование в качестве разъединителя перед УЗО в группе розеток;
• Комбинирование с автоматом в щите на производстве для удобного отключения участка линии без демонтажа.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша нагрузка не превышает 16 А - превышение вызывает перегрев и выход из строя;
• Обязательно используйте его вместе с автоматическим выключателем подходящего номинала - он обеспечит защиту от перегрузки и КЗ;
• При сборке щита учтите глубину 50 мм - если корпус слишком маленький, устройство не поместится;
• Красный цвет рычага - сигнал для обслуживающего персонала: здесь нельзя просто так дергать, это именно нагрузочное отключение;
• Для долгой службы периодически проверяйте затяжку клемм - особенно после первых нескольких включений.
