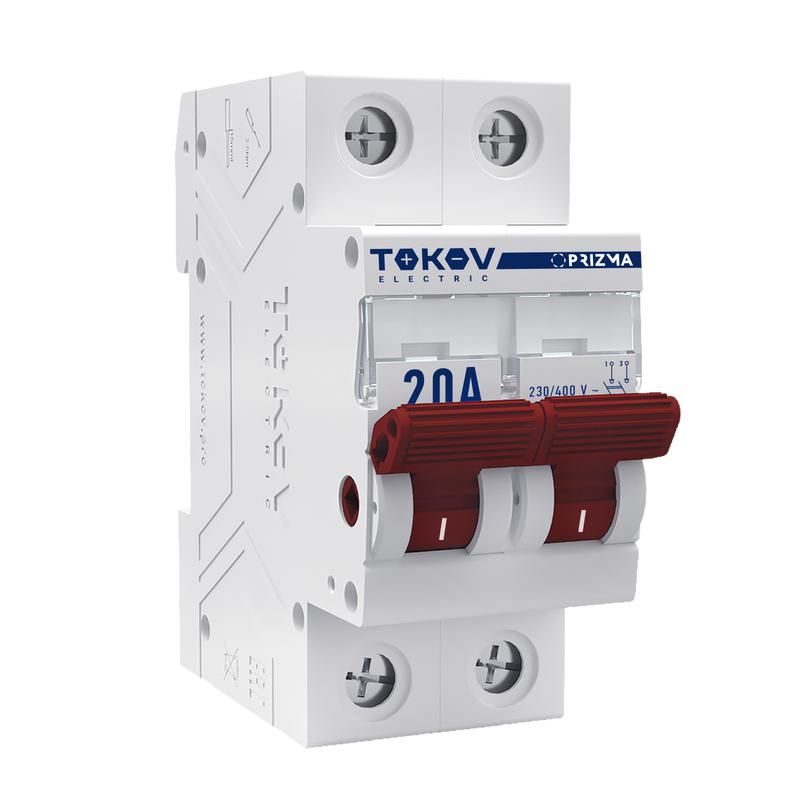

Выключатель нагрузки модульный PRIZMA 2п 20А 400В 6кА TOKOV ELECTRIC TKE-PZ60-MDSI-2-20

Выключатель нагрузки модульный 2 полюса 20 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-2-20) предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Его компактная модульная форма позволяет легко интегрировать устройство в стандартные DIN-рейки.

Назначение и область применения

Этот выключатель используется для ручного отключения и включения электрических цепей при наличии нагрузки - то есть когда через него проходит ток. Он не заменяет автоматический выключатель, но обеспечивает надёжную изоляцию цепи после отключения. Подходит для управления оборудованием в щитах: насосами, вентиляторами, нагревательными элементами, маломощными станками и другими устройствами до 20 А.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Количество полюсов: 2 - отключает два провода фазы одновременно, что важно для трёхфазной сети при использовании двух фаз
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В между фазами
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Монтажная ширина: 2 модуля (36 мм) - занимает два стандартных места на DIN-рейке
• Глубина установки: 50 мм - требует свободного пространства за щитом
• Цвет рычага: красный - визуально отличается от обычных белых/чёрных выключателей, сигнализирует о функции отключения

Совместимость и монтаж

Выключатель нагрузки модульный 2 полюса 20 ампер устанавливается на DIN-рейку типа TS35. Для монтажа требуется минимум 50 мм свободного пространства за щитом. Клеммы предназначены для зажима медных проводов сечением до 16 мм2. Устройство не имеет встроенной защиты от перегрузки или короткого замыкания - его необходимо использовать совместно с автоматическим выключателем или предохранителем.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует механическую блокировку положения контактов, исключая случайное включение. Красный рычаг визуально указывает на состояние “выкл”, что снижает риск ошибочного действия при обслуживании.

Преимущества

• Чёткая визуальная индикация состояния благодаря красному рычагу
• Устойчивость к высоким токам короткого замыкания (6 кА)
• Стандартная модульная ширина - совместим со всеми типовыми щитами
• Надёжное механическое отключение даже при значительной нагрузке

Ограничения применения

Не применяйте этот выключатель как основную защиту от перегрузки или короткого замыкания - он не имеет тепловой или электромагнитной защиты. Не используйте в цепях постоянного тока (DC): устройство рассчитано только на переменный ток. Также не рекомендуется частое включение/отключение более 10 раз в час - это сокращает срок службы контактной группы.

Примеры использования

• Отключение питания конвейера перед техобслуживанием
• Ручное управление насосом в системе водоснабжения
• Изолирование участка цепи при ремонте оборудования
• Подключение временного генератора через распределительный щит

Практические советы

• Обязательно проверьте соответствие сечения проводов - максимум 16 мм2. Более толстые провода не войдут в клеммы.
• При установке в щите учтите глубину 50 мм - не забудьте оставить место для кабельных каналов и других компонентов.
• Используйте этот выключатель как часть системы безопасности: сочетайте его с автоматом на 20 А для полноценной защиты.
• Красный цвет рычага - сигнал для персонала: “это точка отключения”. Обозначьте её этикеткой “Отключение питания”.
