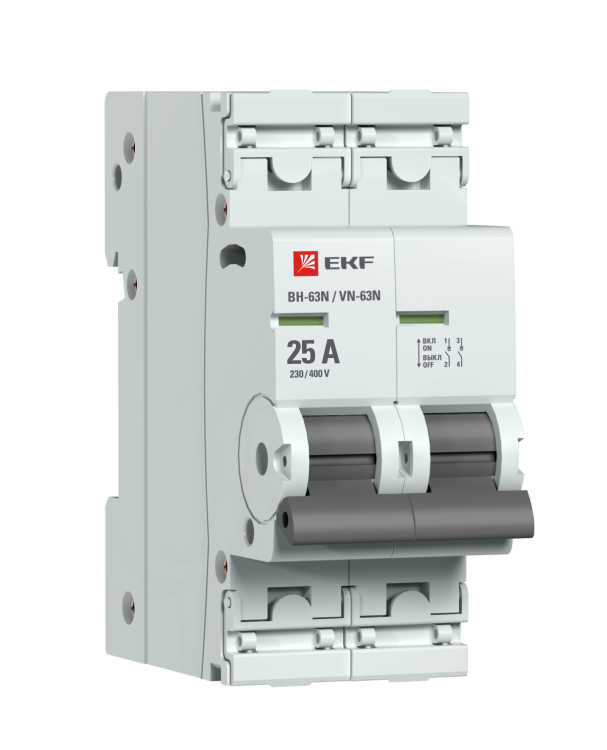

Выключатель нагрузки 2P 25А ВН-63N PROxima| S63225 | EKF

Выключатель нагрузки 2P 25А ВН-63N от EKF PROxima - это механический коммутационный аппарат для безопасного ручного включения и отключения электрических цепей переменного тока до 25 А. Подходит для управления активными и индуктивными нагрузками, такими как насосы, вентиляторы и малые двигатели, уже защищённые автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 2P 25А ВН-63N используется для частых ручных операций включения и отключения электрической цепи. Он не предназначен для защиты от перегрузок или коротких замыканий - эти функции выполняют другие устройства, такие как автоматы или предохранители. Применяется в распределительных щитах промышленного и бытового назначения: на станках, конвейерах, системах вентиляции, освещении и других объектах, где требуется физическое отключение питания.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 25 А
• Количество полюсов: 2
• Тип коммутации: выключатель-разъединитель нагрузки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Ширина по модулю: 2 М (стандартная установка на DIN-рейку)
• Глубина монтажа: 50 мм
• Количество нормально открытых (НО) контактов: 2 - используются для сигнализации положения контактов
• Цветовой индикатор: зелёный - контакт замкнут, красный - контакт разомкнут

Совместимость и монтаж

Выключатель нагрузки 2P 25А ВН-63N устанавливается на стандартную DIN-рейку шириной 35 мм. Его двухпозиционный зажим позволяет легко зафиксировать устройство без дополнительных креплений. Для подключения используйте провода сечением до 4 мм2 - они плотно фиксируются в винтовых зажимах. После монтажа крышку можно запломбировать - это препятствует несанкционированному доступу к клеммам. Глубина монтажа 50 мм требует достаточного места внутри шита - проверьте свободный объем перед установкой.

Безопасность и стандарты

Выключатель нагрузки 2P 25А ВН-63N соответствует требованиям безопасности для оборудования класса IP20. Цветовая индикация положения контактов снижает риск ошибочных действий при обслуживании. Пластиковые крышки поверх зажимов обеспечивают дополнительную изоляцию и позволяют применять пломбы - важное условие для соблюдения правил техники безопасности на предприятиях.

Особенности конструкции

Улучшенная конструкция выключателя нагрузки 2P 25А ВН-63N включает усиленный корпус с дополнительными заклёпками - он более жёсткий и долговечный по сравнению со старыми версиями ВН-63. Удобная рукоятка обеспечивает чёткое и надёжное переключение даже при длительном использовании. Индикатор состояния контактов расположен на лицевой панели - сразу видно, включен или отключен circuit.

Преимущества

• Чёткая визуальная индикация состояния контактов - снижает риск аварии при обслуживании
• Запломбируемая крышка - повышает уровень безопасности и соответствие регламентам
• Жёсткий корпус с заклёпками - устойчив к деформациям при многократных операциях
• Лёгкий монтаж на DIN-рейку благодаря двухпозиционным зажимам
• Поддержка индуктивных нагрузок - совместим с двигателями и катушками

Ограничения применения

• Не предназначен для защиты от КЗ или перегрузки - обязательно использовать вместе с автоматическим выключателем
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Не рассчитан на частое включение/выключение свыше 1000 раз в год - для таких задач лучше подходят контакторы
• Не работает при постоянном токе - только переменный ток AC

Примеры использования

• Отключение питания двигателя насоса в системе водоснабжения после завершения работы
• Ручное отключение вентилятора на производстве перед техобслуживанием
• Изоляция участка цепи освещения при ремонте в помещении
• Функциональный элемент в распределительном щите станка для быстрого отключения питания

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна простая ручная коммутация, а не автоматическая защита
• Обязательно сочетайте его с автоматическим выключателем того же номинала (25 А) для полноценной защиты
• Проверяйте посадочный диаметр DIN-рейки - он должен быть 35 мм, как указано в стандартах
• При монтаже затягивайте клеммы равномерно - переусиливать нельзя, чтобы не повредить пластик
• Если выключатель будет установлен в месте с возможным случайным вмешательством - обязательно запломбируйте крышку
• Не используйте вместо него рубильник - ВН-63N проще в установке и компактнее
