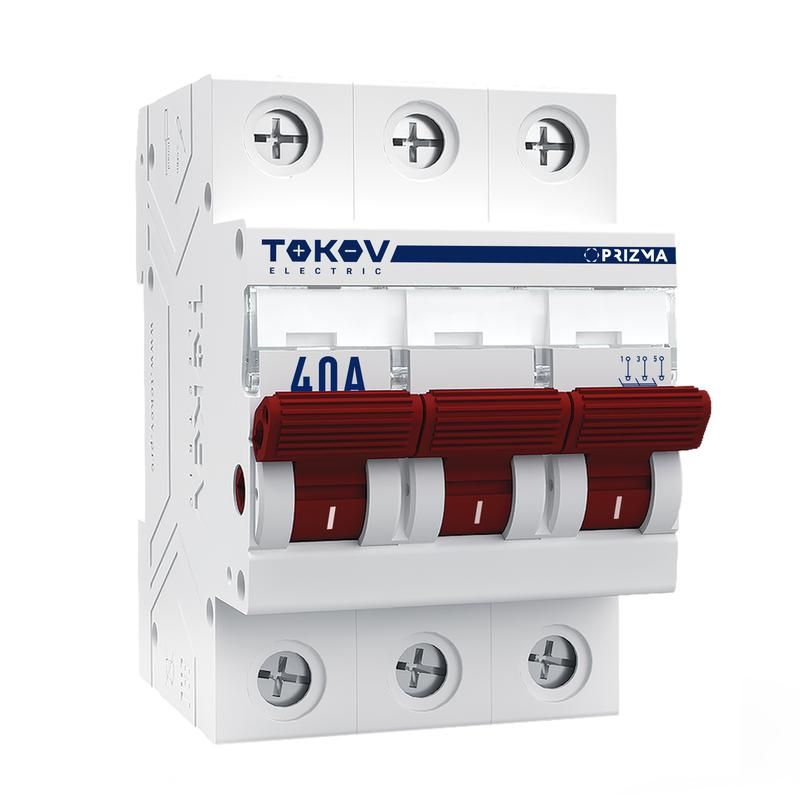

Выключатель нагрузки модульный PRIZMA 3п 40А 400В 6кА TOKOV ELECTRIC TKE-PZ60-MDSI-3-40

Выключатель нагрузки модульный 3-полюсный 40 ампер от TOKOV ELECTRIC (артикул tke-pz60-mdsi-3-40) предназначен для безопасного отключения и коммутации электрических цепей под нагрузкой в распределительных щитах. Он сочетает функции выключателя и разъединителя, обеспечивая надёжную изоляцию цепи после отключения.

Назначение и область применения

Этот выключатель используется для ручного управления питанием трёхфазных потребителей. Подходит для защиты и отключения оборудования, где требуется физическое разрывание цепи - например, двигателей, нагревательных элементов, конвейеров, насосов и других промышленных устройств. Устанавливается в шкафах автоматического управления, силовых щитах и распределительных пунктах.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без перегрева
• Количество полюсов: 3 - управление всеми тремя фазами одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети до 400 В между фазами
• Номинальная отключающая способность: 6 кА - способность безопасно отключить ток короткого замыкания до 6000 ампер
• Монтажная ширина: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина установки: 50 мм - требует минимум 50 мм свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство как управляющее, соответствует стандартам безопасности

Совместимость и монтаж

Выключатель нагрузки модульный 3-полюсный 40 ампер монтируется на стандартную DIN-рейку типа TS35. Для правильной установки необходимо соблюдать глубину 50 мм - это минимальное расстояние от лицевой панели щита до задней стенки. Клеммы рассчитаны на зажим проводов сечением до 25 мм2. Перед подключением убедитесь, что все фазы обесточены. Рычаг имеет механический фиксатор в положении “выкл”, предотвращающий случайное включение.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей нагрузки. Отличается высокой степенью механической надёжности и термической устойчивости. Красный рычаг сигнализирует о состоянии устройства - включено/выключено - снижает риск ошибочных действий. Наличие видимого разрыва контактов гарантирует безопасность при обслуживании.

Преимущества

• Чёткая визуальная индикация состояния через красный рычаг
• Обеспечение видимого разрыва цепи - важное условие для работ по техобслуживанию
• Высокая отключающая способность (6 кА) позволяет использовать в сетях с возможными аварийными токами
• Стандартная компактная форма (3 модуля) легко интегрируется в типовые щиты
• Не требует внешнего питания - полностью механическое управление

Ограничения применения

Не предназначен для частых операций включения/отключения под нагрузкой более 10–15 раз в час - это сокращает срок службы контактов. Не следует применять в качестве основного средства защиты от перегрузок или коротких замыканий - обязательно используйте совместно с автоматическим выключателем или предохранителем. Не рекомендован для установки во взрывоопасных средах или местах с повышенной влажностью без дополнительной герметизации.

Примеры использования

• Отключение трёхфазного двигателя насоса перед ремонтом
• Изоляция участка конвейера для планового техобслуживания
• Ручное отключение теплового аппарата в системе отопления
• Разъединение входного питания в распределительном щите объекта

Практические советы

• Выбирая место установки, учтите, что глубина 50 мм должна быть доступна - проверьте наличие свободного пространства за щитом
• Зажимайте провода плотно, но без перетяжки - оптимальное сечение 4–25 мм2
• При использовании в условиях запылённости регулярно осматривайте контактную группу - пыль может вызвать перегрев
• Не заменяйте этот выключатель обычным автоматом, если нужен видимый разрыв - именно он обеспечивает безопасность персонала
• При замене старого аналогичного устройства сверьте ширину (3 модуля) и глубину - чтобы не возникло проблем с установкой
