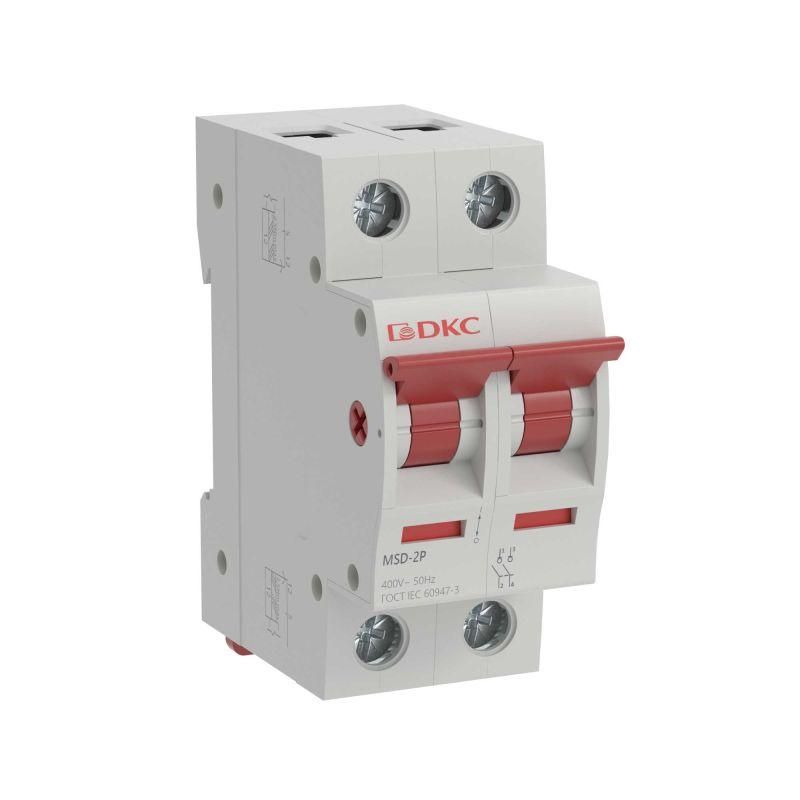

Выключатель нагрузки модульный YON max MSD 2п 63A | MSD-2P63 DKC ДКС

Выключатель нагрузки модульный двухполюсный 63А MSD - устройство для безопасного включения и отключения электрических цепей до 400 В, предназначенное для установки на DIN-рейку. Бренд DKC (ДКС) и артикул msd-2p63 обеспечивают совместимость с сериями YON max, что делает его надёжным решением для распределительных щитов промышленного и коммерческого назначения.

Назначение и область применения

Выключатель нагрузки модульный двухполюсный 63А MSD используется для ручного управления электрическими цепями переменного тока. Он применяется там, где требуется частое, но нечастое отключение нагрузки - например, для обслуживания оборудования, ремонта участков сети или аварийного отключения. Подходит для установки в силовые щиты, панели управления, системы автоматизации, где есть потребители мощностью до 25 кВт при 400 В.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В;
• Количество полюсов: 2 - отключает два фазных провода одновременно, обеспечивая изоляцию цепи;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Модульная ширина: 2 М - занимает два модуля (36 мм) по ширине, компактен для плотной сборки щита;
• Тип рукоятки: рычаг перекидной - удобен для быстрого визуального определения состояния (вкл/выкл);
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Количество НО контактов: 2 - нормально замкнутые контакты, предназначены для передачи сигнала в систему контроля;
• Цвет: белый - соответствует стандартному цвету корпусов модульной аппаратуры.

Совместимость и монтаж

Выключатель нагрузки модульный двухполюсный 63А MSD совместим со всеми типами DIN-реек по ГОСТ Р 50030.2. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используйте кабель сечением до 25 мм2. Клеммы рассчитаны на зажим без предварительной обжимки, но рекомендуется применять наконечники для многожильных проводов. Артикул msd-2p63 имеет одинаковый габарит и крепление с другими изделиями серии YON max, поэтому легко заменяется в существующих щитах.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.2. Выключатель нагрузки модульный двухполюсный 63А MSD не предназначен для работы в качестве устройства защиты от сверхтоков - он не имеет теплового или электромагнитного расцепления. Его задача - только механическое отключение. Для защиты цепи необходимо использовать автоматический выключатель или предохранитель.

Преимущества

• Чёткая визуальная индикация положения через рычаг - сразу видно, включен ли прибор;
• Компактная двухмодульная форма позволяет экономить место в щите;
• Наличие НО контактов даёт возможность подключить сигнал в систему учёта или автоматики;
• Изготовлен в рамках серии YON max - гарантирует долгую службу и соответствие качественным стандартам DKC (ДКС).

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - более 10 раз в час снижает срок службы контактов;
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - только внутри закрытых щитов;
• Не является защитным устройством - нельзя использовать вместо автомата или УЗО;
• Не работает с постоянным током выше 125 В - только переменный ток 400 В.

Примеры использования

• Отключение питания насоса на водопроводной станции перед техобслуживанием;
• Ручное управление питанием конвейера на производстве;
• Обеспечение безопасности при работе с электрооборудованием в мастерской;
• Подключение вводного устройства в распределительном щите, где нужен явный разрыв цепи.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало максимальному значению 25 мм2 - иначе возможен нагрев и повреждение клемм;
• При использовании в щитах с несколькими выключателями располагайте msd-2p63 рядом с автоматами, которые его защищают - так проще диагностировать цепь;
• Не затягивайте клеммы слишком сильно - это может повредить пластик или деформировать контакт;
• Если планируете автоматизацию, подключите НО контакты к контроллеру - они позволят отслеживать состояние выключателя нагрузки модульного типа в режиме реального времени.
