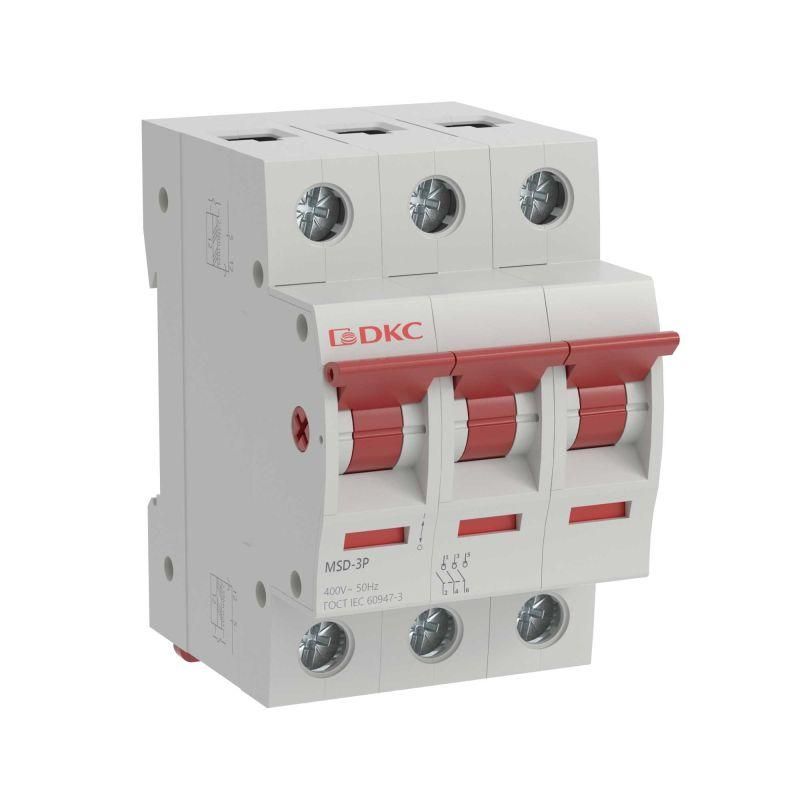

Выключатель нагрузки модульный YON max MSD 3P 100А DKC MSD-3P100

Выключатель нагрузки модульный 3 полюса 100 А MSD (артикул msd-3p100) от бренда DKC предназначен для безопасного включения и отключения электрических цепей в нормальных условиях эксплуатации. Устройство устанавливается на DIN-рейку и подходит для распределительных щитов промышленного и коммерческого назначения.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 100 А MSD используется для ручного коммутирования трёхфазных электрических цепей без токов короткого замыкания. Он применяется в качестве основного или дополнительного выключающего устройства перед оборудованием, требующим частых операций включения/выключения - например, двигателями, нагревательными элементами, конвейерами, насосами и другим промышленным оснащением.

Технические характеристики

• Номинальный ток: 100 А - способен надёжно коммутировать нагрузки до этой величины в постоянном режиме;
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях с линейным напряжением до 400 В переменного тока;
• Количество полюсов: 3 - размыкает все три фазы одновременно, обеспечивая полную изоляцию цепи;
• Количество нормально открытых (НО) контактов: 3 - каждый полюс имеет собственный контакт, что позволяет использовать устройство для сигнализации или управления;
• Способ монтажа: DIN-рейка - совместим со стандартными рейками типа TS35;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не герметичен - не предназначен для установки во влажных или запылённых средах вне шкафа;
• Вид рукоятки: рычаг перекидной - удобная механическая система для быстрого визуального определения состояния (вкл./выкл.) и ручного управления;
• Цвет рычага: белый - повышает контрастность и улучшает узнаваемость положения в щите.

Совместимость и монтаж

Выключатель нагрузки msd-3p100 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать кабели усилием, соответствующим техническим требованиям производителя (обычно 0,8–1,0 Нм). Подключение проводов допускается сечением до 50 мм2. Установка возможна только внутри закрытых электрощитов, так как степень защиты IP20 не предохраняет от влаги и пыли.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-3 для выключателей нагрузки. Применяется в системах с классом исполнения по ударостойкости и температуре, типичных для промышленных условий. Не является автоматическим выключателем - не обеспечивает защиту от КЗ и перегрузок. Для полноценной защиты требуется установка в паре с автоматическими выключателями или предохранителями.

Преимущества

• Механизм рычага перекидного типа обеспечивает чёткую фиксацию положений “вкл” и “выкл”, исключая случайные переключения;
• Трёхполюсная конструкция гарантирует полное отключение всех фаз, снижая риск возникновения опасного потенциала на одном из проводов;
• Интеграция в модульную систему YON max позволяет легко сочетать этот выключатель с другими компонентами серии - автоматами, реле, блокировками;
• Белый цвет рычага упрощает визуальный контроль состояния оборудования даже при слабом освещении.

Ограничения применения

• Не предназначен для отключения токов короткого замыкания - обязательно использование в связке с защитными аппаратами (АВ, предохранители);
• IP20 не допускает установку в помещениях с высокой влажностью, пылью или агрессивной средой - только внутри закрытых щитов;
• Не поддерживает дистанционное управление - только ручное воздействие через рычаг;
• Не рассчитан на частые циклы включения/выключения более 1000 раз в год - для интенсивных применений лучше выбрать контакторы.

Примеры использования

• Отключение питания трёхфазного электродвигателя на конвейере перед обслуживанием;
• Ручное отключение группы нагревателей в термической камере;
• Переключение питания насосной станции в аварийном режиме;
• Обеспечение видимой точки отключения согласно правилам безопасности (LOTO - Lock Out Tag Out).

Практические советы

• При выборе убедитесь, что номинальный ток вашего оборудования не превышает 100 А - перегрузка снизит срок службы механизма;
• Проверьте посадочную ширину DIN-рейки - выключатель msd-3p100 занимает 3 модуля (54 мм) - планируйте место в щите соответственно;
• Подключайте кабели плотно, без оголённых жил - плохой контакт вызывает перегрев при 100 А;
• Для удобства обслуживания используйте этикетки рядом с рычагом - указывайте, какое оборудование он контролирует;
• Этот выключатель - часть серии YON max; если вам нужны аналогичные решения (например, автоматы или реле), выбирайте продукты из той же серии - они совместимы по форме, цвету и функционалу.
