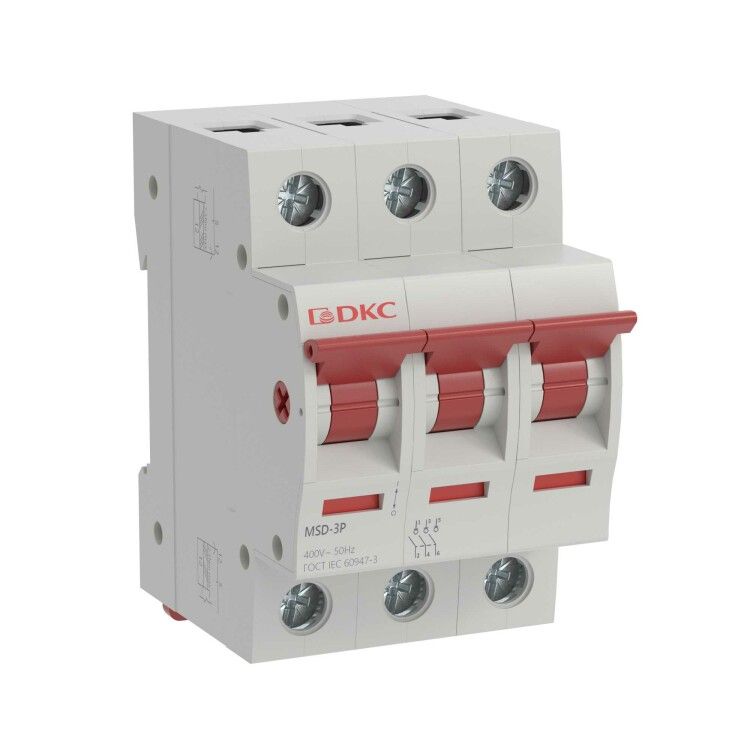

Выключатель нагрузки YON max MSD 3P 40А модульный YON (группа DKC) MSD-3P40

Выключатель нагрузки модульный трёхполюсный 40А MSD (артикул msd-3p40) - устройство для безопасного включения и отключения электрических цепей до 40 А в распределительных щитах. Произведён в серии YON max бренда DKC, подходит для установки на DIN-рейку и применяется в промышленных и бытовых системах управления питанием.

Назначение и область применения

Выключатель нагрузки модульный трёхполюсный 40А MSD используется для ручного коммутирования трёхфазных цепей в нормальных условиях - то есть при наличии тока, но без коротких замыканий. Он не предназначен для отключения аварийных токов, таких как КЗ. Применяется в качестве основного рубильника перед автоматическими выключателями, УЗО или частотными преобразователями. Подходит для станков, насосов, вентиляторов, конвейеров и других оборудования с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной сети переменного тока;
• Количество полюсов: 3 - переключает все три фазы одновременно;
• Количество НО контактов: 3 - три нормально открытых контакта, которые замыкаются при включении;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) по ширине, что позволяет компактно разместить в щите;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды - требует установки внутри закрытого щита;
• Вид рукоятки: рычаг перекидной - обеспечивает чёткую визуализацию положения «вкл/выкл» и предотвращает случайное отключение;
• Цвет рычага: белый - контрастный, легко различим в щите.

Совместимость и монтаж

Выключатель нагрузки модульный трёхполюсный 40А MSD совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно зафиксировать его на рейке зажимами сзади - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы сверху и снизу. Сечение жил: рекомендуется 0,5–25 мм2 медных проводов. Обязательно соблюдать порядок подключения: входные фазы - сверху, выходные - снизу. Перед подключением отключите питание и проверьте отсутствие напряжения.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. IP20 исключает доступ к токоведущим частям при обычной эксплуатации, однако не защищает от внешних воздействий - поэтому монтируйте его только во внутренние электрошкафы. Рычаг имеет механический фиксатор в обоих положениях, снижающий риск самопроизвольного отключения.

Преимущества

• Чёткая визуальная индикация состояния - рычаг явно показывает, включен ли прибор;
• Надёжный контакт - рассчитан на многократные операции включения/отключения без потери характеристик;
• Компактность - всего 3 модуля, экономит место в щите;
• Совместим с продукцией серии YON max - можно использовать в одной системе с другими элементами этой линейки;
• Не требует обслуживания - при правильной эксплуатации срок службы более 10 лет.

Ограничения применения

• Не является аппаратом защиты от короткого замыкания - обязательно используйте вместе с автоматическим выключателем или предохранителем;
• Не допускается применение вне закрытых щитов из-за низкой степени защиты IP20;
• Не предназначен для частого включения/отключения под нагрузкой выше 40 А - это вызовет перегрев и преждевременный износ;
• Не работает в средах с высокой запылённостью, влагой или химически активными газами - отсутствует герметизация.

Примеры использования

• Главный выключатель перед частотным преобразователем на промышленном станке;
• Рубильник для отключения питания трёхфазного насоса в системе водоснабжения;
• Автоматический отсечной элемент в распределительном щите торгового центра;
• Изолирующее устройство для проведения техобслуживания на линии 380 В.

Практические советы

• Перед установкой проверьте соответствие номинала (40 А) нагрузке - не превышайте этот порог даже кратковременно;
• При подключении затягивайте винты равномерно, чтобы избежать перекоса контактов;
• Если планируете часто отключать оборудование, убедитесь, что выключатель не будет работать в режиме “частого включения” - лучше использовать контактор;
• Обратите внимание на посадочный размер: ширина 3 модуля (54 мм) - убедитесь, что в вашем щите есть свободное место;
• При использовании в составе системы YON max - выбирайте другие устройства из той же серии для единообразия и гарантии совместимости.
