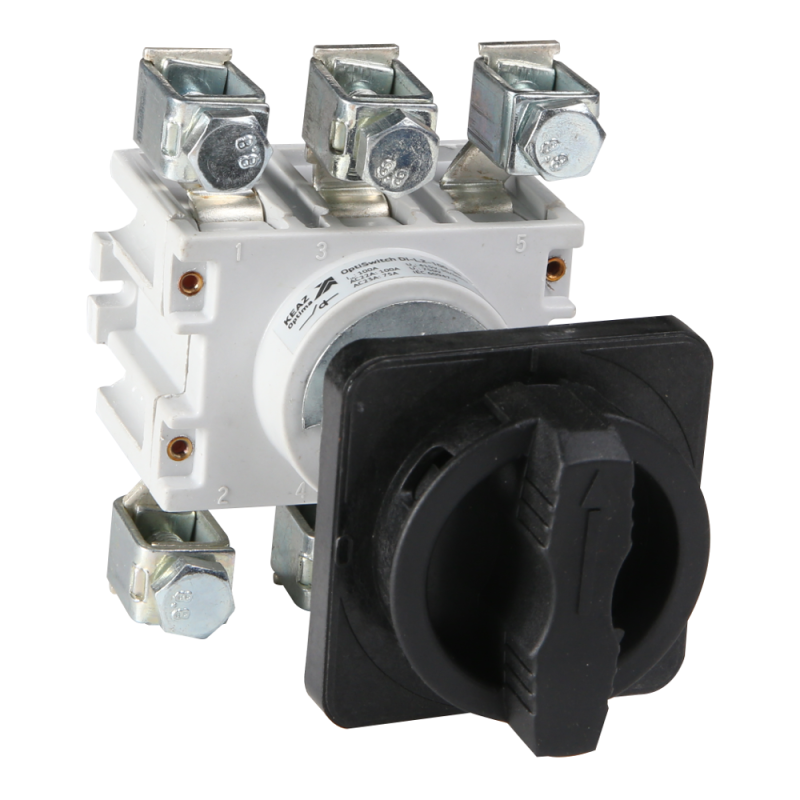

Выключатель нагрузки OptiSwitch DI-L3-125-3P| 279941 | КЭАЗ

Выключатель нагрузки OptiSwitch DI-L3-125-3P от КЭАЗ — это трёхполюсный разъединитель с ручным управлением, предназначенный для безопасного отключения электрической цепи под нагрузкой. Применяется в распределительных щитах промышленного оборудования, где требуется надёжное механическое отключение. Артикул 279941 соответствует сериям OptiSwitch DI и КЭAZ Optima.

Назначение и область применения

Выключатель нагрузки OptiSwitch DI-L3-125-3P используется для ручного отключения и включения электрической цепи при наличии рабочего тока — то есть не только при холостом ходе, но и при работающих двигателях или нагревательных элементах. Он не предназначен для частых операций включения/выключения, как автоматический выключатель, а служит для изоляции участка сети при обслуживании, ремонте или аварийном отключении.

Подходит для установки в силовые щиты станков, конвейеров, насосных систем, тепловых установок и других промышленных объектов с напряжением до 750 В и током до 125 А.

Технические характеристики

• Номинальный ток: 125 А
• Максимальное напряжение: 750 В
• Количество полюсов: 3
• Тип управления: ручка-переключатель с фиксацией положений ВКЛ/ОТКЛ
• Номинальная мощность при AC-3, 400 В: 50 кВт — позволяет коммутировать электродвигатели такой мощности
• Степень защиты: IP20 — защищён от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип присоединения: болтовое — провода крепятся винтами к клеммам
• Способ монтажа: на поверхность — устанавливается на DIN-рейку или плоскую поверхность через крепёжные отверстия
• Комплектация: встроенный в корпус, с рукояткой и штоком
• Вспомогательные контакты: отсутствуют — нельзя использовать для сигнализации состояния

Совместимость и монтаж

Выключатель нагрузки OptiSwitch DI-L3-125-3P совместим с DIN-рейками типа TS35, а также может крепиться прямо на стенку или крышку щита с помощью четырёх отверстий для саморезов. Болтовые зажимы рассчитаны на провода сечением до 35 мм² (медные). Для правильного монтажа важно соблюдать момент затяжки клемм — перетягивать или недотягивать винты запрещено, чтобы избежать перегрева.

Устройство не требует внешнего питания — полностью механическое. Подключение осуществляется только в обесточенной цепи.

Безопасность и стандарты

Выключатель нагрузки OptiSwitch DI-L3-125-3P соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Обеспечивает видимый разрыв цепи — важное условие безопасности при проведении работ. Наличие фиксированных положений «ВКЛ» и «ОТКЛ» предотвращает случайное переключение.

Преимущества

• Надёжная механическая конструкция — долгий срок службы даже при высоких токах
• Чёткая визуальная индикация положения — легко определить, включен ли прибор
• Цельнолитой корпус обеспечивает жёсткость и исключает деформацию при монтаже
• Не требует техобслуживания — никаких регулировок или замены деталей в процессе эксплуатации
• Совместим с другими изделиями серии OptiSwitch DI — можно формировать унифицированные щиты

Ограничения применения

• Не подходит для частого включения/выключения — не имеет дугогашения, как автоматические выключатели; рекомендовано не более 1–2 операций в день
• IP20 — не применяется во влажных, пыльных или наружных условиях
• Отсутствие вспомогательных контактов — невозможно подключить сигналы состояния к системе контроля
• Не является средством защиты от перегрузки или короткого замыкания — обязательно нужен автоматический выключатель или предохранитель перед этим устройством

Примеры использования

• Отключение электродвигателя 40 кВт на конвейере перед плановым техобслуживанием
• Физическое отсоединение термического аппарата в цеховой линии
• Разъединение группы освещения в производственном помещении для проведения ремонтных работ
• Аварийное отключение насосной станции при необходимости быстрого отключения без срабатывания защиты

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и допустимого момента затяжки клемм — указано в документации КЭАЗ
• При монтаже на поверхность используйте изолирующие прокладки, особенно если щит металлический
• Обязательно пометьте выключатель этикеткой: «Отключить перед обслуживанием» — это требование норм безопасности
• Не используйте этот выключатель вместо автомата — он не защищает от перегрузок! Установите автоматический выключатель в цепи до него
• При замене устройства сохраняйте оригинальную рукоятку — она совпадает с конструкцией всей серии OptiSwitch DI
