Электротехник ПВР3-630/3-20 УХЛ3 габарит предохранителей 3 630А полюса IP20 предохранитель-выключатель-разъединитель (ЭТ) | ET514697

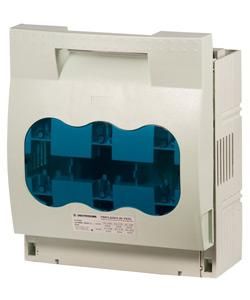

Предохранитель-выключатель-разъединитель ПВР3-630/3-20 УХЛ3 от бренда Электротехник - комбинированное устройство, сочетающее функции автоматического отключения при перегрузке, ручного отключения цепи и физической изоляции участка сети. Применяется в распределительных щитах промышленных объектов с нагрузкой до 630 А, где требуется надёжная защита и возможность безопасного обслуживания.

Назначение и область применения

ПВР3-630/3-20 УХЛ3 используется для управления и защиты трёхфазных электрических цепей переменного тока напряжением до 500 В. Обеспечивает одновременную коммутацию всех трёх фаз, а также механическую изоляцию цепи при открытом положении. Подходит для установки в силовых щитах на заводах, в насосных станциях, на конвейерах и других объектах с высокой мощностью потребления. Предназначен для частых операций включения и отключения, а также для планового техобслуживания оборудования.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать длительную нагрузку до этого значения без повреждений;
• Номинальное напряжение: 500 В - рассчитан на работу в сетях до 500 В переменного тока;
• Количество полюсов: 3 - обеспечивает управление всеми тремя фазами одновременно;
• Тип устройства: выключатель-разъединитель с встроенным предохранителем - сочетает защиту от КЗ и перегрузок с возможностью ручной изоляции;
• Габарит предохранителей: 3 - совместим с предохранителями стандарта gG/gL габарита 3;
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами, но не герметичен - требует установки внутри закрытого шкафа;
• Рукоятка: рычажного типа - удобна для быстрого включения/отключения даже в условиях ограниченного пространства;
• Монтаж: на монтажные элементы - устанавливается на DIN-рейку или специальные кронштейны в щите.

Совместимость и монтаж

ПВР3-630/3-20 УХЛ3 монтируется исключительно на монтажные элементы - не предназначен для крепления болтами или прямо на стену. Для работы необходимо использовать DIN-рейку соответствующего класса прочности. Совместим с предохранителями габарита 3 (например, серии NH3 или аналогами). Перед установкой проверьте соответствие сечения проводов - рекомендовано применение медных жил с площадью сечения не менее 120–185 мм2 для обеспечения надёжного контакта. Монтаж выполняется при отключённом питании; после установки обязательна проверка плотности зажимов и свободного хода рычага.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для аппаратов коммутационных. Конструкция гарантирует механическую блокировку при открытых крышках - невозможно замкнуть цепь, пока установлены предохранители. Наличие IP20 позволяет использовать только во внутренних помещениях, в закрытых электрошкафах. Не предназначено для эксплуатации в условиях повышенной влажности, запылённости или агрессивной среды.

Преимущества

• Объединяет три функции - защита, коммутация и изоляция - снижает количество компонентов в щите;
• Рычажная рукоятка обеспечивает чёткий визуальный контроль состояния (вкл/выкл);
• Изготовлен с учётом условий эксплуатации УХЛ3 - работает при температуре от −40C до +40C и влажности до 98%;
• Поддерживает быструю замену предохранителей без демонтажа всего аппарата;
• Прочная конструкция корпуса минимизирует риск случайного срабатывания.

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не допускает воздействия воды, пыли или внешнего доступа;
• Не подходит для частого включения/отключения при токе выше 630 А - возможен износ контактной группы;
• Не предназначен для работы в условиях постоянной вибрации без дополнительной амортизации;
• Требует регулярной проверки состояния предохранителей и контактов - не имеет индикации пробоя;
• Не совместим с предохранителями габаритов 1, 2, 4 - используйте только габарит 3.

Примеры использования

• Главный входной рубильник в распределительном щите цеха с мощными станками;
• Защитно-коммутационный аппарат для питания конвейерной линии;
• Автоматический отключающий модуль в системе водоснабжения с крупным насосом;
• Разъединитель перед частотным преобразователем для проведения техобслуживания.

Практические советы

• Перед установкой убедитесь, что предохранители подходят именно по габариту 3 - неверный тип может вызвать нагрев или отказ;
• При замене предохранителей всегда отключайте питание и используйте изолирующие инструменты;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали корпуса ПВР3-630/3-20 УХЛ3;
• Рекомендуется периодически (раз в 6 месяцев) осматривать контакты на наличие окисления и следов дуги;
• Выбирая аналоги, обращайте внимание на сертификаты соответствия - оригинальный продукт Электротехник проходит заводскую проверку на тепловые режимы.
