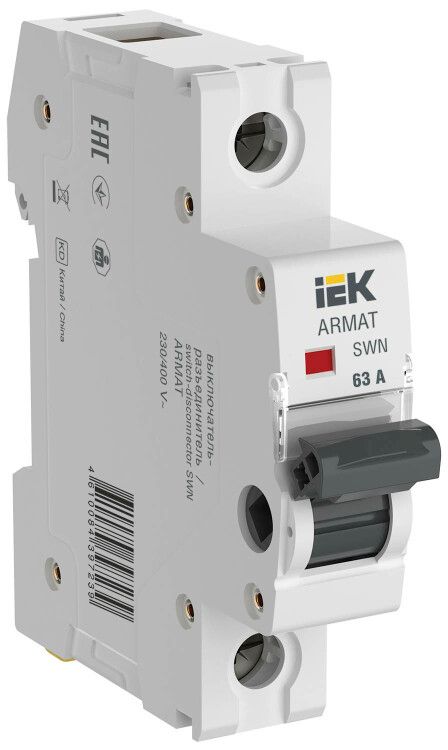

Выключатель нагрузки SWN 1P 63А | AR-SWN-1-063 IEK ARMAT

Выключатель нагрузки 1 полюс 63 А от бренда IEK (ИЭК), артикул ar-swn-1-063, предназначен для безопасного отключения электрических цепей под нагрузкой. Применяется в распределительных щитах с переменным током, особенно там, где требуется надёжное и долговечное коммутирование без функций защиты от перегрузок и КЗ.

Назначение и область применения

Выключатель нагрузки 1 полюс 63 А используется для ручного включения и отключения электрических цепей, когда на них есть рабочий ток. Отличается от автоматического выключателя тем, что не защищает от перегрузок или коротких замыканий - он лишь обеспечивает физическое размыкание цепи. Подходит для управления оборудованием, которое уже имеет собственную защиту: насосы, нагреватели, вентиляторы, светильники, станки и другие устройства с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную работу при таком токе без перегрева;
• Номинальное напряжение: 230 В - рассчитан на использование в однофазных сетях переменного тока (AC);
• Количество полюсов: 1 - управляет одной фазой цепи;
• Тип переключения: выключатель-разъединитель - обеспечивает видимый разрыв цепи, необходимый для безопасности при обслуживании;
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для установки внутри закрытых щитов;
• Модульная ширина: 1 модуль - занимает минимальное место в DIN-рейке;
• Срок службы: до 15 лет - благодаря укреплённым контактам и качественной сборке;
• Количество НЗ контактов: 0 - не имеет вспомогательных контактов для сигнализации или блокировки;
• Цвет колпачка: прочее - индикация состояния отсутствует, положение рычага определяется визуально.

Совместимость и монтаж

Выключатель нагрузки 1 полюс 63 А монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - провода сечением до 25 мм2 (медные) допускаются. Установка возможна только в сухих помещениях внутри распределительных щитов. Не требует специальных инструментов - достаточно отвертки. Обязательно отключите питание перед монтажом. Модель совместима с другими компонентами серии ARMAT от IEK (ИЭК): можно использовать в одном щите с автоматами, УЗО и другим модульным оборудованием.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств разъединителей. IP20 исключает применение во влажных средах, на улице или в местах с риском попадания пыли. Двойной разрыв контакта обеспечивает гарантированное отключение - это важно при проведении ремонтных работ. Не используйте этот выключатель как замену автоматическому выключателю - он не отключит цепь при аварии!

Преимущества

• Усиленные контакты - износостойче, чем у обычных автоматов, срок службы до 15 лет;
• Двойной разрыв контакта - полностью обесточивает линию, повышает безопасность при обслуживании;
• Минимальная ширина - экономит место в щите, удобен для компактных решений;
• Совместимость со всей серией ARMAT - легко интегрируется в существующую систему защиты;
• Надёжное механическое фиксирование положения - не самопроизвольно переключается.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно используйте её вместе с автоматическим выключателем;
• IP20 - нельзя устанавливать вне помещений, в сырых, пыльных или агрессивных средах;
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировку;
• Работает только с переменным током (AC) - не подходит для постоянного тока (DC);
• Не рекомендован для частого включения/выключения более 10–15 раз в день - хотя контакты прочные, частые операции снижают срок службы.

Примеры использования

• Отключение питания теплового оборудования (электрокотлы, сушилки) перед техобслуживанием;
• Ручное управление насосами в системах водоснабжения;
• Отсоединение освещения в мастерской или цехе для ремонта;
• Коммутирование мощных потребителей, уже защищённых автоматами в щите;
• Альтернатива рубильникам в новых проектах - компактнее, проще в монтаже.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен просто разъединитель - для защиты используйте параллельно автоматический выключатель;
• Проверьте посадочный диаметр клемм - они рассчитаны на провода до 25 мм2, не затягивайте слишком сильно - можно повредить пластик;
• Обозначьте выключатель этикеткой: “Отключение питания” - чтобы персонал не путал его с автоматом;
• При использовании в промышленном щите - сочетайте с УЗО и автоматом на ту же номинальную величину (63 А);
• Не применяйте в цепях с высокими импульсными нагрузками - такие условия могут вызвать свечение дуги и преждевременный износ контактов.
