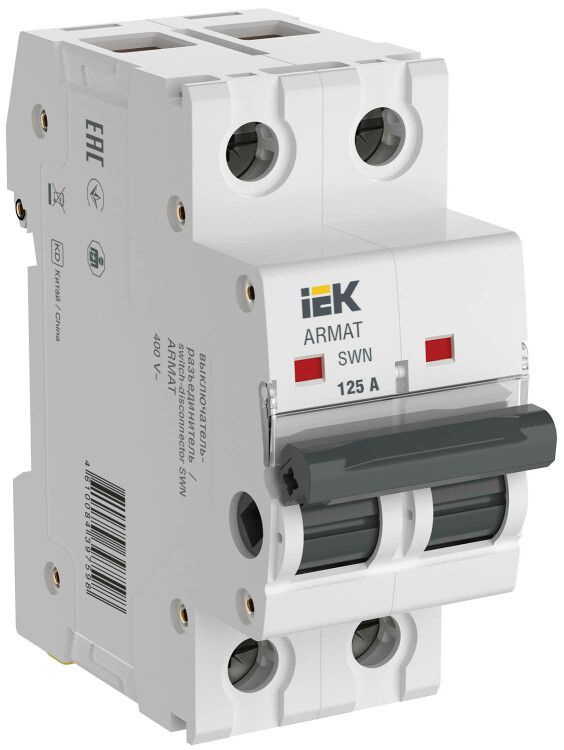

Выключатель нагрузки SWN 2P 125А | AR-SWN-2-125 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-125 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот двухполюсный аппарат из серии ARMAT обеспечивает надёжную коммутацию до 125 А при переменном токе 400 В и применяется там, где требуется частое управление питанием без необходимости защиты от перегрузок и КЗ.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-125 используется исключительно для ручного включения и отключения электрических цепей, когда на них есть рабочий ток. Он не защищает оборудование от перегрузок или коротких замыканий - эти функции должны выполняться другими устройствами, например автоматическими выключателями.

Подходит для установки в распределительных щитах на объектах промышленного и коммерческого назначения: станках, насосах, системах вентиляции, конвейерах, тепловых аппаратах. Часто применяется как разъединитель перед оборудованием, требующим периодического обслуживания или аварийного отключения.

Технические характеристики

• Номинальный ток: 125 А - способен длительно проводить ток этой величины без перегрева;
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях с линейным напряжением до 400 В;
• Количество полюсов: 2 - размыкает два фазных провода одновременно; для трёхфазных систем потребуется три таких устройства;
• Тип напряжения: переменный ток (AC) - не постоянному току;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды - устанавливается только внутри закрытых щитов;
• Модульная ширина: 2 модуля (36 мм) - совместим со стандартными DIN-рейками и корпусами шириной 18 мм на модуль;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и регулярного осмотра;
• Конструкция: двойной разрыв контактов - каждый полюс имеет две точки размыкания, что повышает надёжность отключения и снижает риск возникновения дуги;
• Количество НЗ/переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации или управления;
• Цвет колпачка: прочее - индикация положения включено/выключено осуществляется через механический рычаг, цвет не является сигналом состояния.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-2-125 монтируется на DIN-рейку типа TS35. Установка занимает всего один шаг: защёлкиваются фиксаторы на рейке. Подключение проводов - зажимы с винтовым креплением, допускают сечение жил до 50 мм2 медных проводов. Для правильного подсоединения используйте наконечники типа ШЛ или ШТИФТ, особенно при работе с многожильными проводами.

Убедитесь, что свободное место в щите соответствует ширине 2 модуля (36 мм). Обязательно отключите питание перед работой - даже при выключенном состоянии контактная система остаётся под напряжением со стороны питания!

Безопасность и стандарты

Выключатель нагрузки AR-SWN-2-125 соответствует требованиям ГОСТ IEC 60947-3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Применяется в соответствии с ПУЭ - как средство изоляции и видимого разрыва цепи. Однако он не сертифицирован как устройство защиты и не может использоваться вместо автомата.

Преимущества

• Усиленные контакты - обеспечивают долгую жизнь при частых операциях включения/отключения, в отличие от обычных автоматов;
• Двойной разрыв контактов - гарантированное полное обесточивание линии, важное для безопасности при ремонте;
• Простая и надёжная механика - минимум деталей, мало чего может сломаться;
• Работает в условиях высоких токов - идеален для мощных двигателей и нагревательных элементов;
• Совместим с комплектацией Щитовой арматуры IEK - легко интегрируется в существующие решения бренда.

Ограничения применения

• Не предназначена для защиты от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с повышенной запылённостью;
• Только переменный ток - применение в DC-сетях недопустимо;
• Отсутствие вспомогательных контактов - невозможно подключить удалённую сигнализацию положения ("вкл"/"выкл") без внешних решений;
• Не рекомендован для частого автоматизированного управления - только ручное воздействие.

Примеры использования

• Разъединитель перед частотным преобразователем на станке CNC - позволяет полностью отключить питание перед сервисом;
• Центральный выключатель для группы нагревателей в термической камере - удобно отключать всю группу одним движением;
• Автономный рубильник для системы вентиляции в помещении с ограниченным доступом - обеспечивает визуальное подтверждение отключения;
• Обвязка силового оборудования в распределительном щите - создаёт четко очерченную точку отключения согласно требованиям безопасности.

Практические советы

• Выбирая выключатель нагрузки, проверьте соответствие номинала тока вашей нагрузке - лучше иметь запас 10–20%, чтобы избежать перегрева;
• При монтаже затягивайте клеммы усилием 1,5–2,0 Нм - слишком слабый контакт вызывает греться, слишком сильный - повреждает пластиковые части;
• Проверяйте состояние контактов каждые 6–12 месяцев - наличие окисления или следов дуги требует замены;
• Если вам нужен визуальный индикатор состояния, выбирайте модели с опциональными световыми указателями - этот вариант такого не имеет;
• Для трёхфазных систем используйте три единицы AR-SWN-2-125 или найдите аналогичный 3P-вариант в серии ARMAT.
