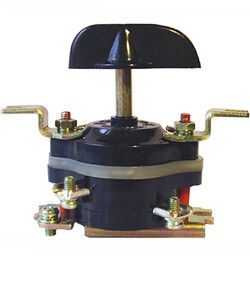

Выключатель пакетный ВП2-16 до 16А крепление на переднюю панель IP00 - ET003148 Электротехник

Выключатель пакетный ПВ2-16А от Электротехник - это ручной коммутационный аппарат с двумя полюсами и нейтральным положением, предназначенный для управления электрическими цепями в промышленном оборудовании. Модель с артикулом et003148 подходит для установки на переднюю панель и используется там, где требуется надёжное и простое управление питанием.

Назначение и область применения

Выключатель пакетный ПВ2-16А применяется в качестве вводного аппарата или переключателя в цепях управления электрооборудования. Он предназначен для редких операций включения и отключения - не более нескольких раз в день. Подходит для:

• ручного управления асинхронными двигателями в сетях переменного тока;
• коммутации цепей управления и распределения энергии;
• в качестве главного выключателя в щитах и пультах управления.

Используется в промышленных системах: станках, конвейерах, насосных станциях, системах автоматизации.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: до 440 В переменного тока (50/60 Гц), до 220 В постоянного тока
• Количество полюсов: 2
• Число позиций переключения: 2 (включено / выключено), есть нейтральное положение
• Тип присоединения: винтовые зажимы
• Рукоятка: поворотная, удобна для ручного управления
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытый шкаф
• Климатическое исполнение: У3 - для эксплуатации в помещении при температуре от -40 до +40 C
• Конструкция: встраиваемое устройство, монтаж через отверстие в панели
• Соответствие стандарту: ГОСТ Р 50030.5.1-2003

Совместимость и монтаж

Выключатель пакетный ПВ2-16А монтируется на переднюю панель через круглое отверстие. Диаметр посадочного места не указан в данных - необходимо сверить с чертежом устройства перед установкой. Кабели подключаются через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Устройство не имеет встроенной защиты от пыли и влаги (IP00), поэтому обязательно устанавливается внутри электрического шкафа или панели с соответствующей степенью защиты.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.5.1-2003, что гарантирует соответствие требованиям безопасности для коммутационных аппаратов. Конструкция предусматривает дугогашение - снижает риск возгорания при отключении нагрузки. Корпус изготовлен из негорючего материала. Однако из-за степени защиты IP00 использование вне защищённого корпуса запрещено - это основное условие безопасной эксплуатации.

Преимущества

• Простая механическая конструкция - мало подвижных деталей, минимизирует отказы
• Высокая износостойкость - рассчитан на длительную работу при редких циклах включения
• Наличие нейтрального положения позволяет фиксировать выключатель в нейтральном состоянии, исключая случайное включение
• Подходит для использования в качестве главного выключателя - можно полностью отключить оборудование
• Работает в широком диапазоне температур - от -40 C до +40 C

Ограничения применения

• Не допускается установка в открытых условиях - IP00 не защищает от пыли, влаги, контакта с предметами
• Не предназначен для частых включений (более 1–2 раз в час) - возможен быстрый износ контактов
• Не поддерживает автоматические функции - только ручное управление
• Не совместим с цепями выше 440 В переменного или 220 В постоянного тока
• Отсутствуют встроенные предохранители или защита от перегрузки - требуется внешняя защита

Примеры использования

• Главный выключатель на панели управления станка ЧПУ
• Переключатель питания для конвейерной ленты в пищевой промышленности
• Ручной отключающий элемент в щите управления насосной группой
• Коммутирующее устройство в системах освещения крупных производственных площадей

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать габаритам корпуса ПВ2-16А
• Обязательно используйте защитный кожух или шкаф с классом защиты IP54 и выше
• При подключении соблюдайте полярность только для цепей постоянного тока
• Не затягивайте винты слишком сильно - это может повредить контактные планки
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании - окисление снижает надёжность
• Если нужна защита от пыли и брызг - выбирайте модели с исполнением IP30/IP56, но они имеют другую конструкцию и не заменяют этот вариант
