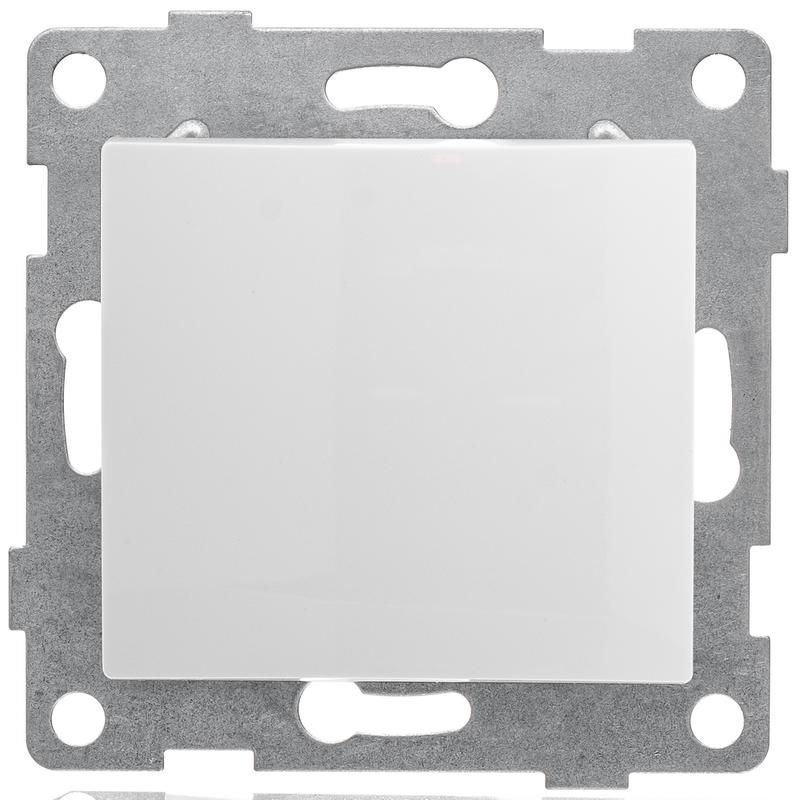

Выключатель перекрестный одноклавишный Bravo, механизм, 10А, 250В, белый - С10В7-001 GUSI

Выключатель перекрестный одноклавишный GUSI с артикулом с10в7-001 - это механизм для управления освещением из трех и более мест, совместимый с проходными выключателями. Подходит для скрытой проводки в жилых и общественных зданиях.

Назначение и область применения

Выключатель перекрестный одноклавишный GUSI с10в7-001 используется в сложных схемах управления светом, где требуется включение/выключение одного источника из трех и более точек. Применяется вместе с двумя или более проходными выключателями. Например: длинный коридор с входом с обоих концов и промежуточным управлением; лестница с управлением на каждом этаже; большая комната с несколькими выходами.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных групп освещения;
• Номинальное напряжение: 220 В - рассчитан на бытовые сети переменного тока;
• Количество полюсов: 1 - коммутирует один фазный провод;
• Количество клавиш: 1 - однофункциональное управление;
• Степень защиты IP20 - защищен от контакта с пальцами, но не от воды и пыли, подходит только для внутренней установки;
• Цвет: белый - соответствует стандартному оформлению интерьеров;
• Тип корпуса: стеклонаполненный негорючий пластик - устойчив к нагреву и механическим повреждениям;
• Клавиша: поликарбонат - прочный, долговечный материал с хорошей эргономикой;
• Крепление: защелка + возможность фиксации на резьбу - гибкий способ установки в монтажную коробку;
• Материал крепёжного фланца и распорных лапок: оцинкованная сталь - антикоррозийная, надежная фиксация.

Совместимость и монтаж

Выключатель перекрестный GUSI с10в7-001 устанавливается исключительно в монтажные коробки при скрытой проводке. Совместим с медными и алюминиевыми проводами 8 серии (диаметром до 2,5 мм2). Для подключения используются клеммы внутри механизма - провода заводятся сверху или снизу в зависимости от маршрута кабеля. Возможна фиксация двумя способами:

• На распорные лапки - удобно при плотном расположении коробок;
• На резьбовые болты - рекомендуется при нестандартных или старых коробках с резьбой.

Не предназначена для открытой проводки или установки во влажных помещениях.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Негорючий корпус и материалы клавиши обеспечивают повышенную пожарную безопасность. Степень защиты IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не предохраняет от попадания влаги - запрещено использование в ванных, кухнях, подвалах и других сырых зонах.

Преимущества

• Универсальная система крепления - можно выбрать наиболее подходящий вариант при монтаже;
• Прочные материалы - корпус не деформируется при температурных колебаниях, клавиша не ломается после многократных нажатий;
• Чёткая фиксация в коробке - не люфтит, не шатается после установки;
• Совместимость со стандартными проходными выключателями - легко интегрируется в существующие схемы управления светом.

Ограничения применения

• Не применяется самостоятельно - требует пары проходных выключателей для работы в схеме управления из нескольких точек;
• Запрещён к использованию во влажных помещениях из-за IP20;
• Не подходит для мощных нагрузок выше 10 А - нельзя использовать для розеток, теплых полов, мощных светильников;
• Подходит только для медных или алюминиевых проводов 8 серии - не работает с другими типами кабелей без адаптеров.

Примеры использования

• Лестница в двухэтажном доме: выключатель у входа, второй - на первом этаже, третий - на втором. Перекрестный выключатель установлен между двумя проходными;
• Длинный коридор в офисе: три точки управления - у входа, в середине и у выхода;
• Гостиничный номер с двумя входами и кроватью посередине - управление светом с любого места.

Практические советы

• Перед монтажом проверьте соответствие типа провода - используйте только медные или алюминиевые жилы 8 серии, иначе возможен перегрев;
• При установке через распорные лапки убедитесь, что монтажная коробка имеет достаточную глубину - иначе механизм будет выпирать;
• Не затягивайте клеммы слишком сильно - это может повредить алюминиевые провода и вызвать окисление;
• Обязательно отключите питание перед работой - даже при отключенном выключателе фаза может быть подана на контакт;
• При замене старого выключателя сравните размеры посадочных мест - GUSI с10в7-001 имеет стандартные габариты, но лучше проверить совместимость с вашей коробкой.
