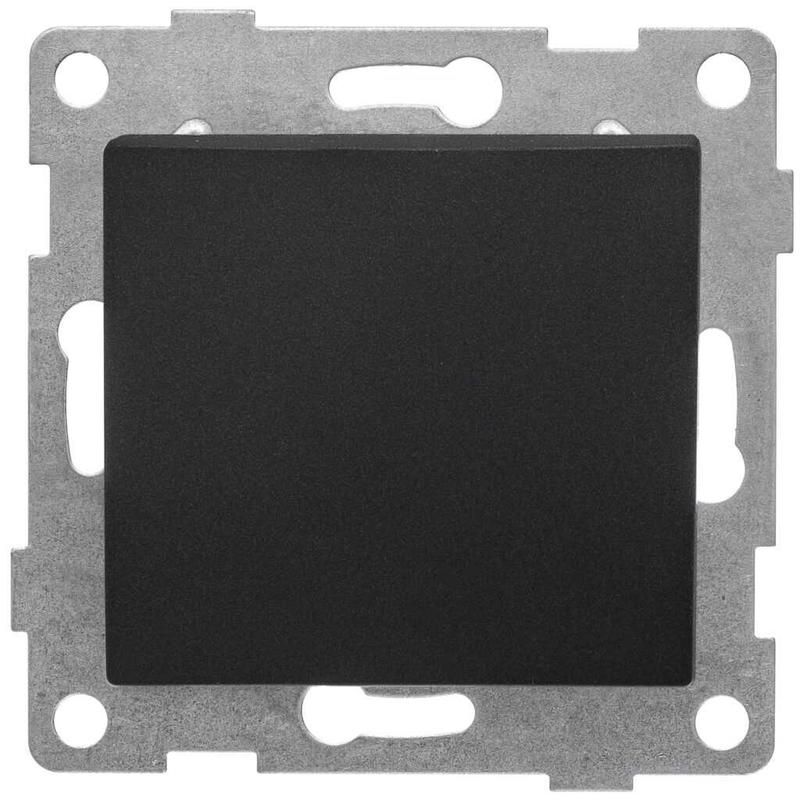

Выключатель перекрестный одноклавишный Bravo, механизм, 10А, 250В, графит - С10В7-010 GUSI

Выключатель перекрестный одноклавишный 10А 250В механизм графит ГСИ - это компактный коммутирующий элемент для управления освещением из трех и более точек. Подходит для скрытой проводки, совместим с медными и алюминиевыми проводами, надежно фиксируется в монтажной коробке. Артикул с10в7-010, бренд GUSI Electric.

Назначение и область применения

Выключатель перекрестный одноклавишный 10А 250В механизм графит ГСИ используется в схемах управления светом, где требуется включение/выключение одного источника из трех и более мест. Применяется совместно с двумя проходными выключателями - например, в длинных коридорах, многоэтажных домах, на лестницах или в больших залах. Не подходит для самостоятельного использования: всегда требует пары проходных устройств.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на бытовые сети переменного тока
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В)
• Количество полюсов: 1 - управляет одной цепью
• Количество клавиш: 1 - однокнопочное управление
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли; применяется только внутри помещений
• Цвет корпуса: графит - матовый темный оттенок, сочетается с современными рамками
• Способ монтажа: скрытый - устанавливается в стенную коробку, не выступает над поверхностью
• Тип крепления: защелка + резьбовые элементы - гибкая фиксация в коробках различного типа
• Материал корпуса: стеклонаполненный негорючий пластик - высокая термостойкость и механическая прочность
• Материал клавиши: поликарбонат - износостойкий, не желтеет со временем
• Поддерживаемые провода: медь и алюминиевые сплавы 8 серии - соответствуют требованиям ГОСТ

Совместимость и монтаж

Выключатель перекрестный одноклавишный 10А 250В механизм графит ГСИ устанавливается в стандартные монтажные коробки глубиной не менее 40 мм. Крепится двумя способами: через распорные лапки (для бетонных и кирпичных стен) или болты (для металлических коробок). Фланец и лапки выполнены из оцинкованной стали - устойчивы к коррозии. Для правильной работы обязательно используйте его в связке с двумя проходными выключателями. Не совместим с автоматическими системами, диммерами или умным домом - только классическая схема коммутации.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки. Негорючий материал корпуса снижает риск возгорания при перегрузке. IP20 обеспечивает защиту от случайного контакта с токоведущими частями, но не защищает от влаги - запрещено использование в ванных, банях, на улице или сырых помещениях. Соответствует нормам для бытовых электросетей РФ и стран СНГ.

Преимущества

• Универсальный тип крепления - подходит к большинству существующих монтажных коробок
• Надежный контакт - медные токоведущие части обеспечивают минимальное нагревание при 10 А
• Эргономичная клавиша - легко нажимается даже в темноте, не заедает
• Темный цвет графит - маскирует следы пыли и потертостей, хорошо смотрится в интерьере
• Срок службы выше среднего благодаря стеклонаполненному корпусу и качественной сборке

Ограничения применения

• Не работает самостоятельно - обязателен комплекс с двумя проходными выключателями
• Запрещена установка во влажных помещениях (ванна, кухня, бассейн) из-за IP20
• Не поддерживает регулировку яркости - нельзя использовать с LED-диммерами
• Не рекомендован для мощных нагрузок свыше 2,2 кВт - возможен перегрев и выход из строя
• Не совместим с системами автоматизации (Zigbee, Wi-Fi, KNX)

Примеры использования

• Лестница в двухэтажном доме: выключатель у входа, второй - на первом этаже, третий - на втором
• Длинный коридор в офисе: три точки управления - у входа, в середине и у выхода
• Спальная комната: один выключатель у двери, два других - у кровати слева и справа
• Производственные помещения: управление освещением вдоль конвейера из нескольких рабочих зон

Практические советы

• Перед монтажом проверьте соответствие сечения провода: для алюминия - минимум 2,5 мм2, для меди - 1,5 мм2
• При использовании алюминиевых проводов - обязательна обработка антиоксидантной пастой перед подключением
• Не затягивайте клеммы слишком сильно - это повредит медные контакты и вызовет перегрев
• Если коробка старая и имеет малую глубину - выбирайте вариант с резьбовым креплением вместо распорных лапок
• При замене старого выключателя - отключите питание, проверьте отсутствие напряжения тестером
• Артикул с10в7-010 от GUSI Electric - совместим с большинством рамок стандарта 86x86 мм
