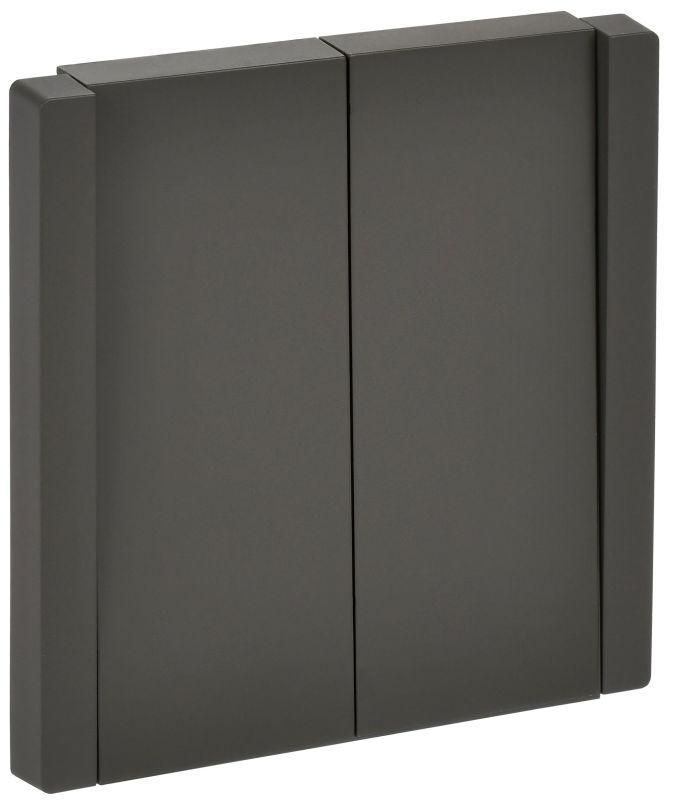

Выключатель перекрестный 2-кл. СП FORTE&PIANO 10А FP309 сер. IEK FP-V23-0-10-1-K03

Выключатель перекрестный 2-клавишный 10А серый от IEK (ИЭК), артикул fp-v23-0-10-1-k03, предназначен для управления освещением из трёх и более мест - например, в длинных коридорах, на лестницах или в больших комнатах. Этот элемент из серии FORTE&PIANO сочетает надёжную механику и компактный форм-фактор.

Назначение и область применения

Перекрёстный выключатель используется в схемах управления светом с трёх и более точек. Он работает в паре с двумя проходными выключателями - один на входе, второй на выходе, а этот - между ними. Подходит для жилых домов, офисов, общественных зданий, где важно управлять освещением с нескольких мест: например, включить свет у входа в коридор, выключить у его середины и снова включить у выхода.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или энергосберегающие светильники)
• Напряжение: до 250 В переменного тока - совместим с бытовой сетью 220 В
• Количество клавиш: 2 - каждая управляет своей цепью, что даёт возможность контролировать два отдельных участка освещения
• Цвет корпуса: серый - соответствует стандартной цветовой гамме серии FORTE&PIANO, легко сочетается с другими элементами системы
• Монтаж: встраиваемый - устанавливается в стандартную круглую или прямоугольную подрозетник

Совместимость и монтаж

Выключатель fp-v23-0-10-1-k03 совместим с любыми проходными выключателями 10 А, в том числе с моделями из серии FORTE&PIANO. Для работы требуется минимум три устройства: два проходных и один перекрёстный. Монтируется в подрозетник глубиной не менее 40 мм. Клеммы рассчитаны на провода сечением 0,5–2,5 мм2. Перед подключением обязательно отключите питание. Обратите внимание: контакты внутри выключателя не имеют полярности - фаза и нуль подключаются согласно схеме, но не зависят от направления провода.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Корпус изготовлен из самозатухающего пластика, обеспечивающего безопасность при перегрузках. Нет открытых токоведущих частей после установки. Работает в температурном диапазоне от –25C до +40C - подходит для большинства внутренних помещений.

Преимущества

• Две независимые клавиши позволяют управлять двумя группами света одновременно - удобно для зонирования освещения
• Механизм с чётким щелчком обеспечивает надёжное замыкание контактов и долгий срок службы
• Стандартная форма и размеры - легко заменяет аналогичные модели других производителей
• Серый цвет корпуса гармонирует с другими изделиями серии FORTE&PIANO, создаёт единый дизайн интерьера

Ограничения применения

• Не применяется как самостоятельный выключатель - требует обязательного наличия двух проходных устройств
• Не предназначен для управления мощными нагрузками выше 2,2 кВт - для двигателей, нагревателей или LED-лент с драйверами >10 А нужна другая аппаратура
• Не имеет защиты от влаги - нельзя использовать во влажных помещениях (ванная, бассейн, улица)
• Не поддерживает автоматизацию - несовместим с умными системами, датчиками движения или Wi-Fi-контроллерами

Примеры использования

• Лестница в двухэтажном доме: включение света у входа, выключение на первом этаже, повторное включение у верхней площадки
• Длинный коридор в офисе: управление светом с трёх дверей
• Гостиная с несколькими зонами: одна клавиша - основное освещение, вторая - декоративная подсветка

Практические советы

• При проектировании схемы учтите, что перекрёстный выключатель всегда находится между двумя проходными - он не может быть крайним
• Проверьте сечение проводов перед подключением: слишком тонкий провод вызывает перегрев, особенно при длительной работе на пределе 10 А
• Если планируете расширить схему до четырёх и более точек - добавьте ещё один перекрёстный выключатель fp-v23-0-10-1-k03 между существующими
• При замене старого выключателя сохраняйте схему подключения - пометьте провода маркерами, чтобы не запутаться в соединении
