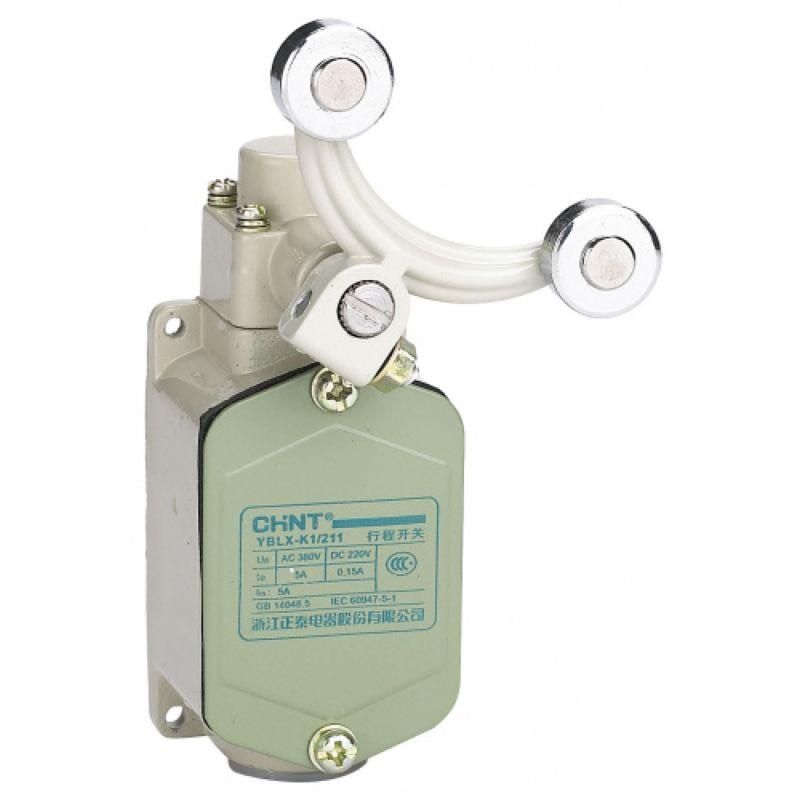

Выключатель путевой YBLX-K1/211 с двумя роликами (R) CHINT 441041

Выключатель путевой YBLX-K1/211 с двумя роликами CHINT - это механический коммутатор, предназначенный для точной фиксации положений движущихся узлов в автоматизированных системах. Артикул 441041 обеспечивает надёжную работу в условиях частых срабатываний на промышленном оборудовании.

Назначение и область применения

Выключатель путевой YBLX-K1/211 с двумя роликами CHINT применяется для управления электрическими цепями при достижении механизмом заданного положения. Он реагирует на физическое воздействие - например, когда деталь или рычаг задевает один из роликов. Это позволяет автоматически выключить двигатель, изменить направление движения или снизить скорость. Подходит для станков, конвейеров, лифтов, кранов и других устройств с линейным или поворотным перемещением.

Технические характеристики

• Рабочее напряжение переменного тока: до 380 В, частота 50/60 Гц
• Рабочее напряжение постоянного тока: до 220 В
• Максимальный коммутируемый ток переменного тока: 5 А
• Максимальный коммутируемый ток постоянного тока: 0,15 А
• Количество контактов: два (нормально замкнутый и нормально разомкнутый)
• Тип привода: двухроликовый - обеспечивает мягкое и плавное срабатывание

Совместимость и монтаж

YBLX-K1/211 с двумя роликами CHINT монтируется на корпус оборудования или на раму так, чтобы ролики находились на пути движения контролируемой части. Для установки используются два крепёжных отверстия на корпусе. Учитывайте посадочные габариты - выключатель требует свободного доступа к месту срабатывания. Кабель подводится через резьбовой вход M20x1,5. Направление движения объекта должно совпадать с осью роликов - иначе возможна преждевременная износостойкость или отказ.

Безопасность и стандарты

Выключатель путевой YBLX-K1/211 с двумя роликами CHINT соответствует требованиям международных стандартов на устройства управления и защиты. Конструкция выполнена из прочного пластика и металлических компонентов, обеспечивающих долговечность в условиях вибраций и перегрузок. Однако он не предназначен для работы во взрывоопасных средах или при наличии агрессивных химических веществ.

Преимущества

• Два ролика позволяют срабатывать при любом направлении движения - слева или справа
• Мягкое срабатывание снижает ударные нагрузки на контактную группу
• Устойчив к пыли и механическим воздействиям благодаря герметичному корпусу
• Простая замена контактов при необходимости ремонта

Ограничения применения

• Не использовать при токе выше 5 А переменного или 0,15 А постоянного - риск сваривания контактов
• Избегать установки в зонах с высокой температурой (выше +55 C) или влажностью выше 90%
• Не применять в качестве основного средства защиты от перегрузки - только для позиционирования
• Запрещено использование в средах со взрывоопасными газами, парами или пылью

Примеры использования

• На конвейере: остановка ленты при достижении крайнего положения
• На металлорежущем станке: переключение режима обработки после завершения прохода
• В подъёмнике: отключение двигателя при достижении верхней или нижней точки
• На шлюзе: управление открыванием/закрыванием клапана по сигналу от движущегося рычага

Практические советы

• Перед установкой проверьте, что расстояние от ролика до препятствия точно соответствует нужному положению - даже 1–2 мм ошибки могут вызвать сбой
• При длительной работе в условиях вибрации используйте контргайки на крепёжных болтах
• Не затягивайте кабельный ввод слишком сильно - это может повредить внутреннюю изоляцию
• Регулярно осматривайте ролики на предмет износа - при появлении заусенец или трещин замените выключатель путевой YBLX-K1/211 с двумя роликами CHINT
• Для удобства обслуживания рекомендуется оставлять запасной экземпляр - особенно в критически важных участках линии
