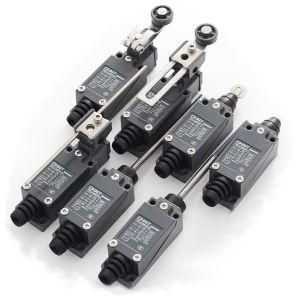

Выключатель путевой YBLX-ME/8101 универс. типа III CHINT 443010

Выключатель путевой универсального типа III от CHINT (артикул 443010) — это надёжный концевой выключатель с гибким стержнем, предназначенный для точной фиксации положения механизмов в автоматизированных системах. Он работает в условиях промышленной среды, обеспечивая безопасное управление движением оборудования.

Назначение и область применения

Выключатель путевой универсального типа III применяется для автоматического прекращения, переключения или регулировки движения механизмов при достижении заданной точки. Его используют для ограничения хода, смены направления или контроля работы станков, конвейеров, лифтов, кранов и других устройств с линейным или поступательным перемещением. Подходит для систем безопасности благодаря наличию функции аварийной остановки.

Технические характеристики

• Тип:** Концевой выключатель с гибким стержнем
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Подключение: Клеммное — удобно для быстрого монтажа проводов
• Степень защиты: IP52 — защищён от пыли и капель воды, падающих вертикально
• Номинальный ток:
  • AC-15: до 0,8 А при 24–230 В
  • DC-13: до 0,16 А при 24–230 В
• Габариты: 156×28×28,5 мм
• Материал корпуса: Пластик с порошковым покрытием — устойчив к механическим воздействиям и коррозии
• Рабочая температура: от –5 °C до +40 °C

Совместимость и монтаж

Выключатель путевой универсального типа III совместим с большинством стандартных креплений на промышленном оборудовании. Монтаж осуществляется через отверстия в корпусе — рекомендуется использовать крепёж, соответствующий размерам устройства. Клеммы рассчитаны на провода сечением до 1,5 мм². Убедитесь, что гибкий стержень свободно перемещается без заклинивания. Для долговечности избегайте боковых нагрузок на стержень — он предназначен только для осевого давления.

Безопасность и стандарты

Устройство соответствует требованиям к применению в системах безопасности. Наличие двух типов контактов позволяет реализовать схемы с двойной проверкой состояния. Применяется в соответствии с международными стандартами для коммутационных аппаратов малой мощности. Сертифицирован для работы в промышленных сетях до 380 В переменного тока и 220 В постоянного тока.

Преимущества

• Два контакта (НО+НЗ) позволяют одновременно контролировать два состояния — например, “достигнуто” и “не достигнуто”
• Гибкий стержень снижает риск повреждения при неидеальном попадании — компенсирует небольшие перекосы
• Порошковое покрытие увеличивает срок службы в запылённых помещениях
• Компактная форма легко помещается в ограниченные пространства
• Не требует внешнего питания — полностью пассивное устройство

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах — отсутствует взрывозащита
• IP52 недостаточно для влажных или мойки — не допускается прямой контакт с водой или струями
• Работает только в пределах температур –5…+40 °C — не подходит для холодильных камер или жарких цехов
• Максимальный ток по постоянному току — всего 0,16 А; не используйте для управления мощными нагрузками
• Гибкий стержень не выдерживает ударные нагрузки — не применяйте там, где возможны резкие столкновения

Примеры использования

• Ограничение хода стола станка ЧПУ при достижении крайних положений
• Автоматическое отключение конвейера при заполнении контейнера
• Фиксация положения двери шлюза в системе безопасности
• Переключение режима движения крана при выходе на границу зоны действия
• Контроль положения затвора в клапанной системе

Практические советы

• При установке убедитесь, что стержень активируется точно в нужной точке — используйте пробную наладку перед окончательным креплением
• Избегайте перегрузки контактов — даже при 0,8 А лучше использовать его для управления реле, а не напрямую для двигателей
• Проверьте соответствие длины стержня (156 мм) и доступного хода механизма — слишком длинный стержень может мешать
• Для частых циклов работы периодически осматривайте стержень на предмет изгиба или износа
• При использовании в системах безопасности обязательно подключите оба контакта (НО и НЗ) для дублирования сигнала
