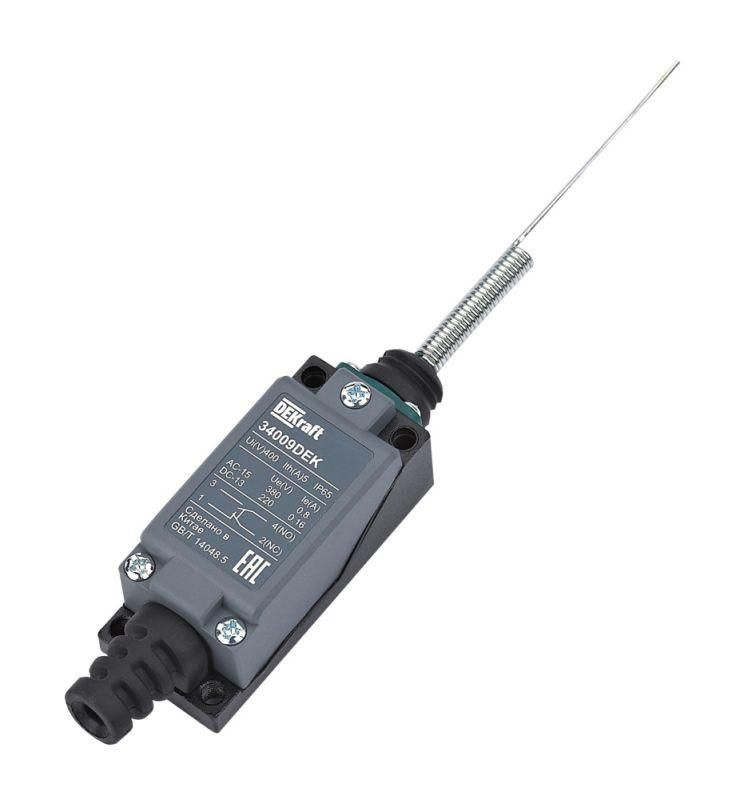

Выключатель концевой 1НО1НЗ "Кошачий ус" метал. DEKraft 34009DEK APC

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый "Кошачий ус" от DEKraft (арт. 34009dek) - это надёжный коммутационный элемент с двухконтактной системой для фиксации положений механизмов в автоматизированных системах. Он сочетает прочность корпуса, высокую степень защиты и долговечность, подходящую для промышленного оборудования.

Назначение и область применения

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый "Кошачий ус" используется для определения крайних положений движущихся частей машин и механизмов. Его применяют там, где требуется точная фиксация позиций: на конвейерах, станках, шлюзах, лифтах, автоматических дверях и других устройствах с механическим перемещением. Благодаря функции безопасности, он обеспечивает аварийную остановку при достижении предельного положения.

Технические характеристики

• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при воздействии, без задержки
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) = 2 переключающих контакта
• Номинальный ток: 0,8 А при переменном напряжении 230 В (AC-15)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Рабочая температура: от -30 C до +70 C - работает в холодных и жарких помещениях
• Тип подключения: кабельный ввод с резьбой PG - позволяет подключить гибкий кабель без дополнительных соединителей
• Материал корпуса: термопластичный пластик с двойной изоляцией - снижает риск поражения током
• Электрическая износостойкость: ≥1 млн циклов при нагрузке DC-13
• Соответствие стандартам: DIN EN 50047, ГОСТ IEC 60947-5-1, ГОСТ IEC 60204-1
• Ударопрочность: IK04 - выдерживает удары энергией до 0,5 Дж

Совместимость и монтаж

Выключатель концевой металлический 1 нормально открытый 1 нормально закрытый "Кошачий ус" крепится на поверхность оборудования с помощью монтажных винтов с метрической или самонарезной резьбой. Подходящий диаметр отверстия - стандартный для изделий по DIN EN 50047-2020. Кабельный ввод PG позволяет использовать провода с внешним диаметром 4–7 мм. Модульная конструкция упрощает замену внутренней группы контактов без демонтажа всего устройства.

Безопасность и стандарты

Изделие соответствует требованиям международных и российских стандартов: DIN EN 50047, ГОСТ IEC 60947-5-1 (для концевых выключателей) и ГОСТ IEC 60204-1 (безопасность машин). Степень защиты IP65 и IK04 гарантирует работу в запылённых, влажных и ударных средах. Двойная изоляция исключает доступ тока к корпусу даже при повреждении одной из изолирующих прослоек.

Преимущества

• Два независимых контакта (НО+НЗ) позволяют одновременно управлять цепями управления и сигнализации
• Мгновенное переключение обеспечивает быстрый отклик без люфта
• Компактная форма занимает мало места на оборудовании
• Высокая износостойкость - срок службы более миллиона циклов
• Герметичный корпус защищает от пыли, брызг и агрессивных сред
• Легко обслуживается благодаря модульной сборке

Ограничения применения

• Не предназначен для работы при постоянных нагрузках выше 0,8 А переменного тока (AC-15)
• Не рассчитан на взрывоопасные среды - отсутствует сертификат Ex
• Пластиковый корпус не выдерживает механических ударов мощностью свыше 0,5 Дж (IK04)
• Не рекомендован для установки в местах с постоянным погружением в жидкости - IP65 не предусматривает длительного погружения

Примеры использования

• На конвейере - фиксирует окончание движения платформы перед зоной разгрузки
• На станке ЧПУ - сигнал о достижении нулевой точки оси
• В дверях элеватора - отключение питания при полном открытии/закрытии
• На автоматической линии - контроль наличия детали в позиции

Практические советы

• Выбирайте место установки так, чтобы рычаг "кошачий ус" свободно нажимался без перекоса - иначе снизится срок службы механизма
• При использовании в условиях вибрации используйте антивибрационные прокладки под крепление
• Подключайте кабель через гермоввод PG плотно - не допускайте попадания влаги в корпус
• Перед первым запуском проверьте работоспособность обоих контактов тестером - особенно важно при применении в системах безопасности
• Запасной комплект контактов можно заменить без снятия выключателя с оборудования - экономит время на техобслуживание
