Выключатель путевой YBLX-ME/8104 c поворотным роликом | 443011 CHINT

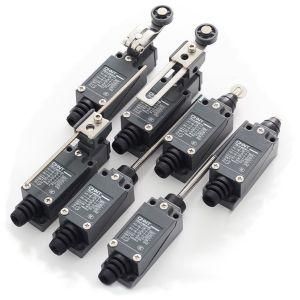

Выключатель путевой YBLX-ME/8104 с поворотным роликом от CHINT - это надёжный концевой выключатель с роликовым рычагом, предназначенный для точной фиксации положений механизмов в автоматизированных системах. Артикул 443011 обеспечивает управление движением на станках, конвейерах и других устройствах с жесткими требованиями к позиционированию.

Назначение и область применения

Выключатель путевой YBLX-ME/8104 с поворотным роликом применяется для автоматического отключения, переключения или контроля работы механизмов при достижении заданного предела перемещения. Он реагирует на физическое воздействие - когда объект касается ролика, выключатель меняет состояние контактов. Подходит для использования в системах безопасности, где требуется надёжная фиксация крайних положений: на ленточных конвейерах, лифтах, станках с ЧПУ, шлюзах, транспортерах и другом оборудовании с поступательным или вращательным движением.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Тип управления: роликовый рычаг с поворотным механизмом - позволяет срабатывать при малых усилиях и углах подхода
• Подключение: кабельный ввод с резьбой PG - совместим с кабелями стандартного диаметра, не требует дополнительных муфт
• Номинальный ток:
  • Переменный ток AC-15: до 0,8 А при 24–230 В
  • Постоянный ток DC-13: до 0,16 А при 24–230 В
• Диаметр корпуса: 18 мм
• Габариты: 56×28,5×45 мм - компактный размер для установки в ограниченном пространстве
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и капель воды, падающих под углом до 15°
• Материал корпуса: металл - прочный, устойчив к механическим нагрузкам и вибрациям
• Рабочая температура: от –5 C до +40 C - не предназначен для экстремальных условий

Совместимость и монтаж

Выключатель путевой YBLX-ME/8104 с поворотным роликом легко интегрируется в существующие системы благодаря кабельному вводу PG. Для монтажа используйте стандартные крепёжные отверстия в корпусе - они расположены так, чтобы избежать перекоса при затяжке. Учитывайте посадочные размеры: диаметр 18 мм и высота 45 мм должны соответствовать месту установки. Кабельный ввод позволяет подключить провода напрямую без распределительной коробки, что снижает время сборки. Роликовый рычаг можно повернуть на угол до +-90° - это даёт гибкость в настройке точки срабатывания.

Безопасность и стандарты

Выключатель путевой YBLX-ME/8104 с поворотным роликом сертифицирован для применения в системах безопасности. Соответствует требованиям к устройствам аварийной остановки и позиционирования согласно международным стандартам для промышленного оборудования. Металлический корпус обеспечивает устойчивость к внешним воздействиям, а степень защиты IP52 гарантирует работу в условиях повышенной запылённости и возможного попадания брызг.

Преимущества

• Два типа контактов (НО+НЗ) позволяют использовать один прибор для двух функций - например, остановка и сигнализация
• Поворотный ролик снижает силу воздействия, необходимую для срабатывания - идеален для чувствительных механизмов
• Металлический корпус устойчив к деформации даже при частых ударах
• Кабельный ввод исключает необходимость в дополнительных соединителях - минимизация точек отказа
• Совместим с широким диапазоном напряжений - подходит как для слаботочных, так и для основных цепей управления

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C или выше +40 C - риск потери герметичности и сбоев в работе
• Защита IP52 не обеспечивает герметичность - нельзя применять в условиях постоянного контакта с водой, паром или агрессивными жидкостями
• Номинальный ток по постоянному току ограничен 0,16 А - не подходит для коммутации мощных нагрузок (например, двигателей напрямую)
• Не рекомендован для установки в зонах с сильной вибрацией без дополнительной демпфирующей прокладки

Примеры использования

• На конвейере: фиксирует крайнее положение платформы перед остановкой
• На станке с ЧПУ: определяет начало и конец хода инструмента
• В лифте: контролирует положение кабины на верхнем и нижнем этажах
• В системе безопасности: отключает питание при открывании ограждения
• На транспортёрной линии: регистрирует прохождение детали для счётчика

Практические советы

• При установке проверьте, чтобы ролик свободно вращался - грязь или деформация могут вызвать ложное срабатывание
• Используйте кабели сечением, соответствующим токовой нагрузке (до 0,8 А - достаточно 0,75 мм2)
• Для длительной службы избегайте прямого удара по корпусу - лучше направляйте контакт через рычаг
• При использовании в системах безопасности обязательно проведите тестирование после монтажа - проверьте надёжность срабатывания при минимальном усилии
• Артикул 443011 - это часть серии YBLX-ME; аналоги из другой серии (например, YBLX-P1) могут отличаться по габаритам и типу контактов - не заменяйте без проверки спецификаций
