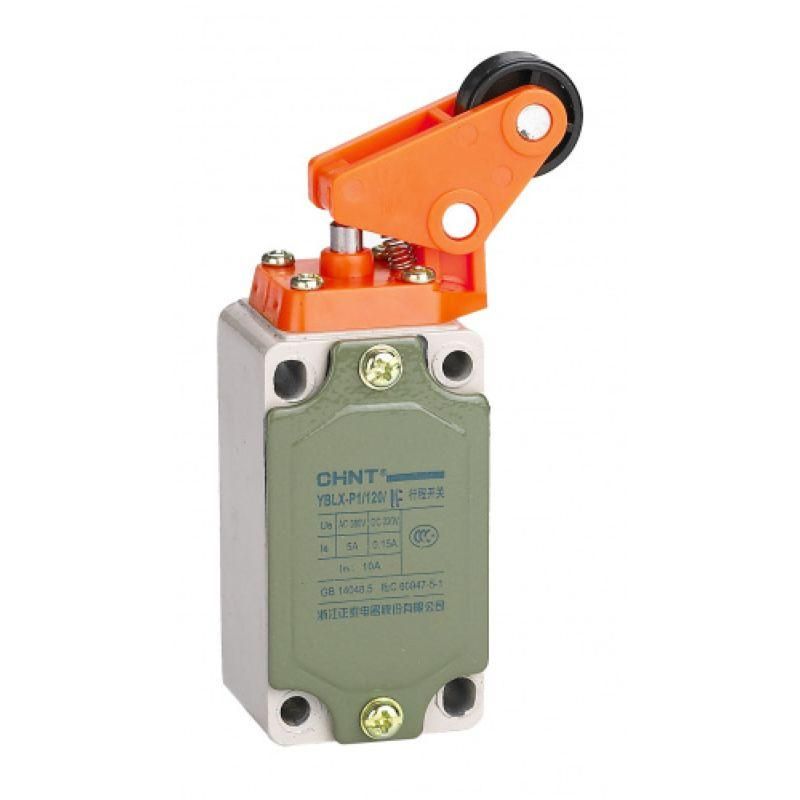

Выключатель путевой YBLX-P1/120/1F с одинарным роликом, угловой рычаг (R) | 437094 CHINT

Выключатель путевой CHINT YBLX-P1/120/1F с одинарным роликом и угловым рычагом — это надёжный концевой выключатель для точной фиксации положения механизмов в системах автоматизации и безопасности. Устройство применяется там, где требуется механическое срабатывание при достижении предельного положения.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1F предназначен для автоматического отключения или переключения электрической цепи при достижении объектом заданного положения. Он работает за счёт механического воздействия на роликовый рычаг — например, когда движущаяся деталь станка или конвейера касается рычага. Применяется в системах безопасности, для ограничения хода механизмов, смены направления движения, контроля позиционирования и аварийной остановки.

Технические характеристики

• Тип устройства: Концевой выключатель с роликовым рычагом
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В)
• Подключение: Клеммы для проводов — удобны для быстрого монтажа и обслуживания
• Степень защиты: IP52 — защита от пыли и капель воды, падающих вертикально
• Материал корпуса: Металлический корпус с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Рабочая температура: от –5 °C до +40 °C — подходит для помещений с умеренным климатом
• Габариты: 125×42×42 мм — компактная форма для установки в ограниченном пространстве

Совместимость и монтаж

Устройство совместимо с большинством стандартных креплений для путевых выключателей. Для монтажа используйте болты или кронштейны, соответствующие габаритам корпуса. Подключение осуществляется через клеммы — рекомендуется использовать провода сечением 0,5–2,5 мм². Убедитесь, что рычаг свободно перемещается без заклинивания. Направление действия рычага — угловое (R), поэтому он активируется при боковом контакте с движущимся элементом. Посадочный диаметр не указан — проверьте соответствие с вашим крепёжным узлом перед установкой.

Безопасность и стандарты

Выключатель путевой YBLX-P1/120/1F соответствует требованиям к устройствам для систем безопасности. Работает в рамках допустимых значений тока и напряжения: до 380 В переменного тока и 220 В постоянного тока. Серия YBLX-P1 прошла испытания на долговечность и надёжность срабатывания в условиях промышленной нагрузки.

Преимущества

• Два типа контактов (1НЗ+1НО) позволяют реализовать сложную логику управления одним устройством
• Металлический корпус с порошковым покрытием обеспечивает длительный срок службы даже в запылённых помещениях
• Угловой рычаг с роликом снижает трение и износ при частом контакте с движущимися поверхностями
• Клеммное подключение исключает необходимость пайки — ускоряет сборку и ремонт

Ограничения применения

• Не предназначен для работы во внешних условиях — степень защиты IP52 не защищает от прямого попадания воды или сильного потока жидкостей
• Недопустимо применять при токе выше 5 А переменного или 0,15 А постоянного — возможна сварка контактов и выход из строя
• Рабочая температура ограничена — не использовать в холодильных камерах или жарких цехах выше +40 °C
• Не подходит для высоких скоростей ударного воздействия — ролик рассчитан на плавный контакт, а не на резкие столкновения

Примеры использования

• Ограничение хода подъёмника на станке — выключатель срабатывает при достижении крайнего положения
• Переключение направления движения конвейера — рычаг активируется при касании детали
• Автоматическая остановка двери лифта при полном открытии
• Контроль наличия заготовки на позиции в автоматизированной линии

Практические советы

• При установке убедитесь, что угол наклона рычага соответствует траектории движения — иначе срабатывание будет нестабильным
• Избегайте установки рядом с источниками сильной вибрации — это может вызвать ложные срабатывания
• Проверяйте состояние ролика и оси каждые 3–6 месяцев — при наличии износа замените выключатель
• Для систем безопасности используйте выключатель в паре с другими средствами защиты — он не является единственной гарантией остановки
• Обращайте внимание на полярность при подключении к цепям постоянного тока — хотя контакты не чувствительны к полярности, схема управления может требовать соблюдения
