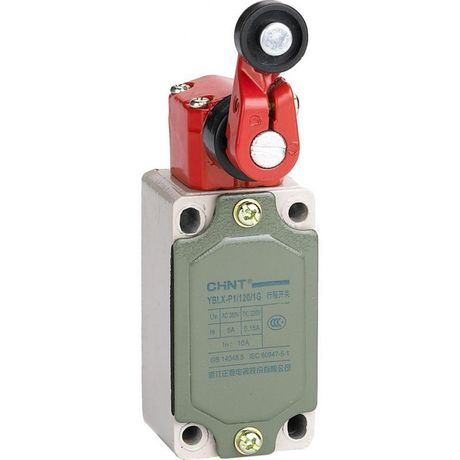

Выключатель путевой YBLX-P1/120/1G с одинарным роликом, регулируемый угол поворота | 437069 CHINT

Выключатель путевой YBLX-P1/120/1G от CHINT - это надёжный механический коммутатор с регулируемым роликовым рычагом, предназначенный для точной фиксации положений движущихся узлов в системах автоматизации и безопасности.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1G применяется для автоматического отключения, переключения или контроля работы механизмов при достижении ими заданного положения. Подходит для использования в системах безопасности, на конвейерах, станках, лифтах, шлюзах и других устройствах с линейным или поворотным движением. Его основная задача - предотвращать выход оборудования за допустимые границы, обеспечивая безопасную и точную работу.

Технические характеристики

• Тип: Концевой выключатель с роликовым рычагом
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В)
• Степень защиты: IP52 - защита от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Диаметр корпуса: 19 мм
• Габариты: 132×42×65 мм
• Материал корпуса: Металл с порошковым покрытием - устойчив к коррозии и механическим воздействиям
• Рабочая температура: от –5 C до +40 C
• Подключение: Кабельный ввод типа PG (для гибкого провода, без разъёмов)
• Угол поворота ролика: Регулируемый - позволяет точно настроить момент срабатывания

Совместимость и монтаж

Выключатель YBLX-P1/120/1G совместим с большинством стандартных креплений для путевых выключателей. Установка осуществляется через базовые отверстия в корпусе. Для правильной работы важно, чтобы ось ролика была параллельна направлению движения объекта. Кабельный ввод PG требует использования подходящего кабеля с внешним диаметром, соответствующим спецификации PG (обычно 5–8 мм). Перед установкой проверьте, что нагрузка в цепи не превышает указанные значения тока - особенно при работе с постоянным током, где допустимый ток ограничен 0,15 А.

Безопасность и стандарты

Выключатель YBLX-P1/120/1G рассчитан на работу в сетях с напряжением до 380 В переменного тока и 220 В постоянного тока. Соответствует требованиям к устройствам для ограничения перемещений в промышленном оборудовании. Отсутствие сертификата IP67 или взрывозащиты делает его непригодным для агрессивных сред - таких как влажные помещения с брызгами, пылевые зоны высокой степени загрязнения или взрывоопасные зоны.

Преимущества

• Регулируемый угол ролика позволяет адаптировать чувствительность и точку срабатывания без замены детали
• Металлический корпус с порошковым покрытием обеспечивает долговечность даже при частых ударах и вибрациях
• Комбинированные контакты (1НЗ+1НО) дают возможность использовать один прибор для двух функций - например, остановка и сигнализация
• Кабельный ввод исключает необходимость в дополнительных соединителях, снижая риск плохого контакта

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, мытых помещений или на улице - степень защиты IP52 недостаточна для брызг и струй воды
• Нельзя применять в цепях постоянного тока выше 0,15 А - возможна сварка контактов и отказ
• Работает только в диапазоне температур от –5 C до +40 C; при более низких температурах материал становится хрупким, при более высоких - возрастает риск перегрева
• Не подходит для быстродействующих механизмов с высокой скоростью удара - ролик может не успеть сработать

Примеры использования

• Ограничение хода стола станка ЧПУ при достижении крайних положений
• Автоматическая остановка конвейера при заполнении контейнера
• Фиксация положения люка или двери в системе безопасности
• Переключение режима работы машины при входе в зону обслуживания

Практические советы

• При монтаже используйте кронштейны с возможностью угловой регулировки - это упрощает настройку момента срабатывания
• Проверяйте силу нажатия на ролик: слишком слабое давление вызывает ложные срабатывания, слишком сильное - износ механизма
• Для длительной службы избегайте попадания металлической стружки, песка или масла на поверхность ролика
• Используйте этот выключатель YBLX-P1/120/1G только в цепях с защитой от перегрузок - он сам не имеет внутренней защиты
• При замене убедитесь, что новый прибор имеет тот же тип контактов и аналогичный кабельный ввод - отличия могут потребовать переделки проводки
