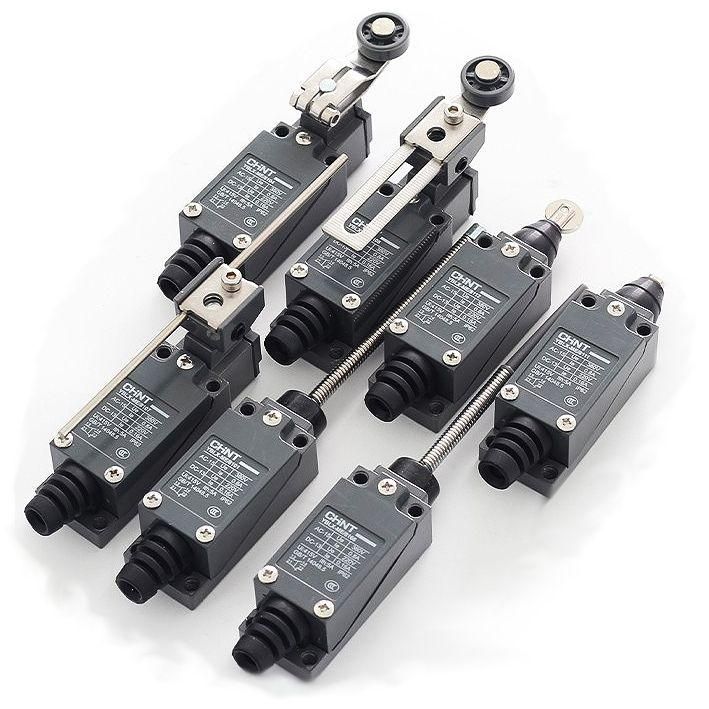

Выключатель путевой YBLX-ME/8111 с плунжером прямого давления (R) | 443023 CHINT

Выключатель путевой CHINT YBLX-ME/8111 с плунжером прямого давления (R) - это механический коммутационный аппарат, предназначенный для фиксации положений механизмов в системах безопасности. Он надёжно срабатывает при прямом контакте с движущимся элементом и используется там, где важна точная и быстрая реакция на перемещение.

Назначение и область применения

Выключатель путевой CHINT YBLX-ME/8111 применяется в системах безопасности для контроля положения оборудования. Его используют для остановки движения узлов при достижении предельного положения - например, при закрытии люка, завершении хода тележки или срабатывании аварийной кнопки. Подходит для установки на станках, элеваторах, конвейерах и других устройствах, где требуется механическая сигнализация конечных позиций.

Технические характеристики

• Тип действия: плунжер прямого давления (R) - активируется при нажатии прямо по оси;
• Количество контактов: 2 - один нормально замкнутый, один нормально разомкнутый (для управления цепями включения/выключения);
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от капель воды, падающих вертикально;
• Рабочий температурный диапазон: от –5 C до +40 C - предназначен для эксплуатации в помещениях с умеренным климатом;
• Механический ресурс: не указан, но типовой для таких устройств - десятки тысяч циклов срабатывания.

Совместимость и монтаж

Выключатель путевой YBLX-ME/8111 монтируется на жёсткую поверхность с помощью двух крепёжных отверстий, расположенных по бокам корпуса. Для правильной работы важно обеспечить прямолинейное воздействие на плунжер - отклонение более чем 5° может снижать надёжность срабатывания. Кабель подводится через резьбовое введение M20x1,5. Учитывайте посадочные габариты: корпус имеет компактную форму, но требует свободного доступа к плунжеру без помех.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для концевых выключателей. Несмотря на отсутствие сертификации ATEX, он допускается к применению во взрывобезопасных зонах только при условии, что сама система выполнена в соответствии с требованиями взрывозащиты. Не используйте в средах с агрессивными газами, маслом или паром - IP52 не обеспечивает защиту от жидкостей, кроме вертикально падающих капель.

Преимущества

• Простая и проверенная конструкция - минимум деталей, высокая отказоустойчивость;
• Плунжер прямого давления обеспечивает минимальный ход и быстрое переключение - идеален для точного позиционирования;
• Интегрированная защита IP52 позволяет использовать в условиях повышенной запылённости, характерной для заводских помещений;
• Совместим с большинством стандартных схем управления - легко интегрируется в существующие системы автоматизации.

Ограничения применения

• Не подходит для открытых площадок, дождливых или влажных зон - IP52 не защищает от брызг и струй воды;
• Запрещено использование при температурах ниже –5 C и выше +40 C - возможны сбои в работе контактов и потеря упругости пружины;
• Не рассчитан на частые ударные нагрузки - при постоянном воздействии сверх нормы срок службы сокращается;
• Не рекомендуется для применения в цепях переменного тока выше 500 В или постоянного тока выше 250 В - указанные контакты рассчитаны на слаботочные сигналы и управление.

Примеры использования

• Остановка лифта при достижении крайнего нижнего положения;
• Фиксация положения двери шкафа ЧПУ-станка перед запуском операции;
• Автоматическое отключение конвейера при смещении изделия за пределы зоны;
• Аварийная остановка механизма при открывании защитного кожуха.

Практические советы

• Перед установкой проверьте, чтобы плунжер мог двигаться свободно - никаких заусенец, грязи или деформаций на пути;
• Подключайте контакты согласно схеме: NO и NC должны быть правильно распределены в зависимости от функции (например, для остановки - чаще используется NC контакт);
• При использовании в вибрационных средах - дополнительно закрепите провода хомутиками, чтобы избежать обрыва;
• Если нужна защита от брызг или пыли выше IP52 - выбирайте модели с IP65/IP67; этот выключатель не заменяет герметичные аналоги.
