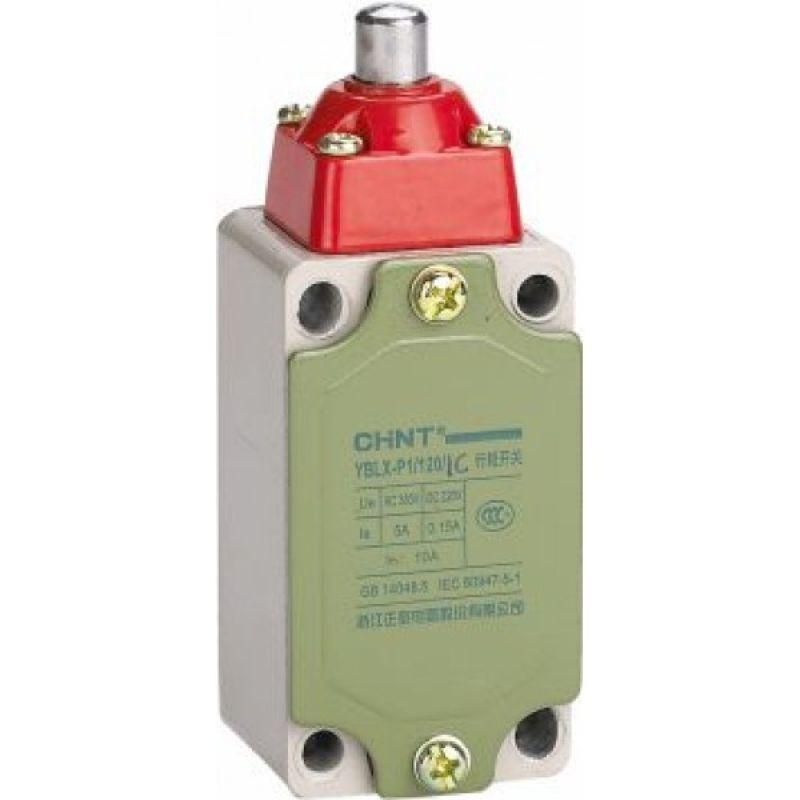

Выключатель путевой YBLX-P1/120/1C прямого действия с буфером (R) | 437085 CHINT

Выключатель путевой YBLX-P1/120/1C прямого действия с буфером (R) от CHINT - это надёжный концевой выключатель с механическим буфером, предназначенный для точной фиксации положений механизмов в автоматизированных системах. Артикул 437085 обеспечивает управление движением на станках, конвейерах и других устройствах с жесткими требованиями к позиционированию.

Назначение и область применения

YBLX-P1/120/1C прямого действия с буфером (R) применяется для автоматического отключения, переключения или регулировки работы оборудования при достижении заданного предельного положения. Он реагирует на физическое воздействие - например, когда деталь или рычаг давят на толкатель. Подходит для задач: ограничения хода подвижных частей, смены направления движения, остановки перед упором, контроля позиции в циклических процессах.

Используется в промышленном оборудовании: металлорежущих станках, конвейерных линиях, лифтах, шлюзах, упаковочных машинах. Особенно эффективен там, где важна точная остановка и защита от перегрузки.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжении 24–230 В; до 0,15 А постоянного тока (DC-13) при 24–230 В
• Тип подключения: клеммный вывод - удобен для быстрого монтажа проводов
• Управляющий элемент: купольный толкатель - обеспечивает равномерное нажатие и снижает риск заедания
• Степень защиты: IP52 - защита от пыли и капель воды, падающих вертикально
• Корпус: металлический - прочный, устойчив к механическим повреждениям
• Рабочая температура: от –5 C до +40 C
• Габариты: 110×42×42 мм
• Поддерживает применение в системах безопасности - соответствует требованиям к аварийным остановкам

Совместимость и монтаж

YBLX-P1/120/1C прямого действия с буфером (R) совместим с большинством стандартных креплений для концевых выключателей. Устанавливается на раму, стенку или опорную платформу с помощью болтов или кронштейнов. Клеммы позволяют подключить провода сечением до 2,5 мм2. Буфер внутри снижает ударные нагрузки на механизм, продлевая срок службы самого выключателя и приводного элемента.

Не требует внешнего питания - работает purely механически. Для правильной установки важно, чтобы толкатель был расположен так, чтобы усилие действовало перпендикулярно его поверхности. Посадочный диаметр не указан - проверьте зазор между толкателем и объектом, который его активирует.

Безопасность и стандарты

Выключатель YBLX-P1/120/1C прямого действия с буфером (R) предназначен для использования в системах безопасности, что подтверждает его соответствие базовым требованиям к аварийному отключению. Применяется в соответствии с нормами для электрооборудования в условиях промышленной автоматизации. Сертифицирован для работы в сетях до 380 В переменного и 220 В постоянного тока.

Преимущества

• Металлический корпус обеспечивает долговечность даже в агрессивной среде
• Купольный толкатель минимизирует риск заклинивания при неровном контакте
• Встроенный буфер снижает износ и увеличивает срок службы
• Клеммное подключение позволяет легко менять провода без пайки
• Чёткая коммутация при малом усилии - надёжно срабатывает даже при слабом нажатии

Ограничения применения

• Не подходит для помещений с высокой запылённостью - IP52 не защищает от проникающей пыли
• Не рассчитан на работу при температуре ниже –5 C или выше +40 C
• Нельзя использовать в средах с агрессивными химическими веществами - материал корпуса не имеет специального покрытия
• Максимальный ток постоянного тока ограничен 0,15 А - не годится для мощных цепей постоянного тока
• Не предназначен для частого срабатывания свыше 120 раз в минуту - возможен перегрев контактов

Примеры использования

• На конвейере: остановка ленты при достижении крайней точки
• На станке: фиксация положения стола перед началом обработки
• В лифте: сигнализация о достигнутом этаже
• В упаковочной машине: контроль наличия продукта в зоне упаковки
• В системе безопасности: принудительная остановка при открывании ограждения

Практические советы

• Перед установкой проверьте, чтобы толкатель свободно двигался без трения - используйте смазку только на оси, не попадая на контактные поверхности
• При использовании в вибрационных средах закрепите выключатель YBLX-P1/120/1C прямого действия с буфером (R) на жёстком основании, чтобы исключить ложные срабатывания
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов - особенно при работе с индуктивными нагрузками
• Если требуется герметичность выше IP52 - выберите модель с повышенной степенью защиты, поскольку этот вариант не подлежит модификации
• Артикул 437085 - единственный номер для заказа оригинала от CHINT. Аналоги могут отличаться по габаритам и характеристикам
