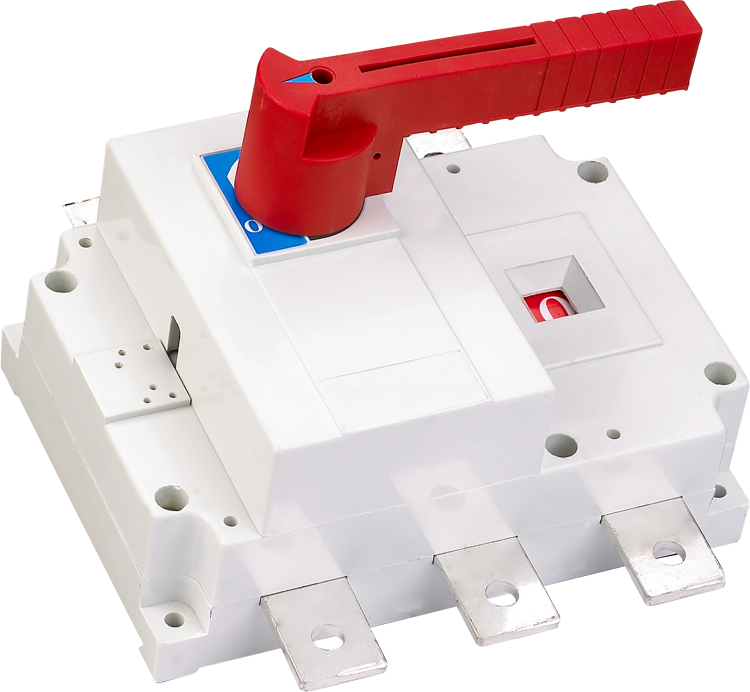

Выключатель-разъединитель ВР-101 3Р 1000A с видимым разрывом задний доступ | 40060DEK DEKraft APC

Выключатель-разъединитель ВР-101 3-полюсный 1000A с видимым разрывом, задний доступ - это коммутирующее устройство для безопасного отключения нагрузки в распределительных щитах. Бренд DEKRAFT и артикул 40060dek позволяют точно идентифицировать модель при закупках и обслуживании. Устройство предназначено для ручного отключения цепей с высокими токами, где важна визуальная проверка разрыва.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрических цепей при плановых работах, ремонте или аварийном отключении. Он сочетает функции выключателя и разъединителя: позволяет отключить нагрузку и обеспечивает видимый разрыв контактов - это требование норм безопасности при работе на оборудовании. Применяется в силовых распределительных щитах промышленных объектов: на входе в цеховые сети, перед частотными преобразователями, крупными двигателями, нагревательными установками. Подходит для смешанных нагрузок (активных и индуктивных) согласно категории применения AC-22B.

Технические характеристики

• Количество полюсов: 3 - управление трёхфазной сетью
• Номинальный ток: 1000 А - способен длительно проводить ток до этой величины
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременные токи КЗ до этого значения без выхода из строя
• Степень защиты: IP00 - нет защиты от пыли и воды, устанавливается только внутри закрытых щитов
• Тип присоединения: винтовые клеммы - подходят для медных и алюминиевых проводников сечением до 120 мм2
• Габариты: 175×312×378 мм - компактный размер для плотной компоновки в шкафах
• Монтаж: на монтажную плату - крепится болтами к металлической пластине внутри щита
• Элемент управления: ручка-переключатель черного цвета - удобна для ручного оперирования
• Функция видимого разрыва: да - при отключенном положении контакты физически расходятся, что можно визуально проверить
• Блокировка: есть - предотвращает случайное включение при проведении работ
• Подвод питания: верхний или нижний - гибкая схема подключения

Совместимость и монтаж

Выключатель-разъединитель ВР-101 устанавливается исключительно на монтажную плиту внутри распределительного щита. Для правильной установки требуется свободное место вокруг корпуса - минимум 50 мм с боков и спереди для доступа к ручке. Нельзя монтировать в открытой среде или во влажных помещениях из-за IP00. Винтовые клеммы допускают подключение однопроволочных и многожильных проводов с опрессовкой. Перед монтажом проверьте соответствие посадочного отверстия в монтажной плате габаритам устройства. Обязательно используйте заземляющий контакт щита - он не предусмотрен в самом аппарате, но необходим для безопасности всей системы.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к устройствам категории AC-22B - применению в цепях с индуктивными и активными нагрузками. Конструкция обеспечивает двойной разрыв каждого полюса, что снижает риск возникновения дуги и увеличивает срок службы контактов. Наличие механической блокировки позволяет зафиксировать положение «выключено» и применить замок или пломбу - это соответствует нормам электроустановок (ПУЭ) при выполнении ремонтных работ. Однако отсутствие степени защиты IP00 делает невозможным использование вне герметичных щитов.

Преимущества

• Видимый разрыв контактов - гарантирует безопасность персонала при обслуживании
• Двойной разрыв в каждом полюсе - повышает надёжность гашения дуги и долговечность
• Медные клеммы - обеспечивают минимальные потери и стабильный контакт даже при больших токах
• Гибкий подвод питания - можно подключать сверху или снизу, что упрощает проектирование схемы
• Монтаж на плату - совместим с большинством стандартных щитов промышленного типа
• Блокировка - позволяет использовать запирающие устройства для предотвращения неквалифицированного включения

Ограничения применения

• Не предназначен для частого включения/отключения - не является автоматическим выключателем, рассчитан на редкие операции (не более 1–2 раз в день)
• IP00 - нельзя устанавливать в условиях пыли, влаги, агрессивной среды - только внутри закрытых щитов
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию состояния (вкл./выкл.) без внешних решений
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно нужна внешняя защита (предохранители, автоматы)
• Не подходит для систем с частотным регулированием - не рассчитан на импульсные нагрузки, только на синусоидальный ток

Примеры использования

• Главный выключатель-разъединитель перед частотным преобразователем на насосной станции
• Отключающее устройство перед мощным электродвигателем в цехе по производству пластика
• Разъединитель на входе распределительного щита 690 В в пищевой промышленности
• Обеспечение видимого разрыва при техобслуживании печей сопротивления

Практические советы

• Перед монтажом проверьте, чтобы сечение подключаемых проводов соответствовало рекомендациям производителя - максимум 120 мм2
• Используйте термостойкие метки на проводах - температура в районе клемм может достигать 80 C при максимальной нагрузке
• При сборке щита оставляйте пространство перед ручкой - она должна легко перемещаться без препятствий
• Для работы в условиях повышенной влажности - выбирайте щит с классом защиты IP54 и выше, сам выключатель остаётся внутри
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых отключениях или высоких токах
• При замене - всегда отключайте питание и применяйте блокировку, даже если система кажется «выключенной»
