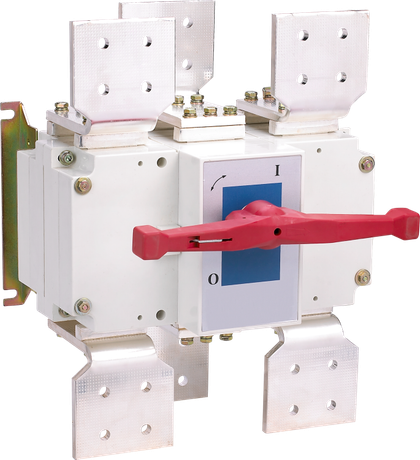

Выключатель-разъединитель 2500A 3P ВР-101 | 40018DEK DEKraft APC

Выключатель-разъединитель 2500A 3P ВР-101 от DEKraft предназначен для безопасного отключения силовых цепей до 2500 А в распределительных щитах. Он сочетает функции коммутации и создания видимого разрыва цепи, что делает его ключевым элементом в системах с высокими токами и требованиями к безопасности.

Назначение и область применения

Выключатель-разъединитель 2500A 3P ВР-101 используется для ручного отключения мощных электрических цепей при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых включений/выключений под нагрузкой, но гарантирует надёжный разрыв цепи с видимым зазором между контактами. Применяется в промышленных распределительных устройствах: на входе в трансформаторные подстанции, перед частотными преобразователями, крупными двигателями и другими потребителями класса 2500 А.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все три фазы одновременно;
• Номинальный ток: 2500 А - выдерживает постоянную нагрузку до этого значения;
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока, 50 Гц;
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные токи КЗ до этой величины без разрушения;
• Тип элемента управления: ручка-переключатель - простой механический привод с фиксацией положений “ВКЛ” / “ВЫКЛ”;
• Тип присоединения: винтовые клеммы - подходят для медных и алюминиевых проводников сечением до 300 мм2;
• Конструкция: встраиваемое устройство фиксированной установки - устанавливается жестко в шкаф, не снимается при работе;
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого щита;
• Габариты: 310×440×378 мм - учтите эти размеры при проектировании места монтажа;
• Подходит для установки в распределительный щит: да - совместим с типовыми щитами категории 3150;
• Способ монтажа: монтажная плата - крепится болтами к металлической плате или раме щита;
• Цвет элементов управления: черный - контрастный, легко определяемый визуально;
• Категория применения: AC-22B - оптимизирован для смешанных нагрузок (активные + индуктивные), таких как двигатели и нагреватели;
• Двойной разрыв контактов - каждый полюс имеет два разрыва, что снижает вероятность возникновения дуги и увеличивает срок службы.

Совместимость и монтаж

Выключатель-разъединитель 2500A 3P ВР-101 монтируется на монтажную плиту внутри распределительного щита. Для правильной установки требуется свободное пространство вокруг корпуса - минимум 50 мм с каждой стороны для теплоотвода и доступа к клеммам. Подключение возможно как сверху, так и снизу - это упрощает трассировку кабелей. Медные клеммы позволяют использовать как многожильные, так и одножильные провода, предварительно зачищенные и оснащённые наконечниками. Обязательно соблюдайте момент затяжки винтов - перетягивание может повредить клемму, недотягивание - вызвать нагрев.

Безопасность и стандарты

Выключатель-разъединитель 2500A 3P ВР-101 соответствует требованиям к аппаратам категории AC-22B и обеспечивает двойной разрыв контактов, что является важным условием безопасности при работах на оборудовании. Блокировка исключает случайное включение при открытой дверце щита - обязательное требование для работы в промышленных условиях. Однако, поскольку степень защиты IP00, использование вне закрытого щита запрещено - это основное условие соответствия нормам ПУЭ и ГОСТ Р 50030.3.

Преимущества

• Двойной разрыв контактов - снижает тепловую и электродинамическую нагрузку на контакты, продлевает срок службы;
• Медные клеммы - обеспечивают минимальные потери и стабильное соединение даже при длительной нагрузке 2500 А;
• Гибкая подводка питания - возможность подключения сверху или снизу упрощает компоновку щита;
• Фиксированная конструкция - исключает самопроизвольное отключение при вибрациях;
• Интеграция с сериями DEKraft - совместим с другим оборудованием того же бренда, упрощает стандартизацию проектов.

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - используйте только для ручного отключения при отсутствии тока;
• IP00 - нельзя применять во влажных, пыльных или наружных помещениях - обязательно внутренняя установка в герметичном щите;
• Отсутствие автоматической защиты - не заменяет автоматический выключатель или предохранитель;
• Требуется значительное пространство - габариты 310×440×378 мм требуют выделенного участка в щите, не подходит для компактных решений;
• Не поддерживает дистанционное управление - только ручное воздействие через рычаг.

Примеры использования

• Главный выключатель-разъединитель перед частотным преобразователем на насосной станции;
• Отключающее устройство перед крупным двигателем 200–300 кВт в цехе;
• Входной разъединитель в распределительном пункте 690 В для промышленного оборудования;
• Обеспечение видимого разрыва при плановом техобслуживании трансформаторной подстанции.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала клемм - максимальное сечение до 300 мм2;
• При использовании алюминиевых проводов применяйте переходные наконечники и антиоксидантную пасту;
• После монтажа выполните контрольную затяжку клемм после первых 10–20 часов работы - металл может слегка деформироваться;
• Не допускайте попадание пыли и влаги на механизм - даже при IP00 грязь может забить движущие части;
• При замене старого аппарата - убедитесь, что новый ВР-101 имеет те же габариты и расположение клемм;
• Для удобства обслуживания рекомендуется пометить положение “ВЫКЛ” красной меткой - это соответствует требованиям безопасности.
