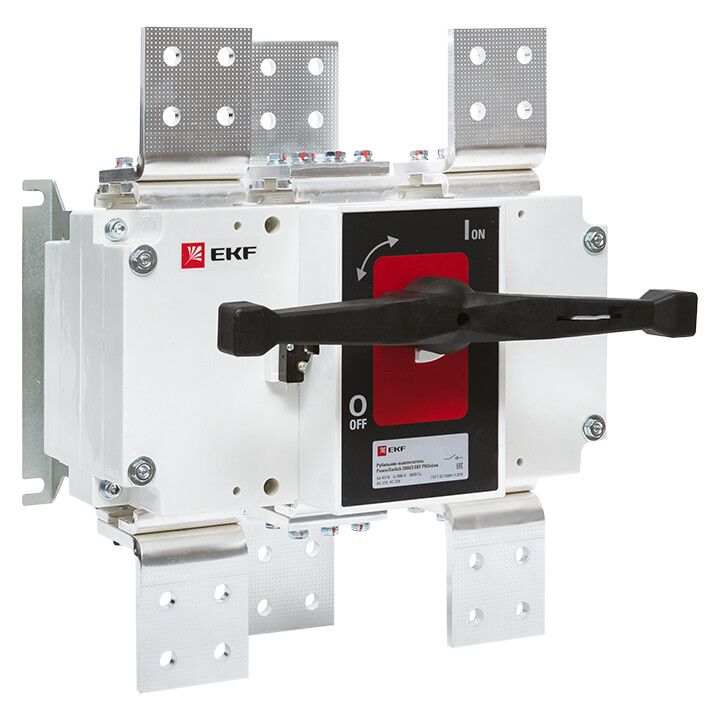

Рубильник-выключатель 3п 2500А с рукояткой управления для прямой установки PowerSwitch PROxima EKF psds-2500-3

Рубильник-выключатель 2500A 3P с рукояткой управления для прямой установки от бренда EKF (арт. PSDS-2500-3) предназначен для ручного отключения и включения нагрузки в трехфазных электросетях до 660 В. Устройство обеспечивает надежное механическое разрывание цепи и используется там, где требуется безопасное отключение питания без автоматической защиты.

Назначение и область применения

Рубильник-выключатель 2500A 3P с рукояткой управления для прямой установки применяется в системах распределения электроэнергии для нечастых операций включения и отключения токов нагрузки. Подходит для использования в силовых щитах на предприятиях, в производственных линиях, на насосных станциях, в системах освещения крупных объектов. Может использоваться как устройство аварийной остановки благодаря наличию функции фиксации рукоятки.

Технические характеристики

• Номинальный ток: 2500 А
• Номинальное напряжение: 660 В переменного тока, 50 Гц
• Количество полюсов: 3
• Условный ток короткого замыкания (Icu): 105 кА
• Кратковременно выдерживаемый ток: 50 кА
• Тип рукоятки: поворотный рычаг с возможностью фиксации
• Степень защиты: IP00 - без внешней защиты от пыли и воды
• Тип присоединения: болтовое соединение
• Способ монтажа: на монтажную плату (панель)
• Конструкция: компактное устройство в прочном корпусе
• Функция блокировки: да - предотвращает случайное включение
• Число контактов: не указано - механизм обеспечивает двойное размыкание на каждом полюсе

Совместимость и монтаж

Рубильник-выключатель 2500A 3P с рукояткой управления для прямой установки монтируется на металлическую монтажную плиту внутри распределительного шкафа. Для подключения используются болтовые зажимы - необходимо подготовить провода с подходящими наконечниками. Размеры и расположение отверстий соответствуют стандартному креплению для устройств аналогичной мощности. Учитывайте свободное пространство вокруг аппарата - из-за отсутствия степени защиты IP00 он требует установки исключительно внутри закрытого щита.

Безопасность и стандарты

Оболочка изготовлена из стекловолокном армированной ненасыщенной полиэфирной смолы - материал устойчив к высоким температурам, химическим воздействиям и механическим ударам. Конструкция обеспечивает двойное размыкание контактов на каждый полюс, что снижает риск возгорания при отключении больших токов. Контакты выполнены из серебряного покрытия на медном сплаве - обеспечивают долгий срок службы даже при многократных коммутациях. Блокировка рукоятки гарантирует, что устройство нельзя включить случайно после проведения работ.

Преимущества

• Мгновенное размыкание контактов - скорость 13,8 м/с, независимо от усилия оператора
• Высокая коммутационная способность - выдерживает токи короткого замыкания до 105 кА
• Надежная изоляция - большой воздушный зазор между контактами снижает риск пробоя
• Фиксируемая рукоятка - позволяет заблокировать положение «выкл» для безопасности персонала
• Износостойкие контакты - серебряное покрытие продлевает жизнь механизму при частых операциях

Ограничения применения

• Не предназначен для частых включений/отключений - только нечастые операции в нормальном режиме
• Степень защиты IP00 - запрещено использовать вне закрытого щита; недопустимо попадание пыли, влаги, посторонних предметов
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно использование совместно с автоматическими выключателями или предохранителями
• Требуется ручное управление - не подходит для автоматизированных систем без внешнего привода

Примеры использования

• Главный рубильник в распределительном щите производственного цеха
• Аварийное отключение питание конвейера или станка с ЧПУ
• Отключающее устройство перед преобразователем частоты
• Ручной разъединитель в системе резервирования питания

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинального тока - 2500 А требует массивных медных шин или кабелей с площадью сечения более 4×240 мм2
• При установке соблюдайте минимальные зазоры между фазами - рекомендовано не менее 100 мм для избежания дугового пробоя
• Закрепляйте рукоятку в положении «выкл» при проведении обслуживания - это обязательное условие безопасности
• Не используйте устройство в условиях повышенной влажности, пыли или агрессивной среды - отсутствие защиты IP делает его чувствительным к окружающей среде
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
