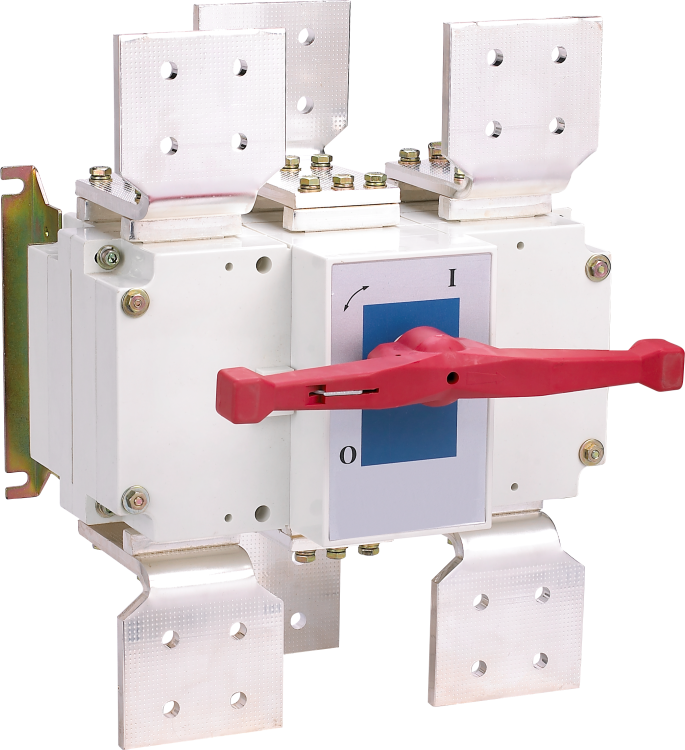

Выключатель-разъединитель ВР-101 3Р 2500A с видимым разрывом задний доступ | 40064DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft — это устройство для безопасного отключения цепей на ток до 2500 А с явным визуальным разрывом контактов. Применяется в силовых распределительных щитах промышленных объектов, где требуется надежное механическое отключение и возможность обслуживания без снятия напряжения с всей системы.

Назначение и область применения

Выключатель-разъединитель ВР-101 предназначен для ручного отключения электрической цепи при отсутствии тока нагрузки. Он не рассчитан на коммутацию рабочего тока — используется исключительно как аппарат безопасности перед проведением работ. Обеспечивает видимый разрыв цепи, что соответствует требованиям норм безопасности при техобслуживании. Подходит для установки в распределительные щиты на предприятиях, в энергоустановках, на производствах с мощными двигателями, нагревателями и другими смешанными нагрузками (категория применения AC-22B).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2500 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 50 кА
• Тип управления: ручка-переключатель
• Тип присоединения: винтовые медные клеммы
• Конструкция: встраиваемое устройство фиксированной установки
• Степень защиты: IP00 — без защиты от внешних воздействий, требует установки внутри корпуса
• Габариты: 310×440×378 мм
• Способ монтажа: на монтажную плату
• Наличие блокировки: да — позволяет зафиксировать положение «выключено» и предотвратить случайное включение
• Цвет элементов управления: черный

Совместимость и монтаж

Выключатель-разъединитель ВР-101 устанавливается на монтажную плиту внутри распределительного щита. Для подключения используются винтовые клеммы — подходят многожильные и одножильные провода с опрессовкой или без. Подвод питания допускается как сверху, так и снизу — это упрощает компоновку шинопроводов и кабельных трасс. Устройство совместимо с щитами, имеющими достаточные габариты для размещения 310×440×378 мм. Блокировка работает с применением замка или бирки — рекомендуется использовать в соответствии с правилами ЛЭП и внутренними регламентами безопасности.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует категории применения AC-22B — то есть способен выдерживать смешанные нагрузки, включающие активные (например, ТЭНы) и индуктивные (электродвигатели) компоненты. Наличие двойного разрыва контактов гарантирует эффективное гашение дуги при отключении, снижая вероятность перегрева и повреждения контактной группы. IP00 означает, что устройство не имеет собственной защиты от пыли и влаги — его нельзя устанавливать вне закрытых щитов. Все материалы и конструкция выполнены в соответствии с требованиями к промышленному оборудованию средней и высокой мощности.

Преимущества

• Явный визуальный разрыв контактов — легко проверить, отключена ли цепь
• Двойной разрыв каждого полюса — повышает надежность гашения дуги и долговечность
• Медные клеммы — обеспечивают минимальные потери и стабильный контакт даже при больших токах
• Гибкий подвод питания — можно подключать сверху или снизу, что упрощает проектирование щита
• Функция блокировки — предотвращает неквалифицированное включение во время ремонта
• Интеграция в стандартные щиты — размеры и крепление совместимы с большинством промышленных решений

Ограничения применения

• Не предназначена для коммутации под нагрузкой — запрещено включать/отключать при наличии тока
• IP00 — нельзя использовать вне герметичных или закрытых щитов
• Требуется наличие свободного места для монтажа — габариты устройства значительны, не подходит для малогабаритных щитов
• Не имеет автоматической защиты — не заменяет автоматический выключатель или предохранитель
• Не подходит для частых операций — рассчитан на редкое отключение (не более нескольких раз в месяц)

Примеры использования

• Отключение цепи питания крупного станка перед плановым техобслуживанием
• Разъединение секций шинопровода в производственном цехе
• Обесточивание участка конвейера для проведения ремонтных работ
• Изоляция входного кабеля от основной сети в распределительном пункте
• Создание точки отключения в системе питания насосной станции

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий в щите габаритам ВР-101 — 310×440 мм
• Используйте только качественные кабели с опрессованными наконечниками — максимальный ток 2500 А требует надежного контакта
• Запрещено затягивать клеммы с усилием выше рекомендованного — это может повредить медные контакты
• При использовании блокировки применяйте специальные замки или бирки, соответствующие вашему регламенту безопасности
• Не используйте ВР-101 как единственный защитный аппарат — всегда сочетайте с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при работе в условиях повышенной вибрации
