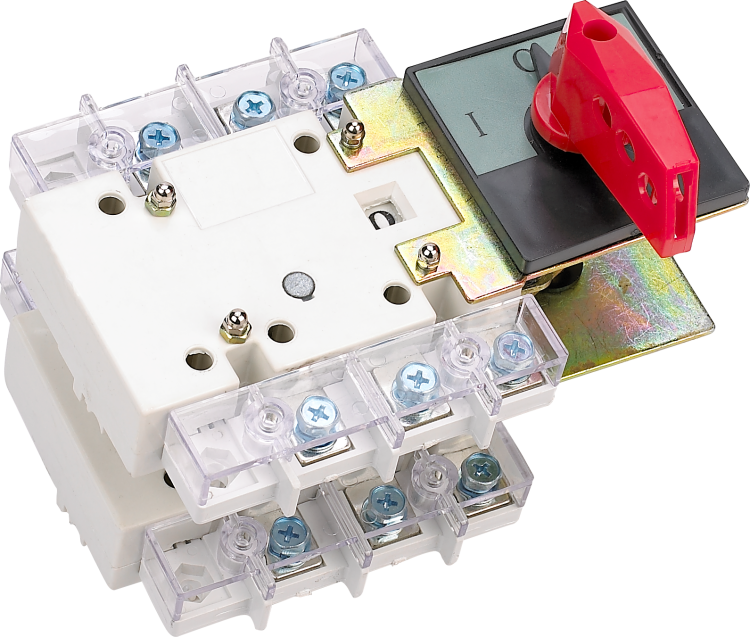

Выключатель-разъединитель ВР-101 3Р 250A на два направления тандем | 40105DEK DEKraft APC

Выключатель-разъединитель ВР-101 3P 250A два направления тандем от DEKraft предназначен для безопасного отключения и коммутации трёхфазных цепей с током до 250 А. Устройство применяется в распределительных щитах как средство механического отключения и реверса нагрузки, особенно там, где требуется надёжное гашение дуги и двойной разрыв контактов.

Назначение и область применения

Выключатель-разъединитель ВР-101 3P 250A два направления тандем используется для ручного отключения электрооборудования перед обслуживанием, а также для переключения между двумя источниками питания - например, основным и резервным. Благодаря реверсивному механизму типа «Тандем» он позволяет менять направление тока без внешних переключателей. Применяется в промышленных распределительных щитах: на станках, насосных станциях, конвейерах, системах вентиляции и других объектах с смешанными активно-индуктивными нагрузками (категория применения AC-22B).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 690 В, 50 Гц
• Условный ток короткого замыкания: 12 кА
• Тип элемента управления: тумблер с фиксацией в положениях
• Конструкция: встраиваемое устройство фиксированной установки
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки внутри корпуса
• Тип присоединения: винтовые медные клеммы
• Способ монтажа: внутренний, на DIN-рейку или жестко в стенку шита
• Габаритные размеры: 233×170×235 мм
• Цвет элементов управления: черный
• Поддерживает подключение питания сверху и снизу

Совместимость и монтаж

Выключатель-разъединитель ВР-101 3P 250A два направления тандем совместим с большинством стандартных распределительных щитов благодаря компактным габаритам и возможности крепления как на DIN-рейку, так и через монтажные отверстия. Для правильного монтажа убедитесь, что свободное пространство вокруг устройства соответствует требованиям теплового зазора - особенно важно при работе на пределе номинального тока. Клеммы рассчитаны на провода сечением до 70 мм2. Перед подключением проверьте соответствие полярности и фазировки, поскольку реверсивная схема требует точного соблюдения порядка подвода фаз.

Безопасность и стандарты

Изделие соответствует категории применения AC-22B - то есть предназначено для работы с сочетанием активных и индуктивных нагрузок, таких как двигатели и нагреватели. Наличие блокировки исключает случайное включение при проведении работ. Двойной разрыв каждого контакта обеспечивает более эффективное гашение электрической дуги, снижая риск оплавления и возгорания. Однако, из-за степени защиты IP00, использование вне закрытых щитов запрещено - это критически важное условие безопасности.

Преимущества

• Двойной разрыв контактов - увеличивает срок службы и снижает риск аварий при отключении под нагрузкой
• Медные клеммы - обеспечивают минимальные потери и стабильную работу даже при длительном токе 250 А
• Реверсивный механизм типа «Тандем» - позволяет переключать направление тока одним движением без дополнительных аппаратов
• Подключение питания сверху/снизу - упрощает проектирование схемы и экономит место в щите
• Компактная версия - занимает меньше места, чем аналогичные модели других серий

Ограничения применения

• Не допускается установка в открытых помещениях или местах с повышенной влажностью - степень защиты IP00 не защищает от пыли и брызг
• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель, а разъединитель
• Запрещён монтаж без защитного кожуха или внутри распределительного щита
• Не работает в сетях постоянного тока - только переменный ток 50 Гц
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует обязательной защиты с помощью автоматических выключателей или предохранителей

Примеры использования

• Переключение между основным и резервным питанием на насосной станции
• Отключение трехфазного двигателя перед техобслуживанием на производстве
• Реверс вентилятора в системе вентиляции с управлением через внешнюю кнопочную станцию
• Распределительный щит на заводе с несколькими линиями, где необходимо физическое отключение каждой

Практические советы

• При монтаже используйте момент затяжки клемм согласно документации - переусердствовать нельзя, чтобы не повредить медные контакты
• Обязательно пометьте все фазы на входе и выходе - реверсивная схема легко путается при невнимательной маркировке
• Проверяйте температуру клемм после первых 2–3 часов работы под нагрузкой - перегрев указывает на плохой контакт
• Для долговечности рекомендуется периодически осматривать контакты на наличие окисления - особенно в условиях с высокой влажностью внутри щита
• Выбирая этот выключатель-разъединитель ВР-101 3P 250A два направления тандем, убедитесь, что ваш щит имеет достаточные размеры для установки - габариты 233×170×235 мм требуют минимум 250 мм глубины
