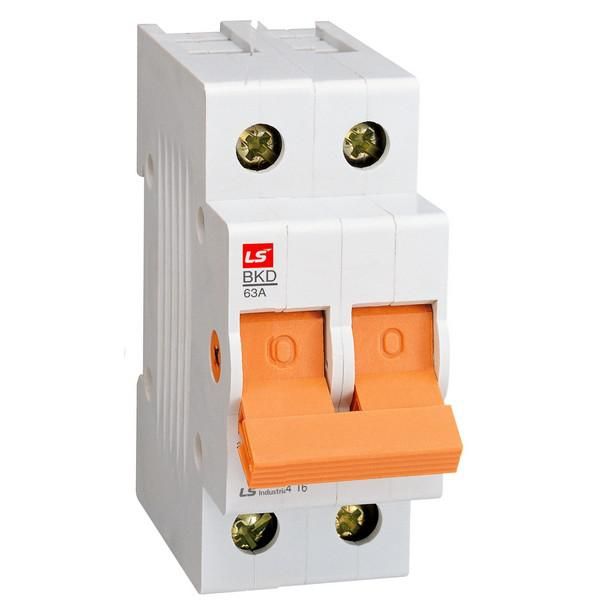

Выключатель разъединитель BKD 2P 80A | 061205938B Lsis

Выключатель разъединитель 2P 80A от LS Electric - устройство для безопасного отключения электроцепи при обслуживании или аварийной ситуации. Артикул 061205938b рассчитан на работу в сетях переменного тока до 380 В и применяется там, где требуется надёжное механическое отключение нагрузки.

Назначение и область применения

Выключатель разъединитель 2P 80A используется исключительно для ручного отключения и включения электрической цепи под нагрузкой. Он не предназначен для частых операций включения/выключения, как автоматический выключатель. Подходит для установки в распределительных щитах, на входе оборудования, в системах управления станками, насосами, нагревателями и другими мощными потребителями, где нужна физическая изоляция цепи.

Технические характеристики

• Количество полюсов: 2 - переключает два провода (фазы) одновременно;
• Номинальный ток: 80 А - способен коммутировать нагрузку до этого значения;
• Напряжение: 380 В - работает в трёхфазных сетях с линейным напряжением до 380 В переменного тока;
• Тип изделия: рубильник - механический разъединитель с явным разрывом цепи;
• Способ подключения: зажимное, винтовое - провода фиксируются в клеммах болтами;
• Тип рукоятки: тумблер - удобный рычаг для ручного управления;
• Степень защиты: IP20 - защищён от прикосновений пальцами и от крупных предметов, но не от пыли и воды;
• Количество нормально открытых (НО) контактов: 2 - каждый полюс имеет один замыкающий контакт;
• Исполнение: стационарное - устанавливается жестко на монтажную плату или DIN-рейку;
• Способ монтажа: монтажная плата - требует крепления через отверстия на корпусе, не совместим с классической DIN-рейкой.

Совместимость и монтаж

Выключатель разъединитель 2P 80A крепится на монтажную плату с помощью отверстий в корпусе. Для правильной установки необходимо обеспечить свободный доступ к рукоятке и достаточное пространство вокруг устройства для теплоотвода. Кабели подключаются винтовыми зажимами - рекомендуется использовать наконечники типа “штырь” или “вилка”, чтобы избежать повреждения жил. Убедитесь, что площадь сечения проводника соответствует требованиям производителя - обычно 4–25 мм2.

Безопасность и стандарты

Устройство соответствует принципам безопасности IEC 60947-3 для разъединителей. IP20 не обеспечивает защиту от пыли и брызг - применение допускается только внутри закрытых щитов. Явный разрыв контактов гарантирует, что после отключения цепь действительно обесточена - важное условие для проведения работ по техобслуживанию.

Преимущества

• Чёткая визуальная индикация состояния - положение тумблера показывает, включено или отключено;
• Надёжное механическое соединение - минимизация нагрева и искрения при работе под нагрузкой;
• Простота эксплуатации - не требует сложной настройки или регулярного техобслуживания;
• Совместим с большинством силовых щитов благодаря компактному форм-фактору.

Ограничения применения

• Не предназначены для частой коммутации - более 10–15 включений в день снижает срок службы;
• Нельзя использовать в качестве основного защитного аппарата - не имеет функций отключения при перегрузке или КЗ;
• IP20 запрещает использование во влажных, пыльных или наружных условиях;
• Требуется внешнее устройство (например, автоматический выключатель) для защиты от сверхтоков;
• Не поддерживает автоматическое управление - только ручное воздействие.

Примеры использования

• Главный разъединитель перед группой станков в цехе;
• Отключающее устройство на входе в шкаф управления насосной станцией;
• Разъединитель в распределительном щите для обслуживания группы освещения;
• Физическое отключение питания при ремонте тепловых пушек или печей.

Практические советы

• Перед монтажом проверьте соответствие номинала 80 А нагрузке - не превышайте этот предел даже кратковременно;
• Обязательно используйте блокировочные устройства (замки, пломбы) при проведении ремонтных работ - это требование ПТЭ;
• При подключении затягивайте винты усилием 1,5–2,0 Нм - переусилие повредит клеммы;
• Не устанавливайте рядом с источниками тепла - высокая температура снижает долговечность контактов;
• Артикул 061205938b от LS Electric совместим с аналогичными изделиями LSIS - можно заменить при необходимости.
