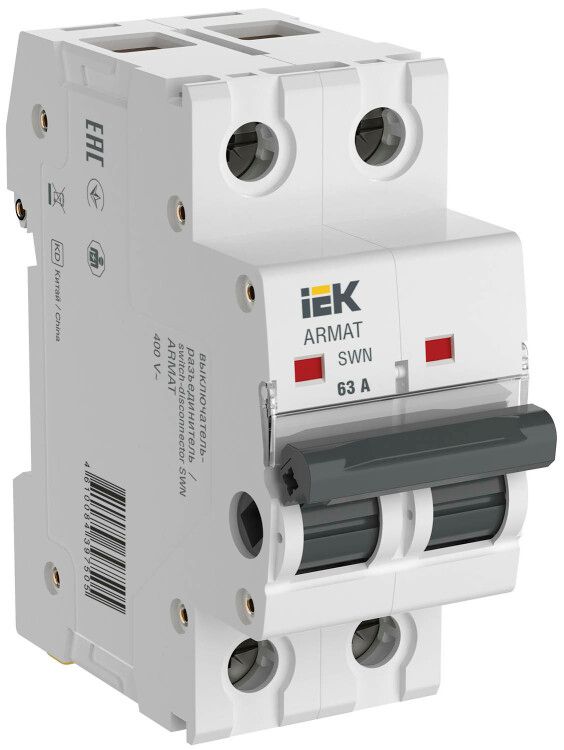

Выключатель-разъединитель ARMAT SWN 2P 63А 400В AC IEK (ИЭК) AR-SWN-2-063

Выключатель-разъединитель нагрузки 2 полюса 63 А от IEK (ИЭК), артикул ar-swn-2-063, предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат сочетает функции коммутационного устройства и физического разъединителя, что делает его надёжным решением для обслуживания оборудования на промышленных объектах.

Назначение и область применения

Выключатель-разъединитель нагрузки 2 полюса 63 А используется для ручного отключения и включения электрических цепей, когда через них проходит рабочий ток. Он применяется там, где требуется гарантированное механическое размыкание цепи - например, перед проведением техобслуживания или ремонта. Подходит для установки в распределительных щитах на заводах, в цехах, на насосных станциях и других местах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока - рассчитан на использование в трёхфазных сетях 380–400 В;
• Количество полюсов: 2 - управляет двумя фазами одновременно; третьей фазой можно управлять отдельно, если потребуется;
• Тип тока: переменный (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не герметичен - требует установки внутри закрытого корпуса;
• Модульная ширина: 2 модуля - занимает место 36 мм в DIN-рейке, легко помещается в типовые щиты;
• Срок службы: 15 лет - обеспечивает долгую работу при соблюдении условий эксплуатации;
• Количество НЗ контактов: 0 - не имеет сигнализирующей или блокировочной системы;
• Тип лампы: не применяемый - индикация состояния отсутствует.

Совместимость и монтаж

Аппарат совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительном щите с помощью зажимов на основе механизма фиксации типа “клипса”. Для подключения используются болтовые клеммы - рекомендуется затягивать контактные зажимы моментом 1,5–2,0 Нм. Кабель должен иметь жилу сечением от 4 до 25 мм2. Обязательно проверьте соответствие габарита аппарата свободному месту в щите - он не допускает бокового давления или деформаций корпуса.

Безопасность и стандарты

Выключатель-разъединитель нагрузки 2 полюса 63 А соответствует требованиям ГОСТ Р МЭК 60947-3 и международному стандарту IEC 60947-3. Конструкция предусматривает двойной разрыв контактов - каждая фаза полностью размыкается в двух точках, исключая риск случайного восстановления питания. Это важно для выполнения правил техники безопасности при работах под напряжением.

Преимущества

• Усиленные контакты из медно-вольфрамовой композиции - значительно выше износостойкость по сравнению с обычными автоматическими выключателями;
• Гарантированный разрыв цепи - позволяет точно определить, что оборудование обесточено;
• Работает под нагрузкой - не требует предварительного отключения нагрузки перед операцией;
• Поддерживается серия ARMAT - совместим с другими устройствами этой линейки по внешнему виду, цвету и методам монтажа;
• Долгий срок службы - снижает частоту замены и расходы на сервис.

Ограничения применения

• Не предназначена для защиты от перегрузок или коротких замыканий - обязательно используйте её вместе с автоматическим выключателем или предохранителем;
• IP20 не защищает от воды и пыли - нельзя использовать вне закрытых щитов или в условиях повышенной влажности/запылённости;
• Отсутствуют встроенные сигналы - невозможно удалённо контролировать положение контактов без дополнительных устройств;
• Не работает с постоянным током - запрещено применение в системах DC даже при меньших токах.

Примеры использования

• Отключение двигателя насоса перед плановым осмотром;
• Обеспечение электробезопасности при работе на конвейере или станке;
• Разъединение участка сети для проведения испытаний insulation resistance;
• Комбинирование с автоматом в щите управления - автомат защищает, а разъединитель даёт визуальное подтверждение отключения.

Практические советы

• Выбирая этот выключатель-разъединитель нагрузки 2 полюса 63 А, убедитесь, что ваша нагрузка не превышает 63 А - особенно при старте двигателей, когда возможны импульсы тока;
• Не используйте его как единственный элемент защиты - всегда парируйте его автоматическим выключателем нужного класса;
• Проверяйте состояние контактов один раз в год - при наличии нагара или следов дуги замените аппарат;
• При сборке щита располагайте его рядом с автоматом - так удобнее выполнять последовательную процедуру: отключили автомат - потом разъединитель;
• Для работы в помещениях с высокой влажностью выбирайте модели с более высокой степенью защиты - данный вариант (IP20) не подходит.
