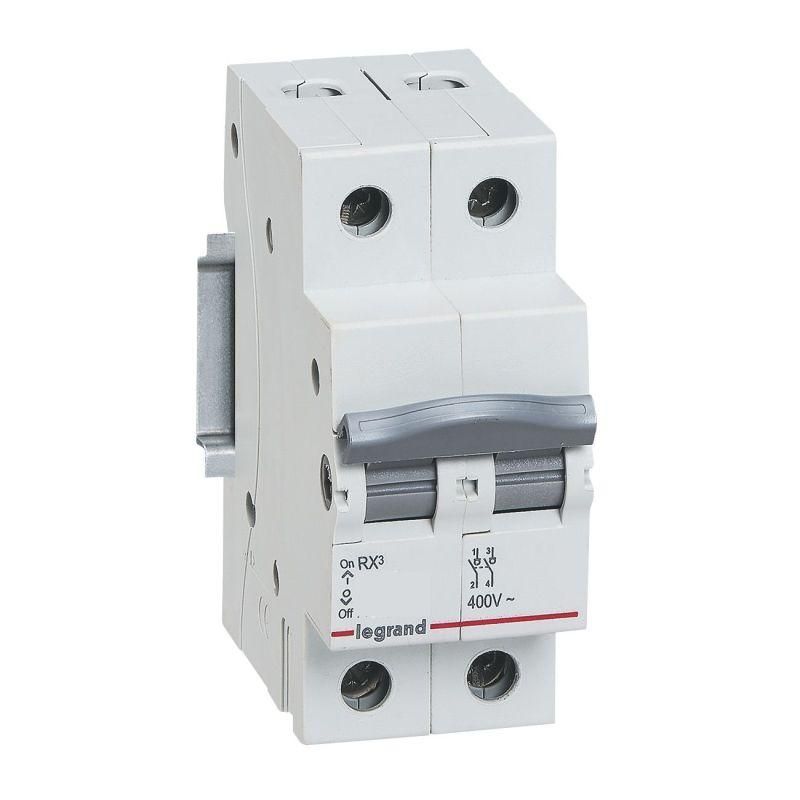

Выключатель-разъединитель 2п 80А RX3 ИЭК Leg 419326 Legrand

Выключатель-разъединитель 2-полюсный 80A RX3 от Legrand - это надёжное коммутационное устройство для отключения и изоляции электрической цепи в распределительных щитах. Артикул 419326 предназначен для работы в сетях до 400 В и подходит как для основной защиты, так и для обслуживания оборудования.

Назначение и область применения

Выключатель-разъединитель 2-полюсный 80A RX3 используется для безопасного отключения электрооборудования при техобслуживании, ремонте или аварийных ситуациях. Он обеспечивает физическую изоляцию цепи, что необходимо по правилам безопасности. Устройство применяется в промышленных и коммерческих распределительных щитах - например, на входе в групповые цепи станков, насосов, систем вентиляции и других потребителей мощностью до 32 кВт.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с заземлением TN-S/TN-C
• Номинальный ток: 80 А - способен длительно проводить ток до этого значения без перегрева
• Кратковременно выдерживаемый ток: 0.96 кА - выдерживает импульсы короткого замыкания до 1 секунды
• Коммутируемая мощность: 32 кВт - максимальная активная мощность, которую можно отключать под нагрузкой
• Степень защиты IP20 - защищён от доступа пальцами и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки
• Тип присоединения: кабельная клемма - провода подключаются через болтовые зажимы, без штыревых контактов
• Исполнение в качестве главного выключателя: да - может использоваться как основной рубильник перед счетчиком или автоматами
• Конструкция: комплектное устройство в корпусе - всё собрано, не требует сборки
• Количество выключателей: один - двухполюсный одноканальный аппарат

Совместимость и монтаж

Выключатель-разъединитель 2-полюсный 80A RX3 устанавливается на DIN-рейку шириной 35 мм в распределительном щите. Подключение осуществляется через кабельные клеммы - рекомендуется использовать медные жилы сечением от 16 до 50 мм2. Клеммы рассчитаны на затяжку гаечным ключом, не допускается использование отверток. Цвет элементов управления - серый, что соответствует стандартному цветовому решению серии RX3. Устройство совместимо с другими модулями Legrand RX3, позволяет организовать компактную и унифицированную сборку щита.

Безопасность и стандарты

Выключатель-разъединитель 2-полюсный 80A RX3 соответствует требованиям ГОСТ IEC 60947-3 и EN 60947-3. Обеспечивает видимый разрыв цепи - важное условие для работ по техобслуживанию. Наличие механической блокировки исключает случайное включение при открытой дверце щита. Применение устройства в качестве главного выключателя соответствует нормам ПУЭ для точек ввода питания.

Преимущества

• Механизм с чётким положением «вкл/выкл» - легко определить состояние цепи визуально
• Надёжные клеммы с высоким усилием затяжки - снижают риск нагрева и окисления контактов
• Готовая конструкция - не требует дополнительных деталей или сборки
• Совместимость с серией RX3 - позволяет собирать единый стиль щита с автоматами, УЗО и другим оборудованием Legrand

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - не является автоматическим выключателем
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с пылью
• Работает только в сетях до 400 В - не подходит для высоковольтных систем
• Не имеет функции защиты от перегрузки или короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителя в цепи

Примеры использования

• Главный выключатель перед вводом в промышленный щит управления станком
• Отключающее устройство для группы освещения в офисном помещении
• Рубильник для отключения теплового насоса или системы кондиционирования
• Точка отключения для сервисного обслуживания силового кабеля

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - минимальное 16 мм2, максимальное 50 мм2
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок
• При установке в щит с несколькими устройствами Legrand RX3 сохраняйте единый порядок расположения для удобства обслуживания
• Обязательно отключите питание перед подключением - даже при выключенном состоянии возможна опасность при наличии напряжения на входе
• Для внешнего контроля состояния можно дополнительно установить сигнальные лампы или индикаторы положения
