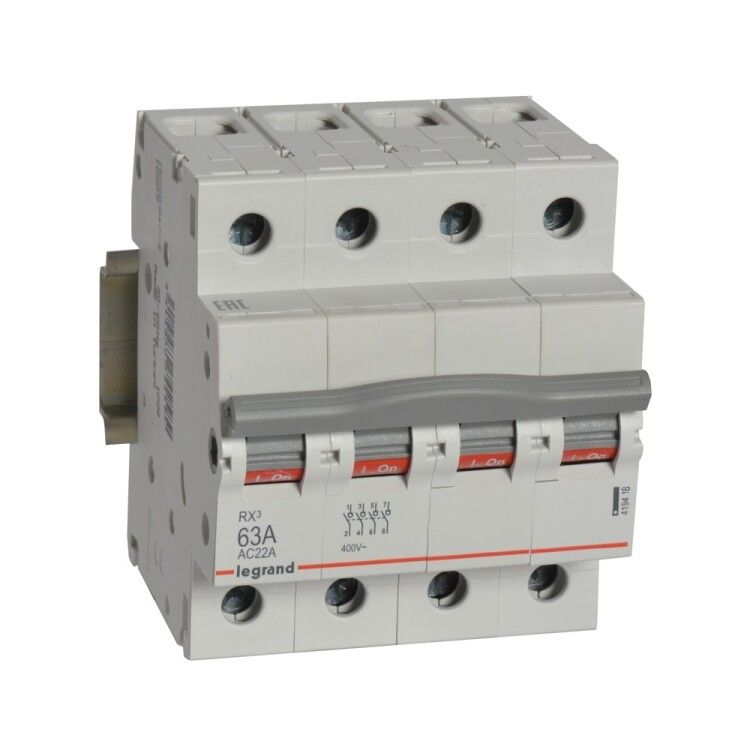

Выключатель-разъединитель RX3 63А 4П 400В Legrand (группа IEK) 419418

Выключатель-разъединитель 4-полюсный 63А RX3 - устройство для безопасного отключения четырёх фаз в цепях до 400 В, предназначенное для ручного управления питанием оборудования в бытовых и промышленных системах. Модель RX3 от Legrand и IEK обеспечивает механическое силовое разъединение и монтируется на DIN-рейку.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 63А RX3 используется для ручного отключения электроцепи с одновременным созданием видимого воздушного зазора между контактами. Это необходимо при обслуживании, ремонте или аварийном отключении. Подходит для распределительных щитов в жилых домах, офисах, производственных помещениях, где требуется надёжная изоляция всех четырёх фаз. Применяется в сетях переменного тока с частотой 50–60 Гц.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём (380–400 В)
• Номинальный ток: 63 А - способен коммутировать нагрузку до 63 ампер при AC1 (активная нагрузка)
• Число полюсов: 4 - отключает все три фазы и ноль одновременно
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей: 4 - занимает четыре стандартных модуля на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытые шкафы
• Тип рукоятки: рычажный - удобный для ручного переключения, имеет четкую фиксацию положений “ON/OFF”
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C, в условиях повышенной влажности, типичных для помещений в России
• Силовое разъединение: да - при отключении создаёт физический разрыв цепи, соответствует требованиям безопасности для работ на оборудовании
• Нормативный документ: МЭК 60947-2 - соответствие международному стандарту на аппараты низковольтного распределения

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 63А RX3 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно зафиксировать устройство на рейке с помощью защёлки сзади. Кабели подключаются к верхним и нижним клеммам - важно соблюдать полярность при подводе питания. Рекомендуется использовать провода сечением до 25 мм2. Устройство не предназначено для частого включения-выключения под нагрузкой - применяйте его исключительно как разъединитель, а не как автоматический выключатель.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 63А RX3 соответствует стандарту МЭК 60947-2, что гарантирует надёжность и предсказуемость работы. Силовое разъединение обеспечивает визуальное подтверждение отключения - важное требование для выполнения работ по технике безопасности. IP20 позволяет применять устройство только внутри электрощитов, защищённых от внешних воздействий. Цвет колпачка серый - стандартизирован для промышленного оборудования, легко отличить от сигнальных элементов.

Преимущества

• Физическое разъединение всех четырёх полюсов - повышает безопасность при техобслуживании
• Модульный дизайн - компактно занимает всего 4 модуля на DIN-рейке
• Надёжная фиксация рычага - предотвращает случайное переключение
• Поддержка стандартов МЭК - совместим с большинством европейских и российских решений
• Исполнение УХЛ4 - устойчив к условиям среднего климата, включая холодные зимние месяцы

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - используйте только как разъединитель, а не как основной выключатель
• IP20 - нельзя устанавливать вне щита, на улице или во влажных помещениях без дополнительной защиты
• Не имеет функций защиты от перегрузки или короткого замыкания - обязательно сочетайте с автоматическими выключателями
• Не подходит для цепей постоянного тока - только переменный ток до 400 В

Примеры использования

• Главный разъединитель перед группой автоматов в щите многоквартирного дома
• Отключение трёхфазного станка или насоса перед техническим осмотром
• Разъединение питания конвейерной линии в цеху для проведения ремонтных работ
• Центральный выключатель в распределительном щите торгового центра

Практические советы

• Перед монтажом проверьте, что сечение кабелей не превышает 25 мм2 - иначе клеммы не будут плотно затянуты
• Обязательно пометьте выключатель-разъединитель 4-полюсный 63А RX3 этикеткой: “Отключен - работа запрещена”, чтобы избежать случайного включения
• При использовании в щитах с высокой плотностью компоновки учтите, что рычаг требует свободного пространства для перемещения - минимум 10 мм сбоку
• Заменяйте только аналогичные модели - не допускайте установку устройства с меньшим номиналом тока
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с мощными нагрузками
